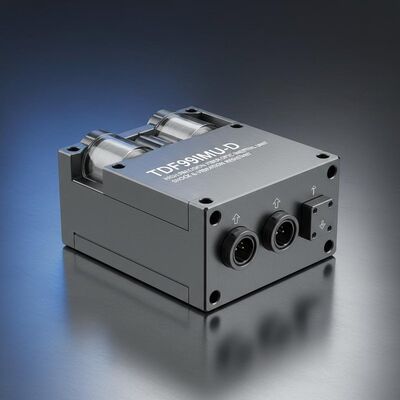

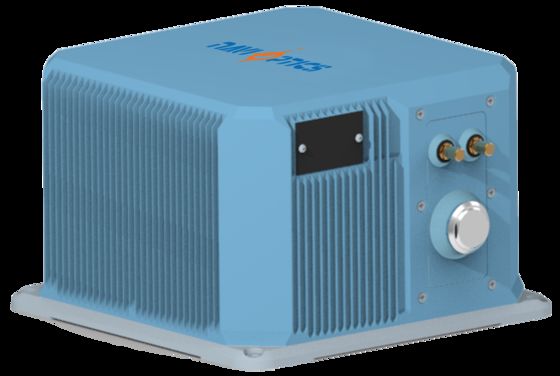

High Precision TDF99IMU-D Fiber Optic Inertial Unit met een hoge schok- en trillingsweerstand en kleine afmetingen
Belangrijkste kenmerken
Merknaam:
NAVI OPTICS
Modelnummer:
TDFG99IMU0
Plaats van herkomst:
China
Betalingsvoorwaarden:
L/C, T/T
Standaard Verpakking:
Karton doos
Productoverzicht
Uiterst nauwkeurige glasvezel-IMU met 0,005°/u gyrostabiliteit, ±20g versnellingsmeterbereik en uitzonderlijke schok-/trillingsbestendigheid. Gecertificeerd voor militaire toepassingen, waaronder UAV's, raketten en torpedo's. Compact ontwerp met 8-punts trillingsreductie en robuust operationeel bereik van -40°C tot 60°C.
Product aangepaste attributen
Markeren
Hoge precisie glasvezel traagheidseenheid
,Hoge schok- en trillingsbestendigheid Traagheidsmeeteenheid
,Klein formaat IMU
Productbeschrijving
High Precision TDF99IMU-D Fiber Optic Inertial Unit
Geavanceerde glasvezel inertiële metingseenheid met uitzonderlijke schok- en trillingsbestandheid voor veeleisende industriële en defensie toepassingen.
Productoverzicht
Deze compacte glasvezel traagheidseenheid heeft een klein formaat, lichtgewicht ontwerp, laag stroomverbruik en hoge nauwkeurigheid.het is bestand tegen extreme schokken en trillingen. Ideaal voor pure strapdown toepassingen op onbemande platforms, torpedo systemen en land/lucht/raket wapen platforms die compacte, hoge precisie traagheidsmeting vereisen.
Prestatiespecificaties
| Component | Parameter | Specificatie | Notities |
|---|---|---|---|
| Gyroscoopprestaties | Stabiliteit met nul-bias (100s) | 00,005°/h | |
| Stabiliteit met nul-bias (10s) | 00,01°/h | ||
| Variabele temperatuurtemperatuur nulbias | 00,02°/h | ||
| Volledige temperatuurschaalfactor | ≤ 150 ppm | ||
| Willekeurige wandelcoëfficiënt | 0.001°/h | ||
| Invoerbereik | 400°/s | ||
| Versnellingsmeterprestaties | Afwijking Maandelijkse fout | 20 μg | |
| Temperatuurgevoeligheid met nul-bias | 20 μg/°C | ||
| Maandelijkse fout met schaalfactor | 20 ppm | ||
| Temperatuurgevoeligheid op schaalfactor | 20 ppm/°C | ||
| Invoerbereik | ± 20 g | ||
| Systeemkenmerken | Werktemperatuur | -40°C tot 60°C | |
| Bergingstemperatuur | -45°C tot 70°C | ||
| Stroomvoorziening | 18-36V gelijkstroom | ||
| Energieverbruik | ≤15W (start ≤25W) |
Communicatieprotocol
Debug data output werkt op 460800 baud rate met 8 data bits, 1 stop bit, geen pariteit, en LSB-eerste transmissie.en navigatie resultaten.
| Byte | Inhoud | Type | Beschrijving |
|---|---|---|---|
| 1-2 | Frame Header | char | 0x5A, 0x54 |
| 3 | Frame Lengte | char | 0x1E |
| 4 | Frame-ID | char | 0x04 |
| 5 tot 8 | Raamnummer | In | 200 Hz accumulatie |
| 9-11 | X Versnellingsmeter | char*3 | Zie aantekening 1 |
| 12-14 | Y versnellingsmeter | char*3 | |
| 15 tot 17 | Z versnellingsmeter | char*3 | |
| 18 tot 20 | X Gyroscoop | char*3 | Zie aantekening 2 |
| 21-23 | Y gyroscoop | char*3 | |
| 24-26 | Z Gyroscoop | char*3 | |
| 27 tot 33 | Voorbehouden | char/int/short | |
| 34 | Controlesom | Totaal 4-33 bytes |
Toelichting op de gegevensverwerking
Opmerking 1 - Versnellingsverhoging:5 ms versnellingsmeter-uitgang verwerkt door middel van een hele cijfer afronding en een bereik dat beperkt is tot [0,1e7), waarbij de laatste 3 bytes worden verzonden.
Opmerking 2 - Hoekverhoging:5 ms gyroscoopuitgang verwerkt door middel van een volledige afronding en een bereik dat beperkt is tot [0,1e7), waarbij de laatste 3 bytes worden verzonden.
Elektrische interfaces
Externe interfaces omvatten stroom, RS422-communicatie en 100 Mbps Ethernet via het JY27496E17E42PN-H-sokket.
| Pinnetje | Verbinding | Signalenamen | Kenmerken |
|---|---|---|---|
| 39,40 | Externe kracht | PCS-vermogen positief | 24V |
| 41,42 | Power Ground | PCS Power Ground | Power Ground |
| 5 | 200 Hz-uitgang | IMU_TX1+ | De IMU-gegevens zijn positief |
| 6 | 200 Hz-uitgang | IMU_TX1- | Uitgangsgegevens van de IMU negatief |
| 9 | Synchronisatie | IMU_SYN+ | IMU sync signaal positief |
| 10 | Synchronisatie | - Ik heb geen idee. | IMU sync signaal negatief |
Fysieke specificaties
- Afmetingen: 188 mm * 188 mm * 1215 mm (± 1 mm, exclusief aansluitingen)
- Gewicht: ≤ 4,7 kg
