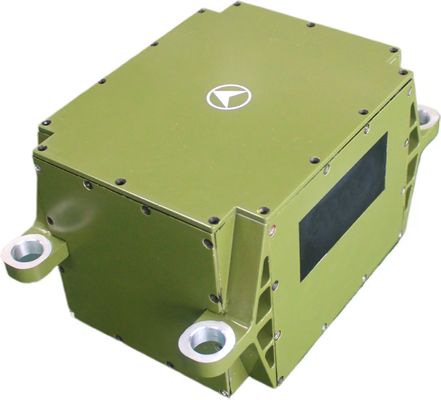

Kleine grootte, hoge precisie, TDL45IMU-laserinertiële eenheid voor grote impact- en trillingsomgevingen
Belangrijkste kenmerken
Merknaam:
NAVI OPTICS
Modelnummer:
TDL45IMU
Plaats van herkomst:
CHINA
Certificering:
CCS
Minimale bestelhoeveelheid:
Eén set
Betalingsvoorwaarden:
L/c, t/t
Standaard Verpakking:
Karton doos
Productoverzicht
Kleine grootte, hoge precisie, TDL45IMU-laserinertiële eenheid Deze compacte laser traagheidseenheid biedt uitzonderlijke prestaties met kleine afmetingen, licht gewicht, laag stroomverbruik en hoge nauwkeurigheid.Het is bestand tegen grote schokken., hoge trillingsomgevingen en ondersteunt puur ...
Product aangepaste attributen
Markeren
Kleine
,zeer nauwkeurige TDL45IMU traagheidsunit
,Laser traagheidsunit
Nul bias stabiliteit (100s):
00,01°/h
Nul Bias Herhaalbaarheid:
00,005°/h
Factor op volledige temperatuurschaal:
≤5ppm
Willekeurige wandelcoëfficiënt:
0,002 °/H
Invoerbereik:
400 °/s
Productbeschrijving
Kleine grootte, hoge precisie, TDL45IMU-laserinertiële eenheid
Deze compacte laser traagheidseenheid biedt uitzonderlijke prestaties met kleine afmetingen, licht gewicht, laag stroomverbruik en hoge nauwkeurigheid.Het is bestand tegen grote schokken., hoge trillingsomgevingen en ondersteunt puur strapdown-ontwerp voor verschillende onbemande platforms en wapensystemen.
Productoverzicht
De TDL45IMU is ontworpen voor veeleisende toepassingen en biedt dynamische metingen van de hoekbeweging van de drager en lineaire bewegingsinformatie.door de lucht gedragen, en raketwapenplatforms die compacte, hoogprecieze traagheidsnavigatie vereisen.
Prestatiespecificaties
Gyroscoopprestaties
| Parameter | Specificatie | Waarde | Notities |
|---|---|---|---|
| Stabiliteit met nul-bias (100s) | Nul Bias-indicator | 00,01°/h | |
| Nul Bias Herhaalbaarheid | 00,005°/h | ||
| Volledige temperatuurschaalfactor | Schaalfactor | ≤ 5 ppm | |
| Willekeurige wandelcoëfficiënt | Andere indicatoren | 0.002°/h | |
| Invoerbereik | 400°/s |
Versnellingsmeterprestaties
| Parameter | Specificatie | Waarde | Notities |
|---|---|---|---|
| Afwijking Maandelijkse algemene fout | Afwijkingsindex | 20 μg | |
| Temperatuurgevoeligheid met nul-bias | Nul Bias-indicator | 20 μg/°C | |
| Scale Factor Maandelijkse uitgebreide fout | Schaalfactor | 20 ppm | |
| Temperatuurgevoeligheid op schaalfactor | 20 ppm/°C | ||
| Invoerbereik | Afstandsindicator | ± 20 g |
Algemene specificaties voor milieu
| Parameter | Specificatie | Waarde | Notities |
|---|---|---|---|
| Operatietemperatuur | Milieuprestaties | -40°C ∼60°C | |
| Bergingstemperatuur | -45°C ∼70°C | ||
| Stroomvoorziening | Algemene vereisten | 18 ‡ 36 V (DC) | |
| Stabiel stroomverbruik | ≤ 20 W | Startvermogen ≤ 25 W |
Elektrische interfaces
| Pinnetje | Connectiviteit | Signalenamen | Signaalkenmerken |
|---|---|---|---|
| 1,12 | Externe voeding | PCS stroomvoorziening positief | 24V |
| 2,13 | PCS stroomvoorziening | Power Ground | |
| 3 | 200 Hz signaaluitgang | IMU_TX1+ | De IMU-gegevens zijn positief |
| 14 | IMU_TX1- | Uitgangsgegevens van de IMU negatief | |
| 6 | Synchronisatiesignaal | IMU_SYN+ | IMU synchronisatie signaal positief |
| 17 | - Ik heb geen idee. | IMU synchronisatie signaal negatief |
Structurele verschijning en afmetingen
