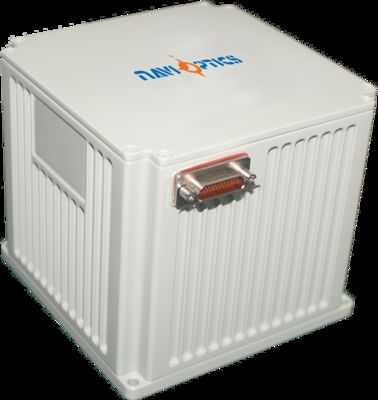

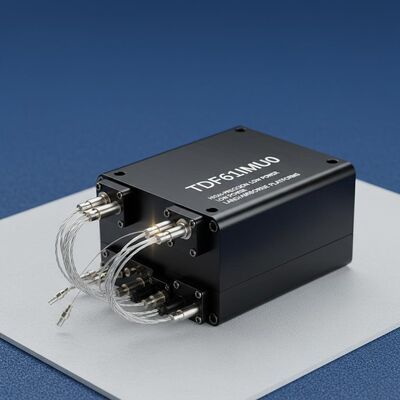

Kleine grootte, hoge precisie TDF61IMU0 inertieleenheid met glasvezel met een laag stroomverbruik voor land- en luchtwapenplatforms
Belangrijkste kenmerken
Merknaam:
NAVI OPTICS
Modelnummer:
TDF61IMU0
Plaats van herkomst:
CHINA
Minimale bestelhoeveelheid:
Eén set
Betalingsvoorwaarden:
L/c, t/t
Standaard Verpakking:
Karton doos
Productoverzicht
TDF61IMU0: Compacte glasvezel-IMU met 0,03°/u gyrostabiliteit en ±20g versnellingsmeterbereik. Laag vermogen (≤15W), werking van -40℃ tot 60℃. Ideaal voor wapenplatforms op land en in de lucht die hoge precisie vereisen in minimale ruimte.
Product aangepaste attributen
Markeren
small size fiber optic inertial unit
,high-precision IMU for weapon platforms
,airborne inertial measurement unit with warranty
Productbeschrijving
Kleine grootte en hoge nauwkeurigheid TDF61IMU0 Inertiële eenheid voor glasvezel
Ontworpen voor gebruik in land- en luchtwapenplatforms, met compacte afmetingen en uitzonderlijke nauwkeurigheid.
Productoverzicht
Deze apparaten ondersteunen pure strapdown, single axis,en tweestapsmodulatie-inertieconfiguraties, waardoor ze ideaal zijn voor nieuwe onbemande platforms, water-/torpedowapens en land-/luchtwapenplatforms die compact zijn,met een vermogen van meer dan 50 W,.
Prestatiespecificaties
Gyroscoopprestatie-indicatoren
| Parameter | Specificatie | Waarde | Notities |
|---|---|---|---|
| Stabiliteit met nul-bias (100s) | Stabiliteit van nul bias | 00,03°/h | |
| Stabiliteit met nul-bias (10s) | Stabiliteit van nul bias | 00,05°/h | |
| Variabele temperatuurtemperatuur nulbias | Stabiliteit van nul bias | 0.1°/h | |
| Schaalfactor | Factor van de totale temperatuurschaal | ≤ 150 ppm | |
| Willekeurige wandelcoëfficiënt | Andere indicatoren | 00,003°/√h | |
| Invoerbereik | Invoerbereik | 600°/s |
Indicatoren van de prestaties van de versnellingsmeter
| Parameter | Specificatie | Waarde | Notities |
|---|---|---|---|
| Afwijking Maandelijkse algemene fout | Afwijkingsindex | 50 μg | |
| Temperatuurgevoeligheid met nul-bias | Nul-bias-indicator | 50 μg/°C | |
| Scale Factor Maandelijkse uitgebreide fout | Schaalfactor | 50 ppm | |
| Temperatuurgevoeligheid op schaalfactor | Schaalfactor | 50 ppm/°C | |
| Invoerbereik | Afstandsindicator | ± 20 g |
Kenmerken van de gehele machine
| Parameter | Specificatie | Waarde | Notities |
|---|---|---|---|
| Operatietemperatuur | Milieuprestaties | -40°C ∼60°C | |
| Bergingstemperatuur | Milieuprestaties | -45°C ∼70°C | |
| Stroomvoorziening | Algemene vereisten | 18 ‡ 36 V (DC) | |
| Stabiel stroomverbruik | Algemene vereisten | ≤ 15 W | Startvermogen ≤ 25 W |
Elektrische interfaces
Externe elektrische interfaces zijn onder meer een stroominterface, een RS422-communicatie-interface en een Ethernet-interface van 100 Mbps.
| Pinnetje | Connectiviteit | Signalenamen | Signaalkenmerken |
|---|---|---|---|
| 1,14 | Externe voeding | PCS stroomvoorziening positief | 24V |
| 2,15 | Externe voeding | PCS stroomvoorziening | Power Ground |
| 10 | 200 Hz signaaluitgang | IMU_TX1+ | De IMU-gegevens zijn positief |
| 9 | 200 Hz signaaluitgang | IMU_TX1- | Uitgangsgegevens van de IMU negatief |
| 7 | Synchronisatiesignaal | IMU_SYN+ | IMU synchronisatie signaal positief |
| 6 | Synchronisatiesignaal | - Ik heb geen idee. | IMU synchronisatie signaal negatief |
Communicatieprotocol
- RS422 seriepoort 1 geeft drie kanalen van hoekverhogingsinformatie, drie kanalen van snelheidsverhogingsinformatie, IO-telinformatie,en temperatuurinformatie bij 200 Hz-gegevensfrequentie (ruwe waarnemingswaarden zonder interpolatie worden gecompenseerd voor fouten)
- RS422 seriële poort 2 uitgangen tijd synchronisatie signaal bij bemonstering tijd 1 (geldige stijgende rand die de inertiële sensor bemonstering tijd)
- RS422-differentieelsignaal met een pulsbreedte van 10 ± 2μs
- Interval van het bemonsteringssignaal van 5 ms ± 20 μs
- Vaststellingstijd van het niveau van de opklimmende en dalende rand van maximaal 100 ns
- Serialport 1 dataoverdracht vindt plaats 50 μs na de uitstoot van de stijgende rand
Uitgangsgegevensprotocol
- Baud-snelheid: 460800bps
- Uitgangsformaat: RS422, 1-bits startbit, 1-bits stopbit, 8-bits gegevensbit, geen checksum
- Gegevensfrequentie: 200 Hz
- Alle niet gedefinieerde bits zijn standaard gevuld met 0
- Bij het verzenden van meerdere bytes komt de lage byte eerst en de hoge byte laatst
| Aantal bytes | Betekenis | Gegevenstype | Lange | Beschrijving |
|---|---|---|---|---|
| 1-4 | Pakketkop | Niet ondertekend int | 4 bytes | 0x55,0x55,0x55 |
| 5 tot 8 | Pakketgetal | Niet ondertekend int | 4 bytes | Interne tellingswaarde van de IMU |
| 9-12 | X gyroscoopgegevens | Eenvoudige precisie zwevende punt | 4 bytes | lineaire maatregel |
| 12 tot 16 | Y gyroscoopgegevens | Eenvoudige precisie zwevende punt | 4 bytes | lineaire maatregel |
| 16 tot 20 | Z gyroscoopgegevens | Eenvoudige precisie zwevende punt | 4 bytes | lineaire maatregel |
| 21 tot 24 | X versnellingsmetergegevens | Eenvoudige precisie zwevende punt | 4 bytes | M/S |
| 25-28 | Y versnellingsmetergegevens | Eenvoudige precisie zwevende punt | 4 bytes | M/S |
| 29 tot 32 | Z versnellingsmetergegevens | Eenvoudige precisie zwevende punt | 4 bytes | M/S |
| 33-34 | X temperatuur van de versnellingsmeter | Niet ondertekend int | 2 bytes | lineaire maatregel |
| 35 | IO1 pulsgetal | Niet ondertekend int | 1 byte | - |
| 36 | IO2 pulsmethode | Niet ondertekend int | 1 byte | - |
| 37 | Positie van het teken | Niet ondertekend int | 1 byte | - |
| 38 | Controlesom | Niet ondertekend int | 1 byte | Som van 1-37 bytes |
Opmerking: X, Y-as en Z-as gyroscoopgegevens zijn hoekverhogingen, gemeten in graden. X, Y en Z-asgegevens zijn snelheidsverhogingen, gemeten in meters per seconde. Temperatuureenheid: graden,positief=(D33+D34 * 256) * 0.01, negatief=(D33+D34 * 256-65536) * 0.01.
Afmetingen
Afmetingen:110 mm * 110 mm * 100 mm (± 1 mm, exclusief aansluitingen)
Grootte van de installatie:102 mm * 102 mm
Installatieopening:4- Φ 4,3 mm
Gewicht:≤ 1,7 kg
Grootte van de installatie:102 mm * 102 mm
Installatieopening:4- Φ 4,3 mm
Gewicht:≤ 1,7 kg
