Hoge nauwkeurigheid Kleine afmetingen Lage stroomverbruik Glasvezel Inertiële eenheid voor dynamische meting
Belangrijkste kenmerken
Merknaam:
NAVI OPTICS
Modelnummer:
TDF42IMU-D
Plaats van herkomst:
China
Minimale bestelhoeveelheid:
Navi Optics
Betalingsvoorwaarden:
L/c, t/t
Standaard Verpakking:
Karton doos
Productoverzicht
De uiterst nauwkeurige TDF42IMU-D glasvezel-IMU levert 0,05°/u gyrostabiliteit en een accelerometerbereik van ±20 g. Het compacte, robuuste ontwerp werkt bij -40°C tot 60°C, ideaal voor onbemande platforms en wapensystemen die nauwkeurige bewegingsdetectie vereisen.
Product aangepaste attributen
Markeren
lightweight fiber optic inertial unit
,high accuracy IMU dynamic measurement
,TDF71IMU0 inertial measurement unit
Productbeschrijving

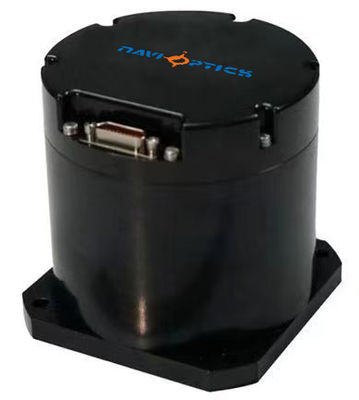

Hoge nauwkeurigheid en stabiliteit TDF42IMU-D Fiber Optic Inertial Unit
Eén- en tweestapsmodulatie-inertiemezieneenheid voor glasvezel
Productoverzicht
Optische vezel inertiële eenheden bieden belangrijke voordelen, waaronder compacte grootte, lichtgewicht constructie, laag stroomverbruik en hoge nauwkeurigheid.eenas, en dual axis modulatieconfiguraties, waardoor ze ideaal zijn voor moderne onbemande platforms, onderwater/torpedo wapens en land/luchtwapensystemen die een kleine vormfactor vereisen,met een vermogen van meer dan 50 W,.
Prestatiespecificaties
| Component | Parameter | Specificatie | Notities |
|---|---|---|---|
| Gyroscoopprestaties | Stabiliteit met nul-bias (100s) | 00,05°/h | |
| Stabiliteit met nul-bias (10s) | 0.1°/h | ||
| Variabele temperatuur Null Bias Stabiliteit | 0.5°/h | ||
| Volledige temperatuurschaalfactor | ≤ 200 ppm | ||
| Willekeurige wandelcoëfficiënt | 0.01°/√h | ||
| Invoerbereik | 400°/s | ||
| Versnellingsmeterprestaties | Afwijking Maandelijkse algemene fout | 50 μg | |
| Temperatuurgevoeligheid met nul-bias | 50 μg/°C | ||
| Scale Factor Maandelijkse uitgebreide fout | 50 ppm | ||
| Temperatuurgevoeligheid op schaalfactor | 50 ppm/°C | ||
| Invoerbereik | ± 20 g | ||
| Systeemkenmerken | |||
| Milieuprestaties | Werktemperatuur | -40°C tot 60°C | |
| Bergingstemperatuur | -45°C tot 70°C | ||
| Stroomvoorziening | 18-36V gelijkstroom | ||
| Stabiel stroomverbruik | ≤ 12 W | Startvermogen ≤ 25 W | |
Elektrische interfaces
De traagheidseenheid beschikt over externe elektrische interfaces, waaronder stroomvoorziening, RS422-communicatie-interface en 100 Mbps Ethernet-interface.Het model van het externe elektrische aansluitpunt is J30JM-15ZKP43, met overeenkomend stekkermodel J30J-15TJL.
| Pinnetje | Connectiviteit | Signalenamen | Signaalkenmerken |
|---|---|---|---|
| 1,2 | Externe stroomtoevoer | PCS stroomvoorziening positief | 24V |
| 3,4 | PCS-stroomvoorziening | Power Ground | |
| 5 | 200 Hz signaaluitgang | IMU_TX1+ | IMU-gegevens positief |
| 6 | IMU_TX1- | De IMU-gegevens zijn negatief. | |
| 9 | Synchronisatiesignaal | IMU_RX1+ | IMU synchronisatie signaal positief |
| 10 | IMU_RX1- | IMU synchronisatie signaal negatief |
Communicatieprotocol
- RS422 seriepoort 1 geeft drie kanalen van hoekverhogingsinformatie, drie kanalen van snelheidsverhogingsinformatie, IO-telinformatie,en temperatuurinformatie bij 200 Hz-gegevensfrequentie (ruwe waarnemingswaarden zonder interpolatie worden gecompenseerd voor fouten)
- RS422 serial port 2 outputs time synchronization signal at sampling time 1 (valid rising edge representing inertial sensor sampling time) as RS422 differential signal with 10±2μs pulse width and 5ms±20μs sampling signal interval
- De tijd voor het vaststellen van het niveau van de stijgende en dalende rand is niet langer dan 100 ns.
- De gegevensoverdracht via seriële poort 1 begint 50 μs na de uitstoot van de stijgende rand.
Uitgangsgegevensprotocol
Communicatieparameters:
• Baud Rate: 460.800 basispunten
• Outputformaat: RS422, 1 startbit, 1 stopbit, 8 gegevensbits, geen checksum
• Gegevensfrequentie: 200 Hz
• Byte volgorde: eerst lage byte, daarna hoge byte
• Onbepaalde bits standaard 0
• Baud Rate: 460.800 basispunten
• Outputformaat: RS422, 1 startbit, 1 stopbit, 8 gegevensbits, geen checksum
• Gegevensfrequentie: 200 Hz
• Byte volgorde: eerst lage byte, daarna hoge byte
• Onbepaalde bits standaard 0
| Aantal bytes | Betekenis | Gegevenstype | Lange | Beschrijving |
|---|---|---|---|---|
| 1-4 | Pakketkop | niet ondertekend int | 4 bytes | 0x55,0x55,0x55 |
| 5 tot 8 | Pakketgetal | niet ondertekend int | 4 bytes | Interne tellingswaarde van de IMU |
| 9-12 | X Gyroscoopgegevens | Eenvoudig nauwkeurig zwevend punt | 4 bytes | Hoekverhoging (in graden) |
| 12 tot 16 | Y Gyroscoopgegevens | Eenvoudig nauwkeurig zwevend punt | 4 bytes | Hoekverhoging (in graden) |
| 16 tot 20 | Z Gyroscoopgegevens | Eenvoudig nauwkeurig zwevend punt | 4 bytes | Hoekverhoging (in graden) |
| 21 tot 24 | X Accelerometergegevens | Eenvoudig nauwkeurig zwevend punt | 4 bytes | Verhoging van de snelheid (m/s) |
| 25-28 | Y versnellingsmetergegevens | Eenvoudig nauwkeurig zwevend punt | 4 bytes | Verhoging van de snelheid (m/s) |
| 29 tot 32 | Z Accelerometergegevens | Eenvoudig nauwkeurig zwevend punt | 4 bytes | Verhoging van de snelheid (m/s) |
| 33-34 | X Temperatuur van de versneller | niet ondertekend int | 2 bytes | Temperatuurmeting |
| 35 | IO1 Pulsmeten | niet ondertekend int | 1 byte | - |
| 36 | IO2 Pulsgetal | niet ondertekend int | 1 byte | - |
| 37 | Positie van het teken | niet ondertekend int | 1 byte | - |
| 38 | Controlesom | niet ondertekend int | 1 byte | Som van bytes 1-37 |
Notities voor de interpretatie van gegevens:
• De gegevens van de gyroscoop op de as X, Y en Z geven hoekverhogingen weer, gemeten in graden
• De gegevens van de versnellingsmeter op de as X, Y en Z geven snelheidsverhogingen weer, gemeten in meter per seconde
• Temperatuureenheid: graden, positief=(D33+D34*256) *0.01, negatief=(D33+D34*256-65536) *0.01
• De definitie van de vlag wordt in aanhangsel 1 (b) beschreven.
• De gegevens van de gyroscoop op de as X, Y en Z geven hoekverhogingen weer, gemeten in graden
• De gegevens van de versnellingsmeter op de as X, Y en Z geven snelheidsverhogingen weer, gemeten in meter per seconde
• Temperatuureenheid: graden, positief=(D33+D34*256) *0.01, negatief=(D33+D34*256-65536) *0.01
• De definitie van de vlag wordt in aanhangsel 1 (b) beschreven.
Fysieke afmetingen
Afmetingen:90 * 90 * 78 mm (toleranties ±1 mm, exclusief verbindingen)
Gewicht:≤ 900 g
Gewicht:≤ 900 g
