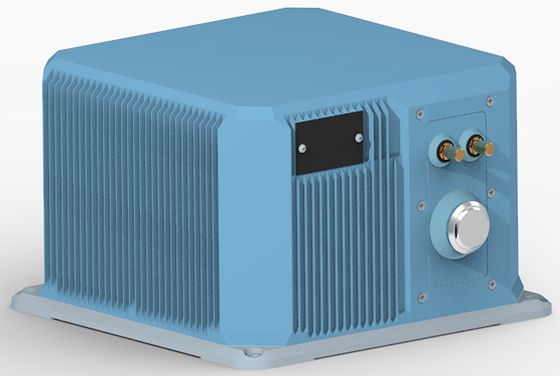

Kleine grootte TDFG99IMU Inertiële eenheid voor glasvezel met hoge nauwkeurigheid en licht gewicht voor dynamische metingen
Belangrijkste kenmerken
Merknaam:
NAVI OPTICS
Modelnummer:
TDFG99IMU
Plaats van herkomst:
CHINA
Certificering:
CCS
Minimale bestelhoeveelheid:
Eén set
Betalingsvoorwaarden:
L/c, t/t
Standaard Verpakking:
Karton doos
Productoverzicht
Kleine grootte TDFG99IMU Inertiële eenheid met glasvezel Deze compacte, lichtgewicht inertiële eenheid levert hoge precisie met een laag stroomverbruik.het zorgt voor betrouwbare prestaties in omgevingen met hoge impact en hoge trillingenIdeaal voor pure strapdown toepassingen, voldoet het aan de ...
Product aangepaste attributen
Markeren
kleine inertiële eenheid met glasvezel
,Hoog nauwkeurige Imu-sensor
,lichtgewicht traagheidsmetingseenheid
Nul bias stabiliteit (100s):
00,005°/h
Nul bias stabiliteit (10s):
00,01°/h
Variabele temperatuur nul bias stabiliteit:
00,02°/h
Factor op volledige temperatuurschaal:
≤150ppm
Willekeurige wandelcoëfficiënt:
0,001 °/H
Invoerbereik:
400 °/s
Productbeschrijving
Kleine grootte TDFG99IMU Inertiële eenheid met glasvezel
Deze compacte, lichtgewicht inertiële eenheid levert hoge precisie met een laag stroomverbruik.het zorgt voor betrouwbare prestaties in omgevingen met hoge impact en hoge trillingenIdeaal voor pure strapdown toepassingen, voldoet het aan de veeleisende eisen van de volgende generatie onbemande platforms, onderwater/torpedo systemen, en land, lucht,en raketwapenplatforms die een miniaturiseerde maar toch zeer nauwkeurige traagheidstechnologie vereisen.
Belangrijkste kenmerken
- Compact, lichtgewicht ontwerp met een laag stroomverbruik
- Hoogprecise glasvezeltechnologie
- Achtpunts trillingsdemping voor omgevingen met een hoge impact
- geschikt voor pure strapdowntoepassingen
- Dynamische meting van hoek- en lineaire beweging
- Compatibel met onbemande platforms van de volgende generatie
Prestatiespecificaties
Gyroscoopprestaties
| Prestatie-indicator | Specificatie | Waarde | Notities |
|---|---|---|---|
| Stabiliteit met nul-bias (100s) | Stabiliteit zonder vooroordelen | 00,005°/h | |
| Stabiliteit met nul-bias (10s) | Stabiliteit zonder vooroordelen | 00,01°/h | |
| Variabele temperatuurtemperatuur nulbias | Stabiliteit zonder vooroordelen | 00,02°/h | |
| Schaalfactor | Volledige temperatuurschaalfactor | ≤ 150 ppm | |
| Willekeurige wandelcoëfficiënt | Andere indicatoren | 0.001°/h | |
| Invoerbereik | Andere indicatoren | 400°/s |
Versnellingsmeterprestaties
| Prestatie-indicator | Specificatie | Waarde | Notities |
|---|---|---|---|
| Afwijking Maandelijkse algemene fout | Afwijkingsindex | 20 μg | |
| Temperatuurgevoeligheid met nul-bias | Nul Bias-indicator | 20 μg/°C | |
| Scale Factor Maandelijkse uitgebreide fout | Schaalfactor | 20 ppm | |
| Temperatuurgevoeligheid op schaalfactor | Schaalfactor | 20 ppm/°C | |
| Invoerbereik | Afstandsindicator | ± 20 g |
Kenmerken van de eenheid
| Categorie | Specificatie | Waarde | Notities |
|---|---|---|---|
| Milieuprestaties | Operatietemperatuur | -40°C ∼60°C | |
| Milieuprestaties | Bergingstemperatuur | -45°C ∼70°C | |
| Algemene vereisten | Stroomvoorziening | 18 ‡ 36 V (DC) | |
| Algemene vereisten | Stabiel stroomverbruik | ≤ 15 W | Startvermogen ≤ 25 W |
Elektrische interfaces
| Pinnetje | Connectiviteit | Signalenamen | Signaalkenmerken |
|---|---|---|---|
| 39,40 | Externe voeding | PCS stroomvoorziening positief | 24V |
| 41,42 | Externe voeding | PCS stroomvoorziening | Power Ground |
| 5 | 200 Hz signaaluitgang | IMU_TX1+ | De IMU-gegevens zijn positief |
| 6 | 200 Hz signaaluitgang | IMU_TX1- | Uitgangsgegevens van de IMU negatief |
| 9 | Synchronisatiesignaal | IMU_SYN+ | IMU synchronisatie signaal positief |
| 10 | Synchronisatiesignaal | - Ik heb geen idee. | IMU synchronisatie signaal negatief |
Structurele verschijning en afmetingen
