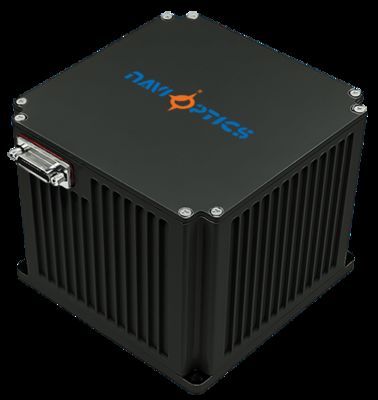

TDF51IMU0 Kleine grootte hoogprecisie-optische glasvezel-inertie-eenheid met dynamische meetfuncties voor IMU-apparatuur
Belangrijkste kenmerken
Merknaam:
NAVI OPTICS
Modelnummer:
TDF51IMU0
Plaats van herkomst:
CHINA
Minimale bestelhoeveelheid:
Navi Optics
Betalingsvoorwaarden:
L/c, t/t
Standaard Verpakking:
Karton doos
Productoverzicht
TDF51IMU0 Inertiële eenheid voor glasvezel Dynamische meetfuncties voor apparatuur met een kleine en hoge precisie inertiële eenheid die is ontworpen voor onbemande platforms, water/torpedowapens en land/luchtwapenplatforms. Overzicht Deze apparaten ondersteunen pure strapdown, single axis,en ...
Product aangepaste attributen
Markeren
fiber optic inertial measurement unit
,small size inertial unit
,high-precision dynamic measurement IMU
Productbeschrijving
TDF51IMU0 Inertiële eenheid voor glasvezel
Dynamische meetfuncties voor apparatuur met een kleine en hoge precisie inertiële eenheid die is ontworpen voor onbemande platforms, water/torpedowapens en land/luchtwapenplatforms.
Overzicht
Deze apparaten ondersteunen pure strapdown, single axis,en tweeaxismodulatieconfiguraties, die een dynamische meting van de hoek- en lineaire bewegingsinformatie van de drager biedt.
Prestatiespecificaties
Gyroscoopprestaties
| Parameter | Specificatie | Waarde | Notities |
|---|---|---|---|
| Stabiliteit met nul-bias (100s) | Nul-bias-indicator | 00,05°/h | |
| Stabiliteit met nul-bias (10s) | Nul-bias-indicator | 0.1°/h | |
| Variabele temperatuurtemperatuur nulbias | Stabiliteit van nul bias | 0.1°/h | |
| Schaalfactor | Factor van de totale temperatuurschaal | ≤ 200 ppm | |
| Willekeurige wandelcoëfficiënt | Andere indicatoren | 00,008°/√h | |
| Invoerbereik | Invoerbereik | 400°/s |
Versnellingsmeterprestaties
| Parameter | Specificatie | Waarde | Notities |
|---|---|---|---|
| Afwijking Maandelijkse fout | Afwijking maandelijkse alomvattende fout | 50 μg | |
| Temperatuurgevoeligheid met nul-bias | Temperatuurgevoeligheid met nul bias | 50 μg/°C | |
| Maandelijkse fout met schaalfactor | Maandelijkse totale fout met schaalfactor | 50 ppm | |
| Temperatuurgevoeligheid op schaalfactor | Temperatuurgevoeligheid van de schaalfactor | 50 ppm/°C | |
| Invoerbereik | Afstandsindicator | ± 20 g |
Systeemkenmerken
| Parameter | Specificatie | Waarde | Notities |
|---|---|---|---|
| Werktemperatuur | Milieuprestaties | -40°C ∼60°C | |
| Bergingstemperatuur | Milieuprestaties | -45°C ∼70°C | |
| Stroomvoorziening | Algemene vereisten | 18 ‡ 36 V (DC) | |
| Energieverbruik | Stabiel stroomverbruik | ≤ 12 W | Startvermogen ≤ 25 W |
Elektrische interfaces
Externe elektrische interfaces zijn onder meer een stroominterface, een RS422-communicatie-interface en een Ethernet-interface van 100 Mbps.
| Pinnetje | Connectiviteit | Signalenamen | Signaalkenmerken |
|---|---|---|---|
| 1,14 | Externe voeding | PCS stroomvoorziening positief | 24V |
| 2,15 | PCS stroomvoorziening | Power Ground | |
| 10 | 200 Hz signaaluitgang | IMU_TX1+ | De IMU-gegevens zijn positief |
| 9 | 200 Hz signaaluitgang | IMU_TX1- | Uitgangsgegevens van de IMU negatief |
| 7 | Synchronisatiesignaal | IMU_SYN+ | IMU synchronisatie signaal positief |
| 6 | Synchronisatiesignaal | - Ik heb geen idee. | IMU synchronisatie signaal negatief |
Communicatieprotocol
- RS422 seriële poort 1 geeft drie kanalen van hoekverhogingsinformatie, drie kanalen van snelheidsverhogingsinformatie, IO-tellinginformatie en temperatuurinformatie op 200Hz-gegevensfrequentie
- Ruwe waarnemingswaarden zonder interpolatie worden gecompenseerd voor fouten
- RS422 seriële poort 2 uitgangen tijd synchronisatie signaal op bemonstering tijd 1 met geldige stijgende rand
- Impulssbreedte: 10 ± 2 μs, bemonsteringssignaalinterval: 5 ms ± 20 μs
- Vaststellingstijd van het niveau van de opklimmende en dalende rand van maximaal 100 ns
- Serial port 1 data-overdracht vindt plaats 50 μs na stijgende randemissie
Uitgangsgegevensprotocol
- Baud-snelheid: 460800bps
- Uitgangsformaat: RS422, 1-bits startbit, 1-bits stopbit, 8-bits gegevensbit, geen checksum
- Gegevensfrequentie: 200 Hz
- Alle niet gedefinieerde bits zijn standaard gevuld met 0
- Bij het verzenden van meerdere bytes komt de lage byte eerst en de hoge byte laatst
| Aantal bytes | Betekenis | Gegevenstype | Lange | Beschrijving |
|---|---|---|---|---|
| 1-4 | Pakketkop | Niet ondertekend int | 4 bytes | 0x55,0x55,0x55 |
| 5 tot 8 | Pakketgetal | Niet ondertekend int | 4 bytes | Interne tellingswaarde van de IMU |
| 9-12 | X gyroscoopgegevens | Eenvoudige precisie zwevende punt | 4 bytes | Hoekverhoging (graden) |
| 13-16 | Y gyroscoopgegevens | Eenvoudige precisie zwevende punt | 4 bytes | Hoekverhoging (graden) |
| 17 tot 20 | Z gyroscoopgegevens | Eenvoudige precisie zwevende punt | 4 bytes | Hoekverhoging (graden) |
| 21 tot 24 | X versnellingsmetergegevens | Eenvoudige precisie zwevende punt | 4 bytes | Versnellingsverhoging (M/S) |
| 25-28 | Y versnellingsmetergegevens | Eenvoudige precisie zwevende punt | 4 bytes | Versnellingsverhoging (M/S) |
| 29 tot 32 | Z versnellingsmetergegevens | Eenvoudige precisie zwevende punt | 4 bytes | Versnellingsverhoging (M/S) |
| 33-34 | X temperatuur van de versnellingsmeter | Niet ondertekend int | 2 bytes | Temperatuurmeting |
| 35 | IO1 pulsgetal | Niet ondertekend int | 1 byte | - |
| 36 | IO2 pulsmethode | Niet ondertekend int | 1 byte | - |
| 37 | Positie van het teken | Niet ondertekend int | 1 byte | - |
| 38 | Controlesom | Niet ondertekend int | 1 byte | Som van 1-37 bytes |
Temperatuureenheid: graden, positief=(D33+D34 * 256) * 0.01, negatief=(D33+D34 * 256-65536) * 0.01
Afmetingen
Afmetingen: 98 * 96 * 90 mm (tolerantie ± 1 mm, exclusief aansluitingen)
Gewicht: ≤ 1,4 kg
