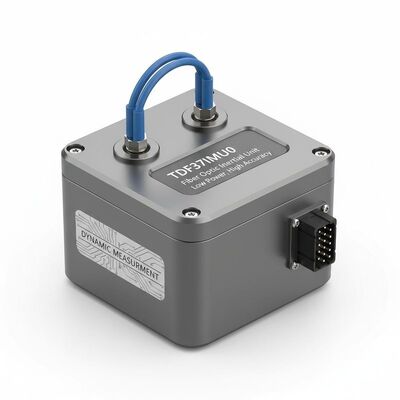

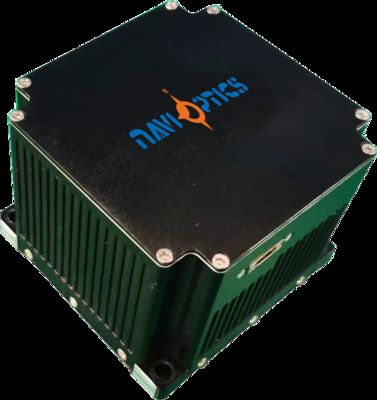

Kleine grootte TDF37IMU0 Inertiële eenheid met glasvezel met laag stroomverbruik en hoge nauwkeurigheid voor dynamische metingen
Belangrijkste kenmerken
Merknaam:
NAVI OPTICS
Modelnummer:
TDF37IMU0
Plaats van herkomst:
China
Minimale bestelhoeveelheid:
Eén set
Betalingsvoorwaarden:
T/t, l/c
Standaard Verpakking:
Karton doos
Productoverzicht
TDF37IMU0 glasvezel IMU biedt hoge precisie (0,2 °/u gyrostabiliteit, 0,3 mg versnellingsmeter) in compact formaat (≤0,5 kg). Laag vermogen (≤8W), breed temperatuurbereik (-40℃~65℃) en meerdere RS422-uitgangen, ideaal voor onbemande platforms en raketsystemen.
Product aangepaste attributen
Markeren
kleine inertiële eenheid met glasvezel
,IMU-sensor met laag stroomverbruik
,compacte traagheidsmeeteenheid
Productbeschrijving
Kleine grootte TDF37IMU0 Inertiële eenheid voor glasvezel
Compacte glasvezel-inertie-eenheid met laag stroomverbruik, hoge nauwkeurigheid en lichtgewicht ontwerp voor veeleisende navigatie-applicaties.
Productoverzicht
Inertiële optische vezel-eenheden bieden belangrijke voordelen, waaronder kleine grootte, licht gewicht, laag stroomverbruik en hoge nauwkeurigheid.Deze eenheden zijn ontworpen voor zuivere strapdown systemen en voldoen aan de eisen van moderne onbemande platformsHet systeem biedt dynamische metingen van dragerhoekige en lineaire bewegingsinformatie.
Prestatiespecificaties
Gyroscoopprestaties
| Parameter | Specificatie | Waarde | Opmerkingen |
|---|---|---|---|
| Stabiliteit met nul-bias (10s) | Stabiliteit van nul bias | 0.2°/h | |
| Variabele temperatuur nulbias (100s) | Temperatuurstabiliteit | 0.5°/h | |
| Niet-lineariteit van de schaalfactor | Schaalfactor | ≤ 20 ppm | |
| Willekeurige wandelcoëfficiënt | Andere indicatoren | 00,02°/√h | |
| Invoerbereik | Bereik | 400°/s |
Versnellingsmeterprestaties
| Parameter | Specificatie | Waarde | Opmerkingen |
|---|---|---|---|
| Nul Bias Herhaalbaarheid | Afwijkingsindex | 0.3 mg | |
| Temperatuurgevoeligheid met nul-bias | Nul-bias-indicator | 50 μg/°C | |
| Herhaalbaarheid door schaalfactoren | Schaalfactor | 300 ppm | |
| Temperatuurgevoeligheid op schaalfactor | Schaalfactor | 20 ppm/°C | |
| Invoerbereik | Afstandsindicator | ± 20 g |
Systeemkenmerken
| Parameter | Specificatie | Waarde | Opmerkingen |
|---|---|---|---|
| Werktemperatuur | Milieuprestaties | -40°C ∼65°C | |
| Bergingstemperatuur | Milieuprestaties | -40°C ∼60°C | |
| Stroomvoorziening | Algemene vereisten | 18 ‡ 36 V (DC) | |
| Stabiel stroomverbruik | Vermogenseisen | ≤ 8W | Startvermogen ≤ 15 W |
Communicatieprotocollen
- RS422 seriepoort 1:IMU raw data output op 200Hz frequentie, die drie kanalen van hoek increment informatie, drie kanalen van snelheid increment informatie, IO telling informatie, en temperatuur informatie.Gegevensprotocol met gegevensverlies in aanhangsel A.
- RS422 Seriële poort 2:IMU synchrone gegevensuitgang met tijdssynchronisatiesignaal (geldige stijgende rand), RS422-differentieelsignaal, pulsbreedte van 10±2 μs, steekproefsignaalinterval van 5 ms±20 μs.Serialport 1-gegevens verzonden 50 μs na emissie van stijgende rand.
- RS422 Serial Port 3:Gyroscoop raw data output met 460.8kbps ± 2kbps transmissie snelheid met even pariteit.
Uitgangsgegevensprotocol
IMU-ruwe gegevensuitgangsfrequentie: 200 Hz met de volgende protocolspecificaties:
- Baud-snelheid: 460800bps
- Uitgangsformaat: RS422, 1 startbit, 1 stopbit, 8 gegevensbits, geen checksum
- Gegevensfrequentie: 200 Hz
- Communicatieprotocol zoals hieronder beschreven
- Niet-gedefinieerde bits standaard op 0, meerdere bytes verzonden met een lage byte eerst
| Aantal bytes | Betekenis | Gegevenstype | Lange | Beschrijving |
|---|---|---|---|---|
| 1-4 | Pakketkop | niet ondertekend int | 4 bytes | 0x55,0x55,0x55 |
| 5 tot 8 | Pakketgetal | niet ondertekend int | 4 bytes | Interne tellingswaarde van de IMU |
| 9-12 | X Gyroscoopgegevens | Eenvoudige precisie zwevende punt | 4 bytes | Hoekverhoging (graden) |
| 13-16 | Y Gyroscoopgegevens | Eenvoudige precisie zwevende punt | 4 bytes | Hoekverhoging (graden) |
| 17 tot 20 | Z Gyroscoopgegevens | Eenvoudige precisie zwevende punt | 4 bytes | Hoekverhoging (graden) |
| 21 tot 24 | X Accelerometergegevens | Eenvoudige precisie zwevende punt | 4 bytes | Versnellingsverhoging (m/s) |
| 25-28 | Y versnellingsmetergegevens | Eenvoudige precisie zwevende punt | 4 bytes | Versnellingsverhoging (m/s) |
| 29 tot 32 | Z Accelerometergegevens | Eenvoudige precisie zwevende punt | 4 bytes | Versnellingsverhoging (m/s) |
| 33-34 | X Temperatuur | niet ondertekend int | 2 bytes | Temperatuurmeting |
| 35 | IO1 Pulsmeten | niet ondertekend int | 1 byte | - |
| 36 | IO2 Pulsgetal | niet ondertekend int | 1 byte | - |
| 37 | Positie van het teken | niet ondertekend int | 1 byte | - |
| 38 | Controlesom | niet ondertekend int | 1 byte | Som van bytes 1-37 |
Opmerking: X, Y en Z-as gyroscoopgegevens vertegenwoordigen hoekverhogingen in graden. X, Y en Z-as versnellingsmetergegevens vertegenwoordigen snelheidsverhogingen in meter per seconde. Temperatuurberekening:positief=(D33+D34*256) *0.01, negatief=(D33+D34*256-65536) *0,01 graden. De definitie van de vlag is weergegeven in aanhangsel 1 ((b).
Elektrische interfaces
De connector van het apparaat: J63A-242-015-261-TH voor stroomvoorziening en communicatie.
| Pinnetje | Connectiviteit | Signalenamen | Signaalkenmerken |
|---|---|---|---|
| 1,2 | Externe voeding | PCS-stroomtoevoer | 24V |
| 3,4 | PCS stroomvoorziening | Power Ground | |
| 5 | 200 Hz signaaluitgang | IMU_TX1+ | De IMU-gegevens zijn positief |
| 6 | 200 Hz signaaluitgang | IMU_TX1- | Uitgangsgegevens van de IMU negatief |
| 9 | Synchronisatiesignaal | IMU_SYN+ | IMU synchronisatie signaal positief |
| 10 | Synchronisatiesignaal | - Ik heb geen idee. | IMU synchronisatie signaal negatief |
Afmetingen en gewicht
Gewicht: ≤ 0,5 kg
