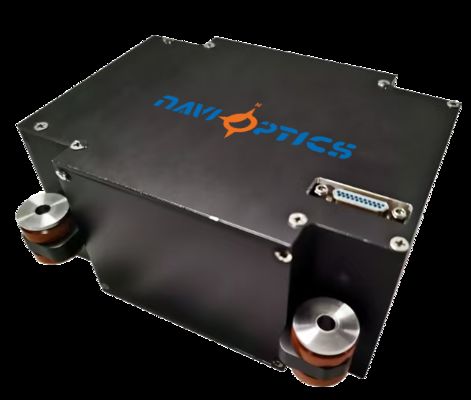

Compact en lichtgewicht TDF42IMU0 Inertiële eenheid met glasvezel met laag stroomverbruik en hoge nauwkeurigheid
Belangrijkste kenmerken
Merknaam:
NAVI OPTICS
Modelnummer:
TDF42IMU0
Plaats van herkomst:
China
Betalingsvoorwaarden:
, L/c, t/t
Standaard Verpakking:
Karton doos
Productoverzicht
TDF42IMU0 Inertiële eenheid voor glasvezel De TDF42IMU0 glasvezel traagheidseenheid biedt compacte grootte, lichtgewicht constructie, laag stroomverbruik en hoge precisie prestaties.ontworpen voor veeleisende toepassingen met aanzienlijke impact en trillingen, is deze eenheid ideaal voor kleine, ...
Product aangepaste attributen
Markeren
Compacte en lichtgewicht glasvezel traagheidseenheid
,Laag stroomverbruik Traagheidsmeeteenheid
,Hoge nauwkeurigheid IMU
Productbeschrijving
TDF42IMU0 Inertiële eenheid voor glasvezel
De TDF42IMU0 glasvezel traagheidseenheid biedt compacte grootte, lichtgewicht constructie, laag stroomverbruik en hoge precisie prestaties.ontworpen voor veeleisende toepassingen met aanzienlijke impact en trillingen, is deze eenheid ideaal voor kleine, hoogprecieze traagheidsmetingen in torpedosystemen, land/luchtwapens, raketplatforms en andere dynamische bewegingsmetingscenario's.
Belangrijkste kenmerken
- Compacte afmetingen: 115 * 94 * 50 mm (± 1 mm tolerantie)
- Lichte constructie: ≤ 0,85 kg
- Laag energieverbruik: ≤ 12 W stabiel gebruik
- High precision glasvezel gyroscoop en accelerometer
- Robuuste milieuprestaties: -40°C tot 60°C
- Dubbele RS422-communicatie-interfaces
- Ethernet-connectiviteit van 100 Mbps
Prestatiespecificaties
Gyroscoopprestaties
| Parameter | Specificatie | Waarde |
|---|---|---|
| Stabiliteit met nul-bias (100s) | Stabiliteit van nul bias | 00,05°/h |
| Stabiliteit met nul-bias (10s) | Stabiliteit van nul bias | 0.1°/h |
| Variabele temperatuurtemperatuur nulbias | Stabiliteit | 0.1°/h |
| Schaalfactor | Factor van de totale temperatuurschaal | ≤ 200 ppm |
| Willekeurige wandelcoëfficiënt | Andere indicatoren | 00,01°/h |
| Invoerbereik | Hoekvermogen meting | 400°/s |
Versnellingsmeterprestaties
| Parameter | Specificatie | Waarde |
|---|---|---|
| Afwijking Maandelijkse fout | Afwijkingsomvattende fout | 50 μg |
| Temperatuurgevoeligheid met nul-bias | Nul-bias-indicator | 50 μg/°C |
| Maandelijkse fout met schaalfactor | Grensfactorcomplexe fout | 50 ppm |
| Temperatuurgevoeligheid op schaalfactor | Temperatuurgevoeligheid van de schaalfactor | 50 ppm/°C |
| Invoerbereik | Versnellingsmeting | ± 20 g |
Milieu- en elektrische specificaties
Werktemperatuur:-40°C tot 60°C
Opbergtemperatuur:-45°C tot 70°C
Stroomvoorziening:18-36V gelijkstroom
Stabiel stroomverbruik:≤ 12 W
Startvermogen:≤ 25 W
Elektrische interfaces
Externe elektrische interfaces zijn onder meer een stroominterface, een RS422-communicatie-interface en een Ethernet-interface van 100 Mbps.
| Pinnetje | Connectiviteit | Signalenamen | Signaalkenmerken |
|---|---|---|---|
| 1,14 | Externe voeding | PCS stroomvoorziening positief | 24V |
| 2,15 | PCS stroomvoorziening | Power Ground | - |
| 10 | 200 Hz signaaluitgang | IMU_TX1+ | De IMU-gegevens zijn positief |
| 9 | 200 Hz signaaluitgang | IMU_TX1- | Uitgangsgegevens van de IMU negatief |
| 7 | Synchronisatiesignaal | IMU_SYN+ | IMU synchronisatie signaal positief |
| 6 | Synchronisatiesignaal | - Ik heb geen idee. | IMU synchronisatie signaal negatief |
Communicatieprotocol
RS422 seriële poort 1 geeft drie kanalen van hoekverhogingsinformatie, drie kanalen van snelheidsverhogingsinformatie, IO-tellinginformatie en temperatuurinformatie op 200Hz-gegevensfrequentie.RS422 seriële poort 2 uitgangen tijd synchronisatie signalen met precieze timing kenmerken.
Uitgangsgegevensprotocol
Baud-tarief:460800bps
Uitvoerformaat:RS422, 1 startbit, 1 stopbit, 8 gegevensbits, geen checksum
Gegevensfrequentie:200 Hz
| SN: niet-verbindend | Betekenis | Gegevenstype | Lange | Beschrijving |
|---|---|---|---|---|
| 1-4 | Pakketkop | niet ondertekend int | 4 bytes | 0x55,0x55,0x55 |
| 5 tot 8 | Pakketgetal | niet ondertekend int | 4 bytes | Interne tellingswaarde van de IMU |
| 9-12 | X Gyroscoopgegevens | Eenvoudige precisie zwevende punt | 4 bytes | Hoekverhoging (graden) |
| 13-16 | Y Gyroscoopgegevens | Eenvoudige precisie zwevende punt | 4 bytes | Hoekverhoging (graden) |
| 17 tot 20 | Z Gyroscoopgegevens | Eenvoudige precisie zwevende punt | 4 bytes | Hoekverhoging (graden) |
| 21 tot 24 | X Accelerometergegevens | Eenvoudige precisie zwevende punt | 4 bytes | Versnellingsverhoging (m/s) |
| 25-28 | Y versnellingsmetergegevens | Eenvoudige precisie zwevende punt | 4 bytes | Versnellingsverhoging (m/s) |
| 29 tot 32 | Z Accelerometergegevens | Eenvoudige precisie zwevende punt | 4 bytes | Versnellingsverhoging (m/s) |
| 33-34 | X Temperatuur van de versneller | niet ondertekend int | 2 bytes | Temperatuurmeting |
| 35 | IO1 Pulsmeten | niet ondertekend int | 1 byte | - |
| 36 | IO2 Pulsgetal | niet ondertekend int | 1 byte | - |
| 37 | Positie van het teken | niet ondertekend int | 1 byte | - |
| 38 | Controlesom | niet ondertekend int | 1 byte | Som van bytes 1-37 |
Opmerking:X, Y en Z-as gyroscoopgegevens vertegenwoordigen hoekverhogingen gemeten in graden. X, Y en Z-as versnellingsmetergegevens vertegenwoordigen snelheidsverhogingen gemeten in meter per seconde. Temperatuur eenheden:graden, berekend als positief=(D33+D34*256) *0.01, negatief=(D33+D34*256-65536) *0.01.
Fysieke afmetingen
Afmetingen:115 * 94 * 50 mm (± 1 mm tolerantie, exclusief aansluitingen)
Gewicht:≤ 0,85 kg
