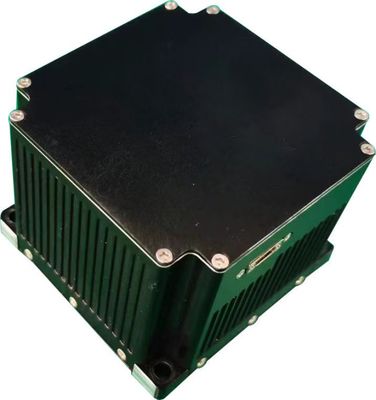

Hoge nauwkeurigheid TDF37IMU0 Inertiële optische vezel-eenheid met dynamische meetfuncties en nulbiasstabiliteit 0,2°/h
Belangrijkste kenmerken
Merknaam:
NAVI OPTICS
Modelnummer:
TDF37IMU0
Plaats van herkomst:
CHINA
Certificering:
CCS
Minimale bestelhoeveelheid:
Eén set
Betalingsvoorwaarden:
L/c, t/t
Standaard Verpakking:
Karton doos
Productoverzicht
Hoge nauwkeurigheid TDF37IMU0 Inertiële eenheid met glasvezel Inertiële optische vezel-eenheden bieden aanzienlijke voordelen, waaronder compacte grootte, lichtgewicht, laag stroomverbruik en hoge nauwkeurigheid.Deze eenheden zijn ontworpen voor puur strapdown systeem ontwerp, voldoet aan de ...
Product aangepaste attributen
Markeren
vezeloptische traagheidsmeeteenheid
,hoge nauwkeurigheid IMU-dynamische meting
,TDF37IMU0 inertie-eenheidsfuncties
Nul bias stabiliteit (10s):
0.2°/h
Variabele temperatuur nul bias stabiliteit (100s):
0,5 °/H
0,5 °/H schaalfactor niet -lineariteit:
≤20 ppm
Willekeurige wandelcoëfficiënt:
00,02°/√h
Invoerbereik:
400 °/s
Productbeschrijving
Hoge nauwkeurigheid TDF37IMU0 Inertiële eenheid met glasvezel
Inertiële optische vezel-eenheden bieden aanzienlijke voordelen, waaronder compacte grootte, lichtgewicht, laag stroomverbruik en hoge nauwkeurigheid.Deze eenheden zijn ontworpen voor puur strapdown systeem ontwerp, voldoet aan de veeleisende eisen van moderne onbemande platformen, onderwater-/torpedowapens en verschillende land-, lucht- en raketwapenplatforms die een kleine vormfactor vereisen,met een vermogen van meer dan 50 W,.
Prestatiespecificaties
Gyroscoopprestaties
| Project | Inhoud | Indeks | Opmerking |
|---|---|---|---|
| Nul Bias-indicator | Nul biasstabiliteit (10s) | 0.2°/h | |
| Stabiliteit bij variabele temperatuur, nul bias (100s) | 0.5°/h | ||
| Schaalfactor | Niet-lineariteit van schaalfactoren | ≤ 20 ppm | |
| Andere indicatoren | Willekeurige wandelcoëfficiënt | 00,02°/√h | |
| Invoerbereik | 400°/s |
Versnellingsmeterprestaties
| Project | Inhoud | Indeks | Opmerking |
|---|---|---|---|
| Afwijkingsindex | Nul vertekening herhaalbaarheid | 0.3 mg | |
| Nul Bias-indicator | Temperatuurgevoeligheid met nul bias | 50 μg/°C | |
| Schaalfactor | Herhaalbaarheid door schaalfactoren | 300 ppm | |
| Temperatuurgevoeligheid van de schaalfactor | 20 ppm/°C | ||
| Afstandsindicator | Invoerbereik | ± 20 g |
Kenmerken van de eenheid
| Project | Inhoud | Indeks | Opmerking |
|---|---|---|---|
| Milieuprestaties | Operatietemperatuur | -40°C ∼65°C | |
| Bergingstemperatuur | -40°C ∼60°C | ||
| Algemene vereisten | Stroomvoorziening | 18 ‡ 36 V (DC) | |
| Stabiel stroomverbruik | ≤ 8W | Startvermogen ≤ 15 W |
Elektrische interfaces
| Pinnetje | Connectiviteit | Signalenamen | Signaalkenmerken |
|---|---|---|---|
| 1,2 | Externe voeding | PCS-stroomtoevoer | 24V |
| 3,4 | PCS stroomvoorziening | Power Ground | |
| 5 | 200 Hz signaaluitgang | IMU_TX1+ | De IMU-gegevens zijn positief |
| 6 | IMU_TX1- | Uitgangsgegevens van de IMU negatief | |
| 9 | Synchronisatiesignaal | IMU_SYN+ | IMU synchronisatie signaal positief |
| 10 | - Ik heb geen idee. | IMU synchronisatie signaal negatief |
Structurele verschijning en afmetingen
