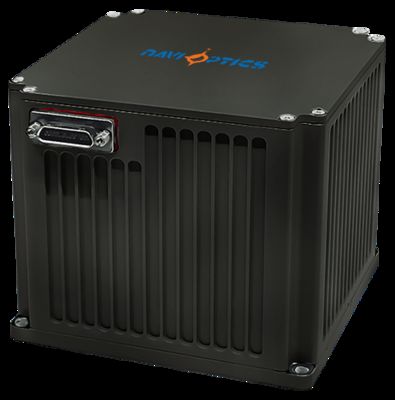

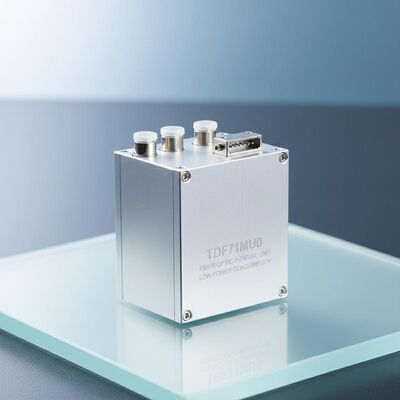

Kleine grootte, lichtgewicht TDF71IMU0 Inertiële eenheid met glasvezel met laag stroomverbruik
Belangrijkste kenmerken
Merknaam:
NAVI OPTICS
Modelnummer:
TDF71IMU0
Plaats van herkomst:
China
Minimale bestelhoeveelheid:
Eén set
Betalingsvoorwaarden:
L/c, t/t
Standaard Verpakking:
Karton doos
Productoverzicht
TDF71IMU0 glasvezel traagheidseenheid: compact (130×130×110mm), lichtgewicht (≤2,2kg), laag vermogen (≤15W). Hoge precisie: 0,01°/u gyrostabiliteit, 20μg versnellingsmeterfout. Werkt -40℃ tot 60℃, ideaal voor onbemande systemen en raketplatforms.
Product aangepaste attributen
Markeren
small fiber optic inertial unit
,lightweight IMU low power
,TDF61IMU0 inertial measurement unit
Productbeschrijving
Kleine grootte, lichtgewicht TDF71IMU0 Inertiële eenheid voor glasvezel
Inertiële optische vezel-eenheid met een laag stroomverbruik, ontworpen voor onbemande platforms, water-/torpedowapens en land-, lucht-,en raketwapenplatforms waarvoor kleine afmetingen en een zeer nauwkeurige traagheidsmeting vereist zijn.
Prestatiespecificaties
Gyroscoopprestaties
| Parameter | Specificatie | Waarde | Notities |
|---|---|---|---|
| Stabiliteit met nul-bias (100s) | 00,01°/h | ||
| Stabiliteit met nul-bias (10s) | 00,03°/h | ||
| Variabele temperatuurtemperatuur nulbias | 00,05°/h | ||
| Volledige temperatuurschaalfactor | ≤ 150 ppm | ||
| Willekeurige wandelcoëfficiënt | 0.002°/√h | ||
| Invoerbereik | 400°/s |
Versnellingsmeterprestaties
| Parameter | Specificatie | Waarde | Notities |
|---|---|---|---|
| Afwijking Maandelijkse fout | 20 μg | ||
| Temperatuurgevoeligheid met nul-bias | 20 μg/°C | ||
| Maandelijkse fout met schaalfactor | 20 ppm | ||
| Temperatuurgevoeligheid op schaalfactor | 20 ppm/°C | ||
| Invoerbereik | ± 20 g |
Kenmerken van de eenheid
| Parameter | Specificatie | Waarde | Notities |
|---|---|---|---|
| Werktemperatuur | -40°C tot 60°C | ||
| Bergingstemperatuur | -45°C tot 70°C | ||
| Stroomvoorziening | 18-36V gelijkstroom | ||
| Stabiel stroomverbruik | ≤ 15 W | Starttijd: ≤ 25 W |
Communicatieprotocollen
Universale debugging interface met baud-snelheid 460800, 8 data bits, 1 stop bit, geen checksum, laag tot hoge orde transmissie.
| Bytes | Inhoud van het bericht | Type | Notities |
|---|---|---|---|
| 1-2 | Frame Header | char | 0x5A,0x54 |
| 3 | Frame Lengte | char | 0x1E |
| 4 | Frame-ID | char | 0x04 |
| 5 tot 8 | Raamnummer | In | 200 Hz accumulatie |
| 9-11 | X Uitgang van de versnellingsmeter | char*3 | Noot 1 |
| 12-14 | Y Uitgang van de versnellingsmeter | char*3 | |
| 15 tot 17 | Z Uitgang van de versnellingsmeter | char*3 | |
| 18 tot 20 | X Gyroscoop Uitgang | char*3 | Toelichting 2 |
| 21-23 | Y Gyroscoop Uitgang | char*3 | |
| 24-26 | Z Gyroscoop Uitgang | char*3 | |
| 27 | Reserve | char | |
| 28-31 | Reserve | In | |
| 32 tot 33 | Reserve | kort | |
| 34 | Controlesom | Totaal van bytes 4-33 |
Elektrische interfaces
Externe interfaces omvatten stroom, RS422-communicatie en 100Mbps Ethernet.
| Pinnetje | Connectiviteit | Signalenamen | Signaalkenmerken |
|---|---|---|---|
| 1,2 | Externe stroomtoevoer | PCS stroomvoorziening positief | 24V |
| 3,4 | PCS-stroomvoorziening | Power Ground | |
| 5 | 200 Hz signaaluitgang | IMU_TX1+ | De IMU-gegevens zijn positief |
| 6 | IMU_TX1- | Uitgangsgegevens van de IMU negatief | |
| 9 | Synchronisatiesignaal | IMU_SYN+ | IMU synchronisatie signaal positief |
| 10 | - Ik heb geen idee. | IMU synchronisatie signaal negatief |
Afmetingen
- Afmetingen: 130 mm * 130 mm * 110 mm (± 1 mm, exclusief aansluitingen)
- Installatiegrootte: 120 mm * 120 mm
- Montageopening: 4-Φ5,3 mm
- Gewicht: ≤ 2,2 kg
