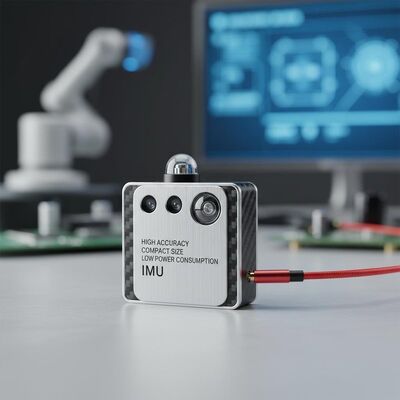

Hoge nauwkeurigheid Compacte grootte Lage energieverbruik Inertial Measurement Unit (IMU) voor navigatie en robotica
Belangrijkste kenmerken
Merknaam:
Navioptics
Modelnummer:
F61IMU
Plaats van herkomst:
China
Certificering:
CCS
Minimale bestelhoeveelheid:
Één reeks
Leveringscapaciteit:
30 reeks per maand
Levertijd:
15 dagen
Betalingsvoorwaarden:
T/T
Standaard Verpakking:
Kartondoos
Productoverzicht
Uiterst nauwkeurige IMU met een biasstabiliteit van 0,005°/u, een gyroscoopnauwkeurigheid van ±0,1°/s en een accelerometerprecisie van ±0,01 g. Compact, lichtgewicht (<10 g), werkt van -40°C tot +85°C. Ideaal voor navigatie, robotica, drones en automobieltoepassingen.
Product aangepaste attributen
Markeren
De veilige terugkeer van FURUNO naar havensysteem
,Allen in één beheersysteem van het smsschip
,powerboats gegevensorganisator
Weergavetype:
Kleur LCD
Energieverbruik:
15 VDC CAN-bus
Nul Bias Herhaalbaarheid:
00,005°/h
Uitvoergegevens:
Hoeksnelheid, lineaire versnelling, magnetisch veld
Updatesnelheid:
Tot 1 kHz
Type:
Sensor
Nauwkeurigheid:
±0,1°/s (gyroscoop), ±0,01g (versnellingsmeter)
Toepassingen:
Navigatie, robotica, drones, auto-industrie, VR/AR
Afmetingen:
Varieert per model, meestal 20 mm x 20 mm x 10 mm
Voedingsspanning:
3.3V of 5V
Gewicht:
Meestal minder dan 10 gram
Uitvoerformaat:
Digitaal (16-bits of 32-bits gegevens)
Invoerbereik:
400 °/s
Kalibratie:
In de fabriek gekalibreerd, ondersteunt kalibratie ter plaatse
Willekeurige wandelcoëfficiënt:
0,01 °/√h
Bedrijfstemperatuurbereik:
-40°C tot +85°C
Componenten:
Accelerometer, gyroscoop, magnetometer (optioneel)
Productbeschrijving

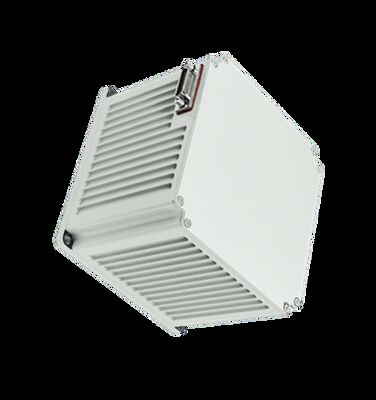

Inertial Measurement Unit
De Inertial Measurement Unit (IMU) kenmerkt zich door een compact formaat, laag gewicht, laag energieverbruik en hoge precisie. Ontworpen voor pure strapdown, enkelassige en tweeassige gemoduleerde inertiële navigatiesystemen, voldoet het aan de vraag naar kleine, zeer nauwkeurige inertiële navigatieapparatuur in nieuwe onbemande platforms, onderwater-/torpedo-wapensystemen, evenals land- en luchtgebaseerde wapenplatforms. Deze unit biedt dynamische meting van de hoek- en lineaire bewegingsinformatie van de drager.
Technische Specificaties
Gyroprestaties
| Parameter | Specificatie | Condities |
|---|---|---|
| Nulbiasstabiliteit | 0.03°/u | 100s meting |
| Nulbiasstabiliteit bij variabele temperatuur | 0.1°/u | Temperatuurvariatiesnelheid 1℃/min (-40℃~60℃) |
| Schaalfactor niet-lineariteit | ≤20ppm | |
| Willekeurige loopcoëfficiënt | 0.005°/½u | |
| Ingangsbereik | 400°/s |
Accelerometerprestaties
| Parameter | Specificatie | Condities |
|---|---|---|
| Nulbias herhaalbaarheid | 50μg | |
| Bias temperatuurgevoeligheid | 50μg/℃ | |
| Schaalfactor herhaalbaarheid | 50ppm | |
| Schaalfactor temperatuurgevoeligheid | 50ppm/℃ | |
| Ingangsbereik | ±20g |
Omgevings- en fysieke kenmerken
| Parameter | Specificatie | Opmerkingen |
|---|---|---|
| Bedrijfstemperatuur | -40℃～60℃ | |
| Opslagtemperatuur | -45℃～70℃ | |
| Voeding | 18～36V(DC) | |
| Stabiel energieverbruik | ≤16W | Opstartenergieverbruik ≤20W |
| Diameter montagegat | 4-Φ4.5mm | |
| Afmetingen | 110*110*100 mm |
