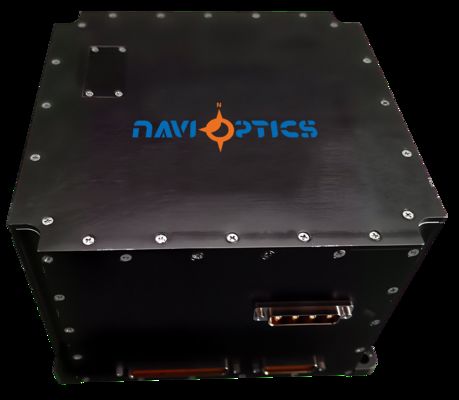

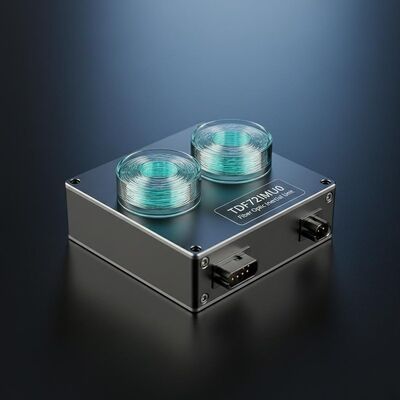

Hoge nauwkeurigheid TDF72IMU0 Inertiële eenheid met glasvezel voor volledige dynamische bewegingsmeting met kleine afmetingen
Belangrijkste kenmerken
Merknaam:
NAVI OPTICS
Modelnummer:
TDF72IMU0
Plaats van herkomst:
China
Betalingsvoorwaarden:
L/C, T/T
Standaard Verpakking:
Karton doos
Productoverzicht
Zeer nauwkeurige glasvezel IMU met 0,01°/u gyrostabiliteit en ±20g bereik. Compact, robuust ontwerp voor zware omstandigheden in defensie-, ruimtevaart- en maritieme toepassingen. Laag vermogen, gecertificeerde prestaties.
Product aangepaste attributen
Markeren
Hoge nauwkeurigheid glasvezel traagheidseenheid
,Volledige dynamische bewegingsmeting IMU
,Klein formaat traagheidsmeeteenheid
Productbeschrijving
Hoge nauwkeurigheid TDF72IMU0 Inertiële eenheid met glasvezel
Full Dynamic Motion Measurement voor veeleisende toepassingen die precisie en betrouwbaarheid onder extreme omstandigheden vereisen.
Productoverzicht
Deze geavanceerde glasvezel traagheidseenheid is voorzien van 8-punts trillingsreductietechnologie, waardoor het ideaal is voor omgevingen met hoge impact en hoge trillingen.lichte constructie, laag stroomverbruik en uitzonderlijke nauwkeurigheid voor een uitgebreide dynamische meting van de hoek- en lineaire bewegingsinformatie van de drager.
Ontworpen voor toepassingen met een klein volume en een hoge precisie op meerdere platformen, waaronder water/torpedowapens, landvoertuigen, luchtbesturende systemen en raketwapenplatforms.
Prestatiespecificaties
Gyroscoopprestatie-indicatoren
| Parameter | Specificatie | Waarde | Notities |
|---|---|---|---|
| Stabiliteit met nul-bias (100s) | Stabiliteit van nul bias | 00,01°/h | |
| Stabiliteit met nul-bias (10s) | Stabiliteit van nul bias | 00,03°/h | |
| Variabele temperatuurtemperatuur nulbias | Stabiliteit van nul bias | 00,05°/h | |
| Schaalfactor | Factor van de totale temperatuurschaal | ≤ 150 ppm | |
| Willekeurige wandelcoëfficiënt | Andere indicatoren | 0.002°/h | |
| Invoerbereik | Invoerbereik | 400°/s |
Indicatoren van de prestaties van de versnellingsmeter
| Parameter | Specificatie | Waarde | Notities |
|---|---|---|---|
| Afwijking Maandelijkse algemene fout | Afwijkingsindex | 20 μg | |
| Temperatuurgevoeligheid met nul-bias | Nul-bias-indicator | 20 μg/°C | |
| Scale Factor Maandelijkse uitgebreide fout | Schaalfactor | 20 ppm | |
| Temperatuurgevoeligheid op schaalfactor | Schaalfactor | 20 ppm/°C | |
| Invoerbereik | Afstandsindicator | ± 20 g |
Kenmerken van de eenheid
| Categorie | Parameter | Specificatie | Notities |
|---|---|---|---|
| Milieuprestaties | Operatietemperatuur | -40°C ∼60°C | |
| Milieuprestaties | Bergingstemperatuur | -45°C ∼70°C | |
| Algemene vereisten | Stroomvoorziening | 18 ‡ 36 V (DC) | |
| Algemene vereisten | Stabiel stroomverbruik | ≤ 15 W | Startvermogen ≤ 25 W |
Communicatieprotocollen
De debugging data output werkt met een baud-snelheid van 460800, met 8 data bits, 1 stop bit, geen checksum, en low-to-high order transmissie.Gebruikersopdrachtgegevens, satellietnavigatieregistratiegegevens en gegevens van de navigatieresultaten.
| SN: niet-verbindend | Inhoud van het bericht | Type | Notitie |
|---|---|---|---|
| 1 ~ 2 | Frame-kop | char | 0x5A,0x54 |
| 3 | De lengte van het frame | char | 0x1E |
| 4 | Frame-ID | char | 0x04 |
| 5 tot 8 | Raamnummer | In | 200 Hz accumulatie |
| 9 tot 11 | X versnellingsmeteruitgang | char*3 | Noot 1 |
| 12 tot 14 | Y versnellingsmeteruitgang | char*3 | |
| 15 tot 17 | Z versnellingsmeteruitgang | char*3 | |
| 18 tot 20 | X gyroscoopuitgang | char*3 | Toelichting 2 |
| 21 ~ 23 | Y-gyroscoopuitgang | char*3 | |
| 24 tot 26 | Z-gyroscoopuitgang | char*3 | |
| 27 | Reserve | char | |
| 28 tot 31 | Reserve | In | |
| 32 tot 33 | Reserve | kort | |
| 34 | Controlesom | Totaal van 4-33 bytes |
Opmerking 1: Berekening van de snelheidsverhoging
- De door de versnellingsmeter bij tijd tk uitgevoerde snelheidsverhoging van 5 ms is yk (eenheid: m/s)
- Definieer de aanvankelijke waarde van de accumulatie van de snelheidsverhoging SumVelInt=0
- Definieer Yk=int [yk * 1e5+δ Yk-1], waarbij int [*] de afronding vertegenwoordigt en δ Yk-1 de rest vertegenwoordigt na afronding van de snelheidsverhoging in de vorige stap
- De rest na afronding van Yk: δ Yk=yk * 1e5+δ Yk-1-Yk
- SumVelInt = SumVelInt + Yk
- Beperking van het geheel getalbereik voor SumVelInt: Als SumVelInt ≥ 1e7, SumVelInt=SumVelInt -1e7; Als SumVelInt<0, SumVelInt=SumVelInt+1e7
- Na de verwerking van gehele getallen beperkt het bereik van SumVelInt-waarden tot [0,1e7]
- Stuur de laatste 3 bytes van SumVelInt na het verwerken van getallen
Opmerking 2: Berekening van hoekverhoging
- De 5 ms hoekige inkrementwaarde van de gyroscoopuitgang op tijd tk is xk (eenheid: rad)
- Definieer de aanvankelijke waarde SumAngInt voor hoek-increment accumulatie als 0
- Definieer Xk=int [xk * 1e7+δ Xk-1], waarbij int [*] de afronding vertegenwoordigt en δ Xk-1 de rest vertegenwoordigt na afronding van de vorige hoekverhoging
- De rest na afronding van Xk: δ Xk=xk * 1e7+δ Xk-1-Xk
- SumAngInt = SumAngInt + Xk
- De beperking van het geheel getalbereik van SumAngInt: Als SumAngInt ≥ 1e7, SumAngInt=SumAngInt -1e7; Als SumAngInt<0, SumAngInt=SumAngInt+1e7
- Na het verwerken van gehele getallen beperkt het bereik van SumAngInt-waarden tot [0,1e7]
- Stuur de laatste 3 bytes van SumAngInt na het verwerken van gehele getallen
Elektrische interfaces
Externe elektrische interfaces zijn onder meer een stroominterface, een RS422 communicatie-interface en een Ethernet-interface van 100 Mbps.
| Pinnetje | Connectiviteit | Signalenamen | Signaalkenmerken |
|---|---|---|---|
| 1,2 | Externe voeding | PCS stroomvoorziening positief | 24V |
| 3,4 | PCS stroomvoorziening | Power Ground | |
| 5 | 200 Hz signaaluitgang | IMU_TX1+ | De IMU-gegevens zijn positief |
| 6 | IMU_TX1- | Uitgangsgegevens van de IMU negatief | |
| 9 | Synchronisatiesignaal | IMU_SYN+ | IMU synchronisatie signaal positief |
| 10 | - Ik heb geen idee. | IMU synchronisatie signaal negatief |
Fysieke afmetingen
Afmetingen: 160 mm * 160 mm * 115 mm (± 1 mm, exclusief aansluitingen)
Gewicht: ≤ 3 kg
