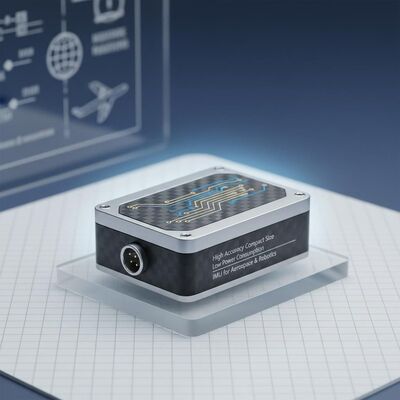

Hoge Nauwkeurigheid Compact Formaat Laag Stroomverbruik Inertial Measurement Unit (IMU) voor Luchtvaart en Robotica
Belangrijkste kenmerken
Merknaam:
The Inertial Measurement Unit (IMU)
Modelnummer:
F41IMU
Plaats van herkomst:
China
Certificering:
CCS
Minimale bestelhoeveelheid:
Één reeks
Leveringscapaciteit:
30 reeks per maand
Levertijd:
15 dagen
Betalingsvoorwaarden:
T/T
Standaard Verpakking:
Kartondoos
Productoverzicht
Uiterst nauwkeurige IMU met willekeurige loopsnelheid van 0,02°/√u, bereik van 400°/s, werking van -40°C tot +85°C. Compact, laag vermogen (≤8W), ideaal voor lucht- en ruimtevaart, robotica, drones. In de fabriek gekalibreerd met digitale uitgang.
Product aangepaste attributen
Markeren
logboek van de furuno het satellietsnelheid
,Doppler-de snelheidslogboek van sonargco
,volledig imo de snelheidslogboek van furunodoppler
Onnauwkeurigheid bij het volgen van de grond:
Scheepssnelheid (minder dan 1 kn): ±0,01 m/s, welke van de twee het grootst is. Scheepssnelheid (mee
Onnauwkeurigheid bij het volgen van water:
±1,0% of ±0,1 kn, welke groter is
Diepte bereik:
1-200 meter
Transducerdiameter:
Ø112
Diameter schuifafsluiter:
Ø125
Gewicht schuifafsluiter:
120 kg
Invoerbereik:
400 °/s
Interface:
I2C, SPI, UART
Afmetingen:
Varieert per model, meestal in mm-schaal
Toepassingen:
Lucht- en ruimtevaart, robotica, smartphones, drones, auto-industrie
Bedrijfstemperatuurbereik:
-40°C tot +85°C
Componenten:
Accelerometer, gyroscoop, magnetometer
Willekeurige wandelcoëfficiënt:
00,02°/√h
Type:
Sensor
Graden van vrijheid:
6-DOF of 9-DOF
Kalibratie:
In de fabriek gekalibreerd of door de gebruiker te kalibreren
Nul Bias Herhaalbaarheid:
00,005°/h
Uitvoer:
Digitale of analoge signalen
Uitvoergegevensindeling:
Quaternion, Euler-hoeken, ruwe sensorgegevens
Meting:
Versnelling, hoeksnelheid, magnetisch veld
Gewicht:
Meestal minder dan 50 gram
Productbeschrijving
Inertiële meeteenheid (IMU)
De Inertial Measurement Unit (IMU) heeft een compacte grootte, licht gewicht, laag stroomverbruik en hoge precisie.en dubbelassig gemoduleerde traagheidsnavigatiesystemen, om tegemoet te komen aan de vraag naar kleinere, nauwkeurige traagheidsnavigatieapparatuur in nieuwe onbemande platformen, onderwater-/torpedowapens en land-/luchtwapenplatforms.De eenheid biedt dynamische meting van de drager hoek- en lineaire bewegingsinformatie.
Technische specificaties
| Component | Parameter | Beschrijving | Waarde | Notities |
|---|---|---|---|---|
| Giro | Nul vooroordelen | Biasstabiliteit (10s) | 0.3°/h | |
| Nul vooroordelen | Biasstabiliteit bij variabele temperatuur (100s) | 0.5°/h | ||
| Skalierfactor | Niet-lineariteit van de schaalfactor | ≤ 20 ppm | ||
| Andere indicatoren | Willekeurige wandelcoëfficiënt | 0.02° 1/2 uur | ||
| Bereik | Invoerbereik | 400°/s | ||
| Accelerometer | Afwijking | Nul Bias Herhaalbaarheid | 0.3 mg | |
| Nul vooroordelen | Bias Temperatuurgevoeligheid | 50 μg/°C | ||
| Skalierfactor | Herhaalbaarheid door schaalfactoren | 300 ppm | ||
| Skalierfactor | Temperatuurgevoeligheid op schaalfactor | 20 ppm/°C | ||
| Accelerometer | Bereikindicatoren | Invoerbereik | ± 20 g | |
| Kenmerken | Milieuprestaties | Werktemperatuur | -40°C ∼60°C | |
| Milieuprestaties | Bergingstemperatuur | -45°C ∼70°C | ||
| Algemene vereisten | Kracht | Stroomvoorziening | 18 ‡ 36 V (DC) | |
| Kracht | Stabiel stroomverbruik | ≤ 8W | Startvermogen ≤ 15 W | |
| Mechanische apparatuur | Montagegatdiameter | 4-Φ4,5 mm | ||
| Afmetingen | Grootte | 70.3*70.3*53 mm | ||
| Gewicht | De massa | ≤ 500 g |

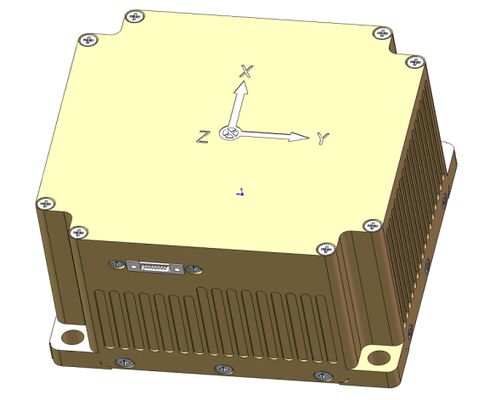

Structuurdiagram
