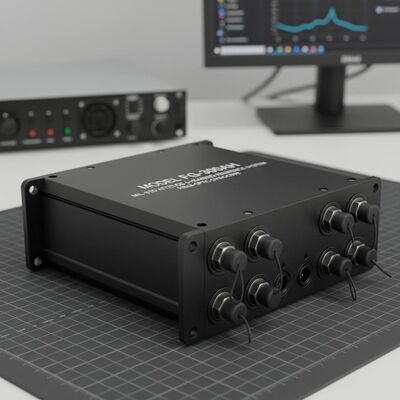

Model FG-300AH Kosteneffectief Militair Standaard Houdings- en Koersreferentiesysteem met Glasvezel Gyroscoop
Belangrijkste kenmerken
Merknaam:
NAVI OPTICS
Modelnummer:
FG-300AH
Plaats van herkomst:
China
Certificering:
CCS
Minimale bestelhoeveelheid:
Eén set
Betalingsvoorwaarden:
T/T
Standaard Verpakking:
Kartonnen doos
Productoverzicht
Kosteneffectieve FG-300AH AHRS met duurzaamheid van militair niveau. Beschikt over glasvezelgyro's, een standnauwkeurigheid van 0,01° en werkt bij -40°C tot +70°C. Ideaal voor maritieme, voertuig- en antennestabilisatietoepassingen.
Product aangepaste attributen
Markeren
kosteneffectief attitude heading referentie systeem
,FG-300AH traagheidsnavigatiesysteem
,betaalbare AHRS met garantie
Productbeschrijving

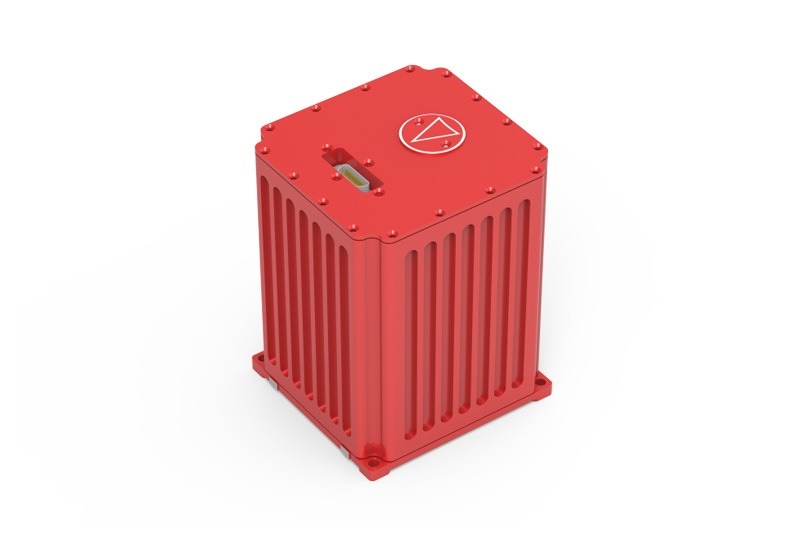

Model FG-300AH Houdings- en richtingsreferentiesysteem
Het FG-300AH Houdings- en richtingsreferentiesysteem (AHRS) is een kosteneffectieve inertiële navigatie- en meetoplossing die is ontworpen om driedimensionale houding, hoek snelheid,versnellingDit systeem is volgens militaire normen vervaardigd en levert betrouwbare prestaties in veeleisende omgevingen.
Overzicht van het systeem
De FG-300AH maakt gebruik van glasvezel gyroscooptechnologie en kwartsbuigversnellingsaccelerometers, waardoor systeemnauwkeurigheid wordt bereikt door middel van hoge-precisie foutkalibratie en compensatie.Geavanceerde technische kenmerken, met inbegrip van elektromagnetisch afscherming, thermisch evenwichtsontwerp, trillingsmodalanalyse, afdichtingsontwerp en strikte productieprocessen zorgen voor uitzonderlijke aanpassingsvermogen voor het milieu.
Belangrijkste kenmerken
- Kosteneffectieve glasvezel-gyrotechnologie
- Kalibratie en compensatie van foutparameters op systeemniveau
- Temperatuurcompensatie in het volledige temperatuurgebied
- Anti-turbulentie-zelfuitlijning en zelfuitlijning van de bewegende basis
- Compatibel met satellietnavigatiesystemen, metersystemen en DVL-systemen
- Configureerbaar voor gecombineerde navigatiemodi en gedempte navigatiemodi
- Gebouwd volgens militaire normen.
Toepassingen
- Maritieme kompassystemen met lage en middelgrote nauwkeurigheid
- Navigatie en besturing van het voertuig
- Antenne-stabilisatiecontrole
- Verwijzing naar de titel van de houding
- Positionering en oriëntatie van de AUV
Technische specificaties
| Gyroscoopprestaties | ||
|---|---|---|
| Stabiliteit van nul bias | 0.1°/h, 1σ | |
| Nul vertekening herhaalbaarheid | 0.1°/h, 1σ | |
| Niet-lineariteit van schaalfactoren | 50 ppm, 1 σ | |
| Versnellingsmeterprestaties | ||
| Stabiliteit van nul bias | 30 μg, 1 σ | |
| Nul vertekening herhaalbaarheid | 30 μg, 1 σ | |
| Stabiliteit van de schaalfactor | 30 ppm, 1 σ | |
| Systeemprestaties | ||
| Starttijd | Tien minuten. | |
| Gevoel nauwkeurigheid | 00,01°, 1σ | |
| Precies van de koers | 0.4*sec(Lat) °, 1σ | |
| Positiefout (bij DVL) | 10,5% van de afgelegde afstand | |
| Meetbereik | ||
| Hoeksnelheid | ± 300°/s | |
| Versnelling | ± 40 g | |
| Operatieomgeving | ||
| Werktemperatuur | -40°C tot +70°C | |
| Bergingstemperatuur | -55°C tot +85°C | |
| Vibratie | 0.04g2/Hz @ 2-2000Hz | |
| Schokbestendigheid | 30 g @ 6 ms / 50 g @ 11 ms | |
| Elektrische kenmerken | ||
| Werkspanning | 28VDC | |
| Energieverbruik | ≤ 14 W | |
| Communicatie-interface | RS422/RS232 | |
| Fysieke kenmerken | ||
| Afmetingen (W*D*H) | 88 * 93 * 130 mm | |
| Gewicht | ≤ 1,4 kg | |
