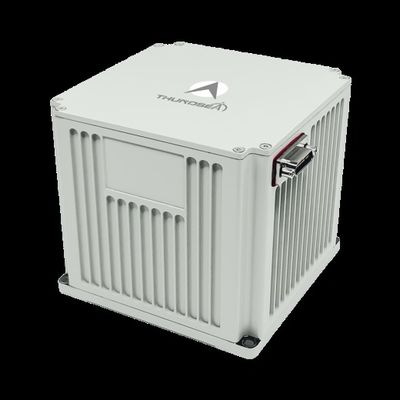

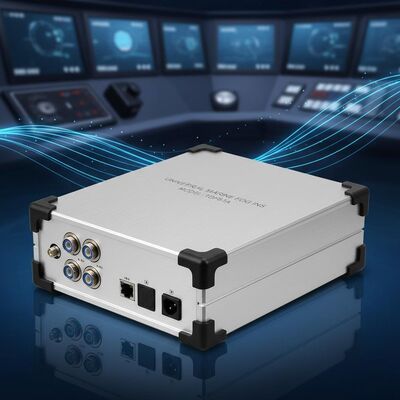

Stabiel prestatiesysteem met hoge betrouwbaarheid Universaal maritiem glasvezel-inertiaal navigatiesysteem TDF61A
Belangrijkste kenmerken
Merknaam:
NAVI OPTICS
Modelnummer:
TDF61A
Plaats van herkomst:
China
Certificering:
CCS
Minimale bestelhoeveelheid:
Eén set
Betalingsvoorwaarden:
T/T, L/C
Standaard Verpakking:
Kartonnen doos
Productoverzicht
TDF61A maritieme glasvezel INS levert stabiele prestaties met een nauwkeurigheid van ≤4 nm/u, ondersteunt meerdere navigatiemodi en is bestand tegen extreme omgevingen. Beschikt over meer dan 20.000 uur MTBF, compact ontwerp en uitgebreide interfaces voor USV's/UUV's.
Product aangepaste attributen
Markeren
maritiem glasvezel traagheidsnavigatiesysteem
,universeel traagheidsnavigatiesysteem met garantie
,Inertiële navigatiesysteem met hoge betrouwbaarheid
Productbeschrijving
Stabiel prestatiemodel TDF61A Universaal maritiem glasvezel-inertiaal navigatiesysteem
Dit universele maritieme laserinertiale navigatiesysteem (INS) maakt gebruik van laser gyros en kwartsbuigversnellingsmeters als kernsensoren.Het gebruik van een strapdown-inertiële navigatiesysteemarchitectuur met geavanceerde navigatiesoftware die op hoge snelheid draaitHet systeem ondersteunt meerdere werkwijzen, waaronder puur traagheidsnavigatie, traagheidsnavigatie/satellietgebaseerde geïntegreerde navigatie,en een geïntegreerde navigatie met traagheid/snelheidshulp, die volledige navigatieparameters voor verschillende zeeplatforms levert.
Toepassingen
geschikt voor kleine en middelgrote onbemande oppervlakteschepen (USV's), onbemande onderwatervoertuigen (UUV's), onderwater geleide wapens,en andere platformen die in complexe omgevingen met hoge snelheden werken, grote temperatuurvariaties en sterke trillingen.
Belangrijkste kenmerken
- met een vermogen van niet meer dan 50 W
- Stabiele prestaties en hoge betrouwbaarheid
- Systemfoutdetectie- en alarmmogelijkheden
- Digitale uitgangsinterfaces, met inbegrip van Ethernet- en RS422-seriepoorten
Technische specificaties
| Parameter | Specificatie |
|---|---|
| Accelerometer | |
| Maanden Bias Herhaalbaarheid | ≤ 50 μg |
| Maanden Schaalfactor nauwkeurigheid | ≤ 50 ppm |
| Giro | |
| Biasherhaalbaarheid | 00,02°/uur tot 0,01°/uur |
| Accuraatheid van schaalfactoren | ≤ 50 ppm |
| Willekeurige wandeling | ≤ 0,005°/√hr,1σ |
| Kenmerken | |
| Hoekverhouding | ≥ ± 400°/sec |
| Hoekversnelling | 100000°/sec2 |
| Versnelling | > 25 g |
| Een hoekige houding | Elke oriëntatie |
| Snelheidsnauwkeurigheid | ≤ 3,0 kn |
| Starttijd | ≤ 10 sec |
| Input/output | 3 RS422 full-duplex seriële poorten, 1 100M Ethernet poort |
| Uitlijning | |
| Tijd | ≤15min |
| Positie nauwkeurigheid (pure traagheid) | ≤ 4 nm/1 uur |
| Positiegewogenheid (inertie/DVL-combinatie) | ≤ 0,6%D |
| Prestaties van AHRS-toepassingen | |
| Hoogte van de koers | ≤ 0,2°sec ((L) |
| Pitch & Roll nauwkeurigheid | ≤ 0,04° |
| Kenmerken | |
| Energieverbruik | < 15 W |
| Afmetingen | 110*110*100 |
| Gewicht | < 1,7 kg |
| Temperatuur | -40°C tot 60°C |
| Schok | 15 g, halve sinusgolf 11 ms |
| Inlaatspanning | DC24V ((± 25%) |
| Koeling | Leiding van de bevestigingsplaat |
| Vibratie | 20~2000 Hz, 6,06 g |
| MTBF | >20000 uur |
