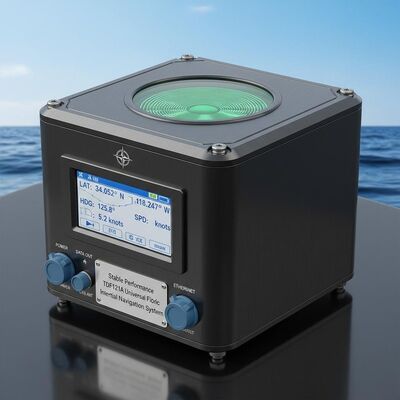

Stabiel prestatiesysteem met hoge betrouwbaarheid TDF121A
Belangrijkste kenmerken
Merknaam:
NAVI OPTICS
Modelnummer:
TDF121A
Plaats van herkomst:
China
Certificering:
CCS
Minimale bestelhoeveelheid:
Eén set
Betalingsvoorwaarden:
L/C,T/T
Standaard Verpakking:
Doos
Productoverzicht
TDF121A maritieme glasvezel INS levert hoge betrouwbaarheid met een gyro bias van 0,003°/uur, een versnellingstolerantie van 25 g en een MTBF van meer dan 20.000 uur. Beschikt over Ethernet/RS422-interfaces, ondersteunt inertiële/GNSS/DVL-integratie voor USV's/UUV's in extreme omgevingen.
Product aangepaste attributen
Markeren
maritiem glasvezel traagheidsnavigatiesysteem
,universeel traagheidsnavigatiesysteem met garantie
,Inertiële navigatiesysteem met hoge betrouwbaarheid
Productbeschrijving
TDF121A Universaal maritiem glasvezel-inertiaal navigatiesysteem
Een zeer betrouwbaar maritiem inertiële navigatiesysteem met stabiele prestaties voor veeleisende maritieme toepassingen.
Productoverzicht
Dit universele marine-laserinertiaal navigatiesysteem (INS) bevat laser gyros en kwartsbuigversnellingsmeters als kernsensoren.Gebruik maken van een strapdown inertiële navigatiesysteem met hogesnelheid interne geavanceerde navigatie softwareHet systeem ondersteunt meerdere operationele modi, waaronder puur traagheidsnavigatie, traagheidsnavigatie/satelliet-geïntegreerde navigatie,en een geïntegreerde navigatie met traagheid/snelheidshulp.
Toepassingen
Ideaal voor kleine en middelgrote onbemande oppervlakteschepen (USV's), onbemande onderwatervoertuigen (UUV's), geleide onderwaterwapens en platforms die in complexe omgevingen met hoge snelheden werken.grote temperatuurverschillen, en sterke trillingen.
Belangrijkste kenmerken
- met een vermogen van niet meer dan 50 W
- Stabiele prestaties en hoge betrouwbaarheid
- Systemfoutdetectie- en alarmmogelijkheden
- Digitale uitgangsinterfaces, met inbegrip van Ethernet- en RS422-seriepoorten
Technische specificaties
| Parameter | Specificatie |
|---|---|
| Type | TDF121A |
| Herhaalbaarheid van de versnellingsmeterbias | ≤ 10 μg |
| Accelerometer schaalfactor nauwkeurigheid | ≤ 10 ppm |
| Herhaalbaarheid van gyro-bias | 00,003°/uur tot 0,001°/uur |
| Giro schaalfactor nauwkeurigheid | ≤ 20 ppm |
| Willekeurige wandeling | ≤ 0,0006°/√ uur,1σ |
| Hoekverhouding | ≥ ± 400°/sec |
| Hoekversnelling | 100000°/sec2 |
| Versnelling | > 25 g |
| Een hoekige houding | Elke oriëntatie |
| Snelheidsnauwkeurigheid | ≤ 1,20 kn |
| Starttijd | ≤ 10 sec |
| Invoer/Uitvoer | 3 RS422 full-duplex seriële poorten, 1 100M Ethernet poort |
| Uitlijningstijd | ≤ 30 min |
| Positiegewogenheid (pure traagheid) | ≤ 1 nm/4 uur |
| Positiegewogenheid (inertie/DVL-combinatie) | ≤ 0,2%D |
| Hoogte van de lijn (AHRS) | ≤ 0,03°sec ((L) |
| Pitch & Roll nauwkeurigheid | ≤ 0,02° |
| Energieverbruik | < 18 W |
| Afmetingen | 250*220*160 mm |
| Gewicht | < 9 kg |
| Werktemperatuur | -40°C tot 60°C |
| Schokbestendigheid | 15 g, halve sinusgolf 11 ms |
| Inlaatspanning | DC24V ((± 25%) |
| Koelmethode | Leiding van de bevestigingsplaat |
| Trillingsweerstand | 20~2000 Hz, 6,06 g |
| MTBF | >20000 uur |
