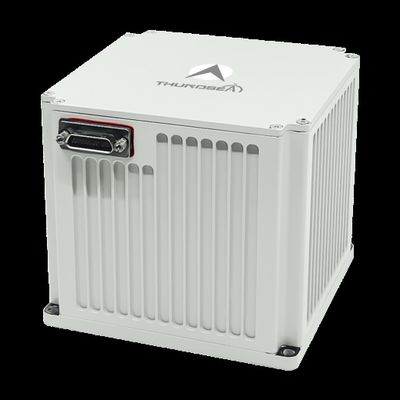

Stabiel prestatiesysteem met hoge betrouwbaarheid TDF99A Universal Marine Fiber Optic Inertial Navigation System met realtime navigatiegegevens
Belangrijkste kenmerken
Merknaam:
NAVI OPTICS
Modelnummer:
TDF99A
Plaats van herkomst:
China
Certificering:
CCS
Minimale bestelhoeveelheid:
Eén set
Betalingsvoorwaarden:
L/C,T/T
Standaard Verpakking:
Doos
Productoverzicht
TDF99A maritieme glasvezel INS levert een snelheidsnauwkeurigheid van ≤1,2kn en een MTBF van meer dan 20.000 uur. Beschikt over lasergyro's, kwartsversnellingsmeters en ondersteunt traagheids-/GNSS/DVL-integratie voor USV's/UUV's in extreme omgevingen.
Product aangepaste attributen
Markeren
maritiem navigatiesysteem met glasvezel
,universele inertiële navigatiesysteem
,TDF99A traagheidsnavigatiesysteem
Productbeschrijving
Stabiel prestatiesysteem TDF99A Universaal maritiem navigatiesysteem met glasvezel
Geavanceerd maritiem laserinertiaal navigatiesysteem met laser gyros en kwartsbuigversnellingsmeters in een strapdown-architectuur met hogesnelheidsnavigatie-software voor real-time gegevensuitvoer.
Toepassingen
Ideaal voor kleine en middelgrote onbemande oppervlakteschepen (USV's), onbemande onderwatervoertuigen (UUV's), geleide onderwaterwapens en platforms die in complexe omgevingen met hoge snelheden werken.grote temperatuurverschillen, en sterke trillingen.
Belangrijkste kenmerken
- met een vermogen van niet meer dan 50 W
- Stabiele prestaties en hoge betrouwbaarheid
- Systemfoutdetectie- en alarmmogelijkheden
- Digitale uitgangsinterfaces, met inbegrip van Ethernet- en RS422-seriepoorten
Technische specificaties
| Type | TDF99A |
| Accelerometer | |
| Maanden Bias Herhaalbaarheid | ≤ 10 μg |
| Maanden Schaalfactor nauwkeurigheid | ≤ 10 ppm |
| Giro | |
| Biasherhaalbaarheid | 00,005°/uur tot 0,003°/uur |
| Accuraatheid van schaalfactoren | ≤ 20 ppm |
| Willekeurige wandeling | ≤ 0,0008°/√ uur,1σ |
| Performance kenmerken | |
| Hoekverhouding | ≥ ± 400°/sec |
| Hoekversnelling | 100000°/sec2 |
| Versnelling | > 25 g |
| Een hoekige houding | Elke oriëntatie |
| Snelheidsnauwkeurigheid | ≤ 1,2 kn |
| Starttijd | ≤ 10 sec |
| Invoer/Uitvoer | 3 RS422 full-duplex seriële poorten, 1 100M Ethernet poort |
| Uitlijning | |
| Uitlijningstijd | ≤ 30 min |
| Positiegewogenheid (pure traagheid) | ≤ 1 nm/2 uur |
| Positiegewogenheid (inertie/DVL-combinatie) | ≤ 0,3%D |
| Prestaties van AHRS-toepassingen | |
| Hoogte van de koers | ≤ 0,05°sec ((L) |
| Pitch & Roll nauwkeurigheid | ≤ 0,02° |
| Fysieke kenmerken | |
| Energieverbruik | < 18 W |
| Afmetingen | 158*161*135 mm |
| Gewicht | < 4 kg |
| Werktemperatuur | -40°C tot 60°C |
| Schokbestendigheid | 15 g, halve sinusgolf 11 ms |
| Inlaatspanning | DC24V ((± 25%) |
| Koelmethode | Leiding van de bevestigingsplaat |
| Trillingsweerstand | 20~2000 Hz, 6,06 g |
| MTBF | >20000 uur |
