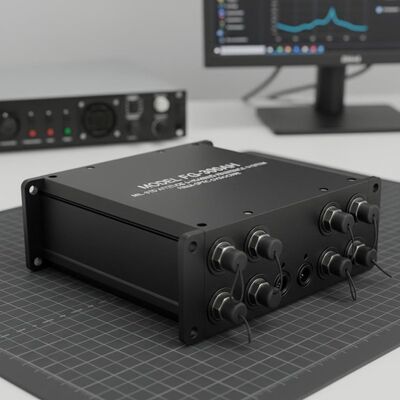

Model FG-300AH Kosteneffectief internationaal standaard houdings- en richtingsreferentiesysteem met glasvezel gyroscoop
Belangrijkste kenmerken
Merknaam:
NAVI OPTICS
Modelnummer:
FG-300AH
Plaats van herkomst:
China
Certificering:
CCS
Minimale bestelhoeveelheid:
Eén set
Betalingsvoorwaarden:
T/T
Standaard Verpakking:
Kartonnen doos
Productoverzicht
Kosteneffectieve FG-300AH AHRS met duurzaamheid van internationale kwaliteit. Beschikt over glasvezelgyro's, een standnauwkeurigheid van 0,01° en werkt bij -40°C tot +70°C. Ideaal voor maritieme, voertuig- en antennestabilisatietoepassingen.
Product aangepaste attributen
Markeren
kosteneffectief attitude heading referentie systeem
,FG-300AH traagheidsnavigatiesysteem
,betaalbare AHRS met garantie
Productbeschrijving
Model FG-300AH Houding- en koersreferentiesysteem
Het FG-300AH Attitude and Heading Reference System (AHRS) is een kosteneffectieve traagheidsnavigatie- en meetoplossing ontworpen voor het meten van de driedimensionale stand, hoeksnelheid, versnelling en andere bewegingsparameters van dragers. Dit systeem is vervaardigd volgens internationale normen en levert betrouwbare prestaties in veeleisende omgevingen.
Systeemoverzicht
De FG-300AH maakt gebruik van glasvezel-gyroscooptechnologie en kwartsbuigingsversnellingsmeters, waardoor systeemnauwkeurigheid wordt bereikt door uiterst nauwkeurige foutkalibratie en -compensatie. Geavanceerde technische kenmerken, waaronder elektromagnetische afscherming, ontwerp van de thermische balans, modale trillingsanalyse, afdichtingsontwerp en strikte productieprocessen zorgen voor een uitzonderlijk aanpassingsvermogen aan de omgeving.
Belangrijkste kenmerken
- Kosteneffectieve glasvezel-gyrotechnologie
- Kalibratie en compensatie van foutparameters op systeemniveau
- Volledige temperatuurdomeintemperatuurcompensatie
- Zelfuitlijning tegen turbulentie en zelfuitlijning met bewegende basis
- Compatibel met satellietnavigatie-, meter- en DVL-systemen
- Configureerbaar voor gecombineerde navigatie en gedempte navigatiemodi
- Gebouwd volgens internationale normen
Toepassingen
- Maritieme kompassystemen met lage en gemiddelde nauwkeurigheid
- Voertuignavigatie en -controle
- Antennestabilisatiecontrole
- Referentie van de houdingskop
- AUV-positionering en -oriëntatie
Technische specificaties
| Gyroscoopprestaties | ||
|---|---|---|
| Geen bias-stabiliteit | 0,1°/u, 1σ | |
| Herhaalbaarheid zonder bias | 0,1°/u, 1σ | |
| Niet-lineariteit van schaalfactoren | 50 ppm, 1σ | |
| Prestaties van de accelerometer | ||
| Geen bias-stabiliteit | 30μg, 1σ | |
| Herhaalbaarheid zonder bias | 30μg, 1σ | |
| Stabiliteit van de schaalfactor | 30 ppm, 1σ | |
| Systeemprestaties | ||
| Opstarttijd | 10 minuten | |
| Nauwkeurigheid van houding | 0,01°, 1σ | |
| Nauwkeurigheid van koers | 0,4*sec(Lat)°, 1σ | |
| Positiefout (met DVL) | 1,5% van de afgelegde afstand | |
| Meetbereik | ||
| Hoeksnelheid | ±300°/s | |
| Versnelling | ±40g | |
| Bedrijfsomgeving | ||
| Bedrijfstemperatuur | -40℃ tot +70℃ | |
| Opslagtemperatuur | -55℃ tot +85℃ | |
| Trillingen | 0,04g²/Hz @ 2-2000Hz | |
| Schokbestendigheid | 30 g @ 6 ms / 50 g @ 11 ms | |
| Elektrische kenmerken | ||
| Bedrijfsspanning | 28VDC | |
| Stroomverbruik | ≤14W | |
| Communicatie-interface | RS422/RS232 | |
| Fysieke kenmerken | ||
| Afmetingen (B*D*H) | 88*93*130mm | |
| Gewicht | ≤1,4 kg | |
