TDD-5 Digitaal Repeater Compass met 0,1° nauwkeurigheid, 24V gelijkstroom en RS422/RS232 interface voor scheepsnavigatie
Belangrijkste kenmerken
Merknaam:
Navioptics
Modelnummer:
TDD-5
Plaats van herkomst:
China
Certificering:
CCS
Minimale bestelhoeveelheid:
1
Betalingsvoorwaarden:
T/T
Productoverzicht
TDD-5 digitaal repeaterkompas: compact scheepskompas met een nauwkeurigheid van 0,1°, IP22-bescherming en RS422/RS232-interface. Voorzien van analoog/digitaal display met instelbare helderheid voor betrouwbare koersoverdracht.
Product aangepaste attributen
Afmetingen:
Getoond in de schetsafmetingstekening
Gewicht:
Ongeveer 1 kg
Lezingsnauwkeurigheid:
0.1°
Bedrijfstemperatuur:
-15℃ ~ + 60℃
Spanning:
24 V gelijkstroom
Stroomverbruik:
ongeveer 6W
Productbeschrijving

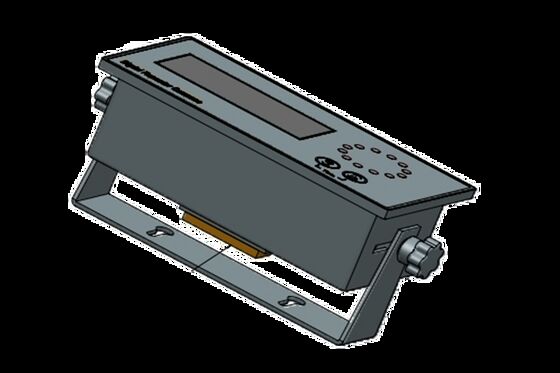

TDD-5 digitaal repeaterkompas
Productoverzicht
Het TDD-5 digitale repeaterkompas is een modern repeaterkompas met een compact ontwerp en flexibele installatieopties, waaronder ingebedde, aan de muur gemonteerde of desktopconfiguraties. Dit geavanceerde instrument verzendt de koersgegevens van het schip van het gyrokompas naar elke locatie op het schip.
Door gebruik te maken van de nieuwste elektronische en computertechnologieën bepaalt het repeaterkompas nauwkeurig de boeg- en achterstevenlijnen ten opzichte van het geografische noorden, onafhankelijk van de locatie van de gyrokompas.
Het kompas biedt dubbele weergavemodi: analoog en digitaal, met instelbare verlichtingshelderheid die wordt geregeld via knoppen op het voorpaneel.
Technische specificaties
| Specificatie | Details |
|---|---|
| Afmetingen | Zoals weergegeven in de maatschets |
| Gewicht | Ongeveer 1kg |
| Nauwkeurigheid lezen | 0,1° |
| Beschermingsniveau | IP22 |
| Bedrijfstemperatuur | -15℃ tot +60℃ |
| Spanning | 24 V gelijkstroom |
| Stroomverbruik | Ongeveer 6W |
| Rubriek Seriële interface | RS422 of RS232 (NMEA) |
| RS422-poort | 4800 baud, 1 startbit, 1 stopbit, geen pariteit |
| Cyclustijd | 120 ms |
Naleving van NMEA-interface:Informatieoverdracht voldoet aan NMEA0183 versie 2.00 (IEC 61162-1). Ondersteunde uitspraken zijn onder meer:
- $xxHDTxxx.x,T*cc<CR><CF>
- $xxHDM,xxx.x,T*cc<CR><CF>
- $xxHDGxxx.x,,*cc<CR><LF>
Waarbij: xxx.x de waarde van de repeater-kompaskoers vertegenwoordigt, *CC de hexadecimale controlebit is (00-FF), <CR> Enter is en <CF> Migratie is.
Afmetingstekening
