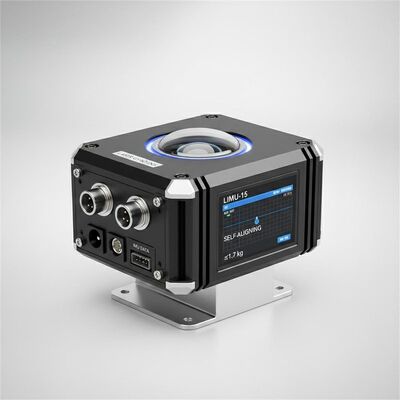

LIMU-15 Laser Gyroscoop Inertiële Navigatiesysteem met realtime locatiegegevens, zelfopstelling en ≤1,7 kg Gewicht
Belangrijkste kenmerken
Merknaam:
Navioptics
Modelnummer:
LIMU-15
Plaats van herkomst:
China
Minimale bestelhoeveelheid:
1
Betalingsvoorwaarden:
T/T
Standaard Verpakking:
Carton package
Productoverzicht
LIMU-15 lasertraagheidsnavigatiesysteem: Zeer nauwkeurige strapdown-navigatie met ≤0,1°/u gyrostabiliteit, ≤5×10⁻⁵g accelerometerprecisie en ≤8nm/u positioneringsfout. Compact, robuust ontwerp (-40°C tot +70°C), snelle opstarttijd van 8 seconden en meerdere interface-opties voor veelzijdige industriële toepassingen.
Product aangepaste attributen
Markeren
Real-time locatiegegevens traagheidsnavigatiesysteem
,Zelfuitlijnende lasergyroscoop INS
,≤1
Productbeschrijving
Meerdere doeleinden LIMU-15 Laser Inertial Navigation System
Het inertiële navigatiesysteem van de lasergyroscoop LIMU-15 is voorzien van een kerninertiële navigatie-eenheid bestaande uit een drieassige lasergyroscoop van type 30 in combinatie met een drieassige flexibele kwartsversnellingsmeterBelangrijke onderdelen zijn: secundaire stroomvoorziening, navigatiecomputer, stroomfrequentie-omrekeningscircuit, gyroscoop, gyroscoop, accelerometer en mechanische structuur.
Systemcapaciteiten
- Biedt realtime informatie over locatie, koers, horizontale houding, snelheid en hoek snelheid
- Voltooit de initiële uitlijning in beweging wanneer de geleidingsinformatie geldig is
- Kenmerken zelfcorrectie en gegevensopslag
- Coördinaten systemen kunnen worden uitgelijnd met andere apparaten door middel van parameter instellingen
Technische prestatiespecificaties
| Parameter | Specificatie |
|---|---|
| Navigatiesysteem | Strap-down inertiële navigatie |
| Voorbereidingstijd | ≤ 8 s (van stroomvoorziening tot zelfcontrole) |
| Tijdslijning | 10min (Alternatief voor 5min, 10min, 15min) |
| Aanpassingsmethoden | Zelfopstelling |
Nauwkeurigheid van de kerncomponenten
Giro-kompas
| Parameter | Specificatie |
|---|---|
| Stabiliteit zonder vooroordelen | ≤ 0,1°/h (1σ) |
| Nul Bias Herhaalbaarheid | ≤ 0,05°/h (1σ) |
| Fout met schaalfactor | ≤ 20 ppm (1σ) |
| Willekeurige wandeling | ≤ 0,02°/√h (1σ) |
| Bereik | ± 1000°/s |
Accelerometer
| Parameter | Specificatie |
|---|---|
| Stabiliteit zonder vooroordelen | ≤ 5*10−5 g (1σ) |
| Nul Bias Herhaalbaarheid | ≤ 5*10−5 g (1σ) |
| Fout met schaalfactor | ≤ 50 ppm (1σ) |
| Bereik | -30 g ~ +30 g |
| Parameter | Specificatie |
|---|---|
| Gezichtsnauwkeurigheid (zuiver traag) | Post: ≤ 0,4°secφ (1σ, 1h) Houding: ≤ 0,02° (1σ, 1h) |
| Zuivere inertiële navigatie nauwkeurigheid | Verwijderingsfout: ≤ 8 nautische mijl/uur (ergste toestand) ≤ 3 nautische mijl/uur (CEP50) |
| Maximaal meetbereik | Verhooghoek: ±90° Koershoek: 0°360° Rolhoek: ±180° |
| Hoek snelheid van de pitch en de richting | ± 1000°/s |
| Navigatiedata-updatepercentage | ≥ 100 Hz |
| Stroominvoerbereik | 24 ± 2 V |
| Normaal gebruik verbruik | ≤ 15 W |
| Fysieke parameters | Gewicht: ≤1,7 kg Grootte: 115 mm * 115 mm * 90 mm |
| Havensystemen | 1 RS-232, 1 RS485 en 1 RS-422 |
| Operatietemperatuur | -40 °C +70 °C |
Inertiële navigatiesysteem LIMU-15
