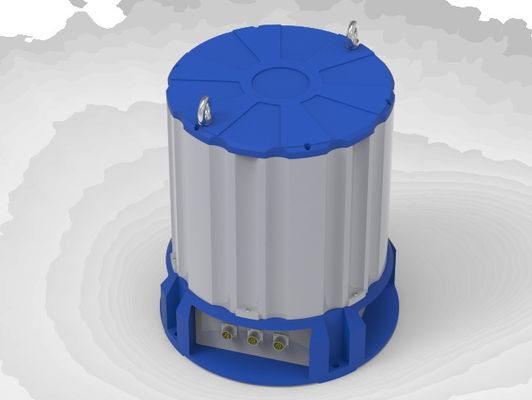

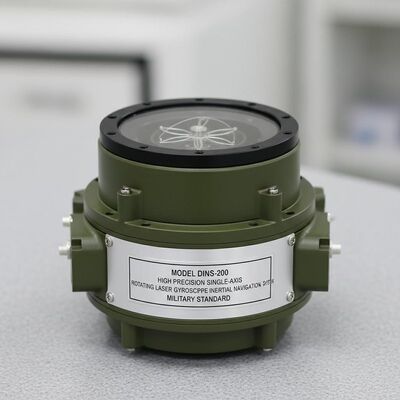

Model DINS-200 High Precision Single-Axis Rotating Laser Gyroscope Inertial Navigation System met militaire standaard
Belangrijkste kenmerken
Merknaam:
NAVI OPTICS
Modelnummer:
DINS-200
Plaats van herkomst:
China
Certificering:
CCS
Minimale bestelhoeveelheid:
Eén set
Betalingsvoorwaarden:
T/T
Standaard Verpakking:
Kartonnen doos
Productoverzicht
DINS-200 uiterst nauwkeurige roterende lasergyro met één as INS biedt een koersnauwkeurigheid van ≤30 boogseconden, ondersteunt multi-sensorintegratie (GNSS/kilometerteller) en beschikt over online zelfkalibratie. Duurzaamheid op militair niveau voor schepen, UUV's en raketlanceervoertuigen.
Product aangepaste attributen
Markeren
enkelassige roterende lasergyro
,Hoogprecisie inertiële navigatiesysteem
,roterende lasergyro met garantie
Productbeschrijving
Model DINS-200 High Precision Single-Axis Rotating Laser Gyroscope Inertial Navigation System
Productoverzicht
Het DINS-200 eenassige roterende laser gyroscoop inertiële navigatiesysteem is een hoogwaardige inertiële navigatie- en meetapparatuur.Gemaakt met geavanceerde laser gyroscoop met hoge precisie en kwarts flexibele accelerometer technologie, dit systeem levert uitzonderlijke prestaties door geavanceerde foutkalibratie, temperatuurcompensatie,met een vermogen van niet meer dan 50 W,.
Met elektromagnetisch afscherming ontwerp, thermische balans optimalisatie, trillingsmodus engineering, afdichting ontwerp, en strenge productie standaarden,De DINS-200 zorgt voor een uitstekende aanpasbaarheid aan het milieu voor veeleisende toepassingen.
Belangrijkste kenmerken
- High-precision twee-frequentie mechanisch ditherde laser gyroscoop
- On-line zelfkalibratie en zelfcompensatie van fouten door middel van eenassige rotatie
- Vermogen tot zelfopstelling bij het reizen tegen verstoring
- Uitgebreide invoerinterface voor satellietnavigatiesystemen, kilometerteller, Dopplerlog, elektromagnetisch log, hoogtemeter en onderwater akoestische positioneringssystemen met ultra-korte basislijn
- Meerdere werkwijzen met automatische of handmatige selectie van pure traagheid, demping of geïntegreerde navigatie op basis van externe referentie-informatie
- Uitstekende aanpassingsvermogen voor het milieu
- Naleving van militaire normen
Toepassingen
- Navigatie van schepen met hoge precisie
- Navigatie en positionering van onbemande onderzeese duikboten
- Positionering en oriëntatie van geodetische voertuigen voor artillerie
- Positionering en oriëntatie van raketlanceermotoren
- Hoogprecise houdingsmeting
Technische specificaties
Elektrische kenmerken
- Stroomvoorziening: 28VDC (18-36VDC), < 100W
- Communicatie: Configureerbare seriële poorten (921600), Ethernet-poort, 2 CAN-businterfaces, 1 PPS-interface, pulsinterface van de kilometerteller
- Maximale uitgangsfrequentie: 1000 Hz
Werkomgeving
- Werk-/opslagtemperatuur: -40°C tot +60°C / -55°C tot +80°C
- Vibratie: 1 g sinus @ 5-50 Hz
- Schokbestendigheid: Normale werking/geen schade onder 30g@6ms / 50g@11ms
Fysieke kenmerken
- Afmeting: φ480 mm * 520 mm (diameter * hoogte)
- Gewicht: ≤ 62 kg (zonder bufferbasis)
Meetbereik
- Hoeksnelheid: ±400°/s
- Versnelling: ±15 g
Prestatiespecificaties
| Parameter | Modus | Specificatie |
|---|---|---|
| Ruimte (RMS) | Pure traagheid | ≤ 60 boogseconden |
| Demping/combinatie | ≤ 30 boogseconden | |
| Roll Pitch (RMS) | Pure traagheid | ≤ 30 boogseconden |
| Demping/combinatie | ≤ 15 boogseconden | |
| Positie (CEP) | Zuiver traag | ≤ 2 nm/48 uur |
| Geleide combinatie | ≤ 2 m | |
| Dopplemeter demping | ≤ 1 nm/48 uur | |
| Elektromagnetische demping van de meter | ≤ 1,5 nm/48 uur | |
| Odometercombinatie | ≤ 0,15% OD | |
| Vermogen van de voertuighouder | Pure traagheid | ≤ 0,6 m/s |
| Demping | ≤ 0,2 m/s | |
| Gecombineerd | ≤ 0,1 m/s | |
| Starttijd | Marine Marina | ≤ 12 uur |
| Maritieme offshore | ≤ 12 uur met GNSS | |
| Landgebaseerde statische gegevens | ≤7min | |
| Reizen over land | ≤15min bij OD | |
| Heve (RMS) | 2.5 cm of 2,5% |
