Op het voertuig gemonteerde optische gyro-positioneringsapparatuur voor landnavigatie TDL85A met een herhaalbaarheid van ≤ 0,003°/h, een hoekgraad van ≥ ± 400°/sec en een gewicht van < 8 kg
Belangrijkste kenmerken
Merknaam:
NAVI OPTICS
Modelnummer:
TDL85A
Plaats van herkomst:
China
Certificering:
CCS
Minimale bestelhoeveelheid:
Eén set
Leveringscapaciteit:
10 sets per maand
Levertijd:
5-8 werkdagen
Standaard Verpakking:
Kartonnen doos
Productoverzicht
De TDL85A op een voertuig gemonteerde optische gyroscoop levert nauwkeurige navigatie met een afwijking van ≤0,003°/u, een nauwkeurigheid van ≤2 ppm en een snelheid van ±400°/sec. Gecertificeerd voor -40℃~60℃ werking, ondersteunt het ZUPT-, GNSS- en kilometertellerintegratie voor tanks, onderzoeksvoertuigen en onbemande platforms.
Product aangepaste attributen
Markeren
Voertuiggebonden Optische Gyro Navigatie
,Landmacht traagheidsnavigatiesysteem
,Optische Gyro traagheidsnavigatiesysteem
Bias herhaalbaarheid:
≤ 0,003°/H
Willekeurige wandeling:
≤0,0008°/√uur
Accuraatheid van schaalfactoren:
≤2 ppm
Hoeksnelheid:
≥±400°/sec
Afmetingen:
232×186×160
Gewicht:
<8kg
Productbeschrijving

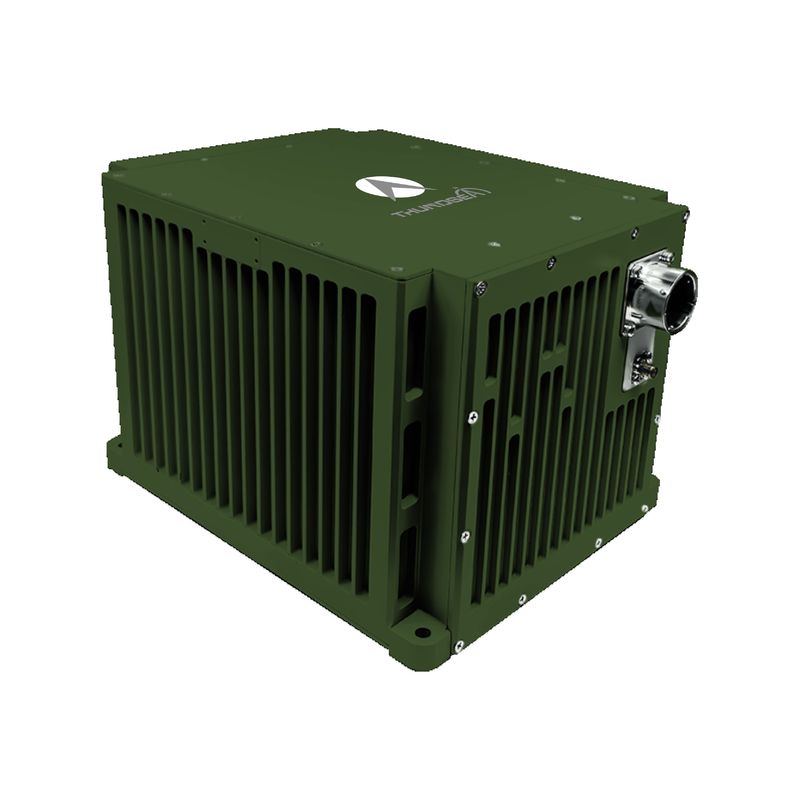

Optische toerusting voor de oriëntatie van de positionering van gyroscopen op voertuigen voor de navigatie van de landmacht TDL85A
Dit op het voertuig gemonteerde optische gyrosysteem voor positionering en oriëntatie maakt gebruik van laser- of glasvezelgyroscopen in combinatie met kwartsversnellingsmeters als kernsensoren.Gebruik maken van een strapdown-inertiële navigatiesysteem (SINS) met geavanceerde navigatiesoftware, levert het real-time navigatiegegevens via meerdere operationele modi.
Systemcapaciteiten
De apparatuur biedt volledige voertuignavigatieparameters, waaronder positie, snelheid en houding om aan de uiteenlopende vereisten van verschillende voertuigplatformen te voldoen.De operationele modi omvatten Zero-Velocity Update (ZUPT) voor stationaire kalibratie., inertiële/GNSS geïntegreerde navigatie (GPS/BeiDou) en inertiële/odometer integratie.
Toepassingsgebieden
- Geodetische onderzoeksvoertuigen
- Tanken en zelfrijdende artillerie
- Vervoertuigen voor infanterie
- Onbemande voertuigen
- Hoogsnelheidstreinen
- Landbouwmachinevoertuigen
Performance-kenmerken
- met een vermogen van meer dan 50 W
- Automatische navigatie, zero-speed update (ZUPT) en geïntegreerde navigatie met kilometerteller en/of satellietgebaseerde systemen
- Geschikt voor gebruik in gebieden met een hoge breedtegraad (± 65°), extreem koude omstandigheden en op grote hoogte
- Hoog betrouwbaar ontwerp
Technische specificaties
| Type parameter | Specificatie |
|---|---|
| Versnellingsmeter Maanden Bias Herhaalbaarheid | ≤ 10 μg |
| Accelerometer Maanden schaalfactor nauwkeurigheid | ≤ 10 ppm |
| Herhaalbaarheid van gyro-bias | ≤ 0,003°/h |
| Giro schaalfactor nauwkeurigheid | ≤ 2 ppm |
| Willekeurige wandeling | ≤ 0,0008°/√ uur |
| Hoekverhouding | ≥ ± 400°/sec |
| Hoekversnelling | 100000°/sec2 |
| Versnelling | > 25 g |
| Een hoekige houding | Elke oriëntatie |
| Uitlijningstijd | ≤ 8min |
| Invoer/Uitvoer | 3 RS422 full-duplex seriële poorten, 1 100M Ethernet poort |
| Noordvinding/oriëntatie nauwkeurigheid | ≤ 7 m |
| Inertiële navigatie/Odometer combinatie | ≤ 0,1%D |
| Het lager behoudt nauwkeurigheid/2h | ≤ 0,5 mil |
| Gecombineerde nauwkeurigheid van de navigatiepositie | ≤ 0,3mil |
| AHRS-richtingsnauwkeurigheid | ≤ 0,3mil |
| AHRS Pitch & Roll nauwkeurigheid | ≤ 0,2 mil |
| Energieverbruik | < 30 W |
| Afmetingen | 232*186*160 |
| Gewicht | < 8 kg |
| Werktemperatuur | -40°C tot 60°C |
| Schokbestendigheid | 15 g, halve sinusgolf 11 ms |
| Inlaatspanning | DC24V ((± 25%) |
| Koelmethode | Leiding van de bevestigingsplaat |
| Trillingsweerstand | 20~2000 Hz, 6,06 g |
| MTBF | >20000 uur |
