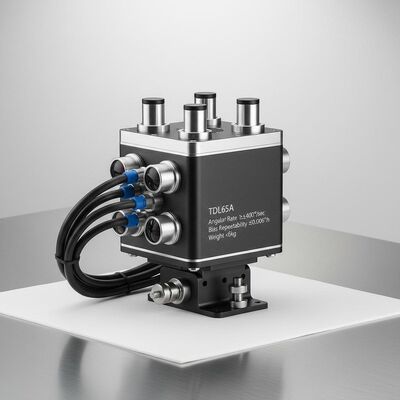

TDL65A Optische toerusting voor het bepalen van de positie van de gyroscoop, gemonteerd op een voertuig, met hoeksnelheid ≥±400°/sec, herhaalbaarheid van de bias ≤0,006°/h en gewicht < 6 kg
Belangrijkste kenmerken
Merknaam:
NAVI OPTICS
Modelnummer:
TDL65A
Plaats van herkomst:
China
Certificering:
CCS
Minimale bestelhoeveelheid:
Eén set
Leveringscapaciteit:
10 sets per maand
Levertijd:
5-8 werkdagen
Standaard Verpakking:
Kartonnen doos
Productoverzicht
Het TDL65A op een voertuig gemonteerde optische gyrosysteem levert een bias-herhaalbaarheid van ≤0,006°/h en een hoeksnelheid van ≥±400°/sec. Ondersteunt ZUPT-, GNSS- en kilometertellerintegratie voor tanks, UAV's en onderzoeksvoertuigen. Werkt onder extreme omstandigheden (-40℃~60℃) met een MTBF van meer dan 20.000 uur.
Product aangepaste attributen
Markeren
Geavanceerd traagheidsnavigatiesysteem
,Vervoertuig gemonteerd traagheidsnavigatiesysteem
Bias herhaalbaarheid:
≤ 0,006°/h
Accuraatheid van schaalfactoren:
≤3 ppm
Willekeurige wandeling:
≤ 0,0015°/√hr
Hoeksnelheid:
≥±400°/sec
Afmetingen:
193×169×160
Gewicht:
<6kg
Productbeschrijving
Geavanceerde optische gyroposicionerings- en oriëntatieapparatuur voor de navigatie van de landmacht TDL65A
Het op het voertuig gemonteerde optische gyrosysteem voor positionering en oriëntatie maakt gebruik van laser-/vezeloptische gyros en kwartsversnellingsmeters als kernsensoren.Het invoeren van een strapdown-inertiale navigatie-architectuur met geavanceerde navigatie-algoritmenDeze productreeks ondersteunt meerdere operationele modi, waaronder Zero Velocity Update (ZUPT), GNSS-geassisteerde traagheidsnavigatie,en inertiële navigatie met kilometerteller.
Toepassingsgebieden
- Geodetische onderzoeksvoertuigen
- Tanken en zelfrijdende artillerie
- Vervoertuigen voor infanterie
- Onbemande voertuigen
- Hoogsnelheidstreinen
- Landbouwmachinevoertuigen
Performance-kenmerken
- Autonome navigatiemogelijkheden
- de functionaliteit Zero-Velocity Update (ZUPT)
- Geïntegreerde navigatie met kilometertellers en satellietgebaseerde systemen
- Hoog betrouwbaar ontwerp
- Geschikt voor gebieden met een hoge breedtegraad (± 65°), extreem koude omstandigheden en grote hoogte
- met een vermogen van meer dan 50 W
Technische specificaties
| Type parameter | Specificatie |
|---|---|
| Model | TDL65A |
| Herhaalbaarheid van de versnellingsmeterbias | ≤ 10 μg |
| Accelerometer schaalfactor nauwkeurigheid | ≤ 10 ppm |
| Herhaalbaarheid van gyro-bias | ≤ 0,006°/h |
| Giro schaalfactor nauwkeurigheid | ≤ 3 ppm |
| Giro Willekeurige Loop | ≤ 0,0015°/√hr |
| Hoekverhouding | ≥ ± 400°/sec |
| Hoekversnelling | 100000°/sec2 |
| Versnelling | > 25 g |
| Een hoekige houding | Elke oriëntatie |
| Uitlijningstijd | ≤ 8min |
| Invoer/Uitvoer | 3 RS422 full-duplex seriële poorten, 1 100M Ethernet poort |
| Noordvinding/oriëntatie nauwkeurigheid | ≤ 7 m |
| Inertiële navigatie/Odometer combinatie | ≤ 0,2%D |
| Bearing Accuraatheid behouden (2 uur) | ≤1,0mil |
| Gecombineerde nauwkeurigheid van de navigatiepositie | ≤ 0,5 mil |
| AHRS-richtingsnauwkeurigheid | ≤ 0,5 mil |
| AHRS Pitch & Roll nauwkeurigheid | ≤ 0,2 mil |
| Energieverbruik | < 30 W |
| Afmetingen | 193*169*160 mm |
| Gewicht | < 6 kg |
| Werktemperatuur | -40°C tot 60°C |
| Schokbestendigheid | 15 g, halve sinusgolf 11 ms |
| Inlaatspanning | DC24V ((± 25%) |
| Koelmethode | Leiding van de bevestigingsplaat |
| Trillingsweerstand | 20~2000 Hz, 6,06 g |
| MTBF | >20000 uur |
