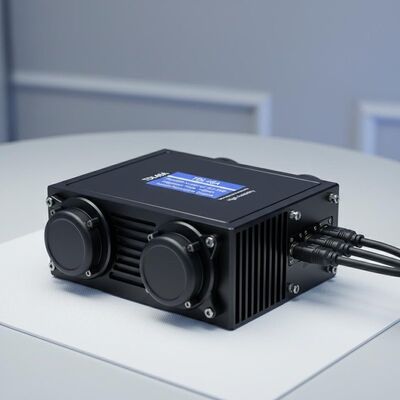

TDL46A Optische gyro-positionaliteitsapparatuur voor voertuigen met een positiegewogenheid ≤ 0,3%D, een uitlijningstijd ≤ 8 min en een zeer betrouwbaar traagheidsnavigatiesysteem
Belangrijkste kenmerken
Merknaam:
NAVI OPTICS
Modelnummer:
TDL46A
Plaats van herkomst:
China
Certificering:
CCS
Minimale bestelhoeveelheid:
Eén set
Leveringscapaciteit:
10 sets per maand
Levertijd:
5-8 werkdagen
Standaard Verpakking:
Doos
Productoverzicht
TDL46A op een voertuig gemonteerde optische gyropositioneringsapparatuur biedt uiterst nauwkeurige navigatie met een nauwkeurigheid van ≤10 m, ondersteunt meerdere integratiemodi (ZUPT/GNSS/kilometerteller) en werkt onder extreme omstandigheden (-40℃~60℃). Beschikt over een laag stroomverbruik (<20 W), compact ontwerp en 20.000+ uur MTBF voor betrouwbare prestaties in militaire en industriële voertuigen.
Product aangepaste attributen
Markeren
Optische toerusting voor gyro-positionering en oriëntatie
,op voertuigen gemonteerde optische gyro-apparatuur
,In een voertuig gemonteerde traagheidsmetingseenheid
Productbeschrijving
Optische toerusting voor oriëntatie en positionering door middel van gyroscoop TDL46A voor landmachtnavigatie
Het op het voertuig gemonteerde optische gyro-positionerings- en oriëntatie-systeem TDL46A maakt gebruik van geavanceerde laser- of glasvezel-gyroscopen in combinatie met kwartsversnellingsmeters als kerninertialsensoren.Gebruik maken van een strapdown-inertiële navigatiesysteem (SINS) -architectuur met geavanceerde navigatiealgoritmen, levert het real-time positionerings-, oriëntatie- en navigatiegegevens voor verschillende voertuigplatformtoepassingen.
Operationeel vermogen
Dit systeem ondersteunt meerdere operationele modi, waaronder Zero-Velocity Update (ZUPT), GNSS/INS geïntegreerde navigatie en kilometerteller/INS geïntegreerde navigatie.het verstrekken van uitgebreide voertuignavigatieparameters voor verschillende operationele scenario's.
Toepassingsgebieden
- Geodetische onderzoeksvoertuigen
- Tanken en gepantserde voertuigen
- Zelfrijdende artillerie-systemen
- Vervoertuigen voor infanterie
- Onbemande grondvoertuigen
- Hoogsnelheidstreinen
- Landbouwmachinevoertuigen
Performance-kenmerken
- Operationeel in gebieden met een hoge breedtegraad (± 65°), extreme kou en omgevingen op grote hoogte
- Autonome navigatiemogelijkheden met zero-speed update (ZUPT)
- Geïntegreerde navigatie met kilometertellers en satellietgebaseerde systemen
- Hoge betrouwbaarheid voor veeleisende toepassingen
- Uitlijning en initialisatie in zowel statische als dynamische (in beweging) toestanden
Technische specificaties
| Type parameter | Specificatie |
|---|---|
| Model | TDL46A |
| Accelerometer - Maanden Bias Herhaalbaarheid | ≤ 20 μg |
| Accelerometer - Maanden schaalfactor nauwkeurigheid | ≤ 20 ppm |
| Giro - Bias herhaalbaarheid | ≤ 0,008°/h |
| Giro-schaalfactor nauwkeurigheid | ≤ 5 ppm |
| Gyro - Willekeurige wandeling | ≤ 0,003°/√hr |
| Hoekverhouding | ≥ ± 400°/sec |
| Hoekversnelling | 100000°/sec2 |
| Versnelling | > 25 g |
| Een hoekige houding | Elke oriëntatie |
| Uitlijningstijd | ≤ 8min |
| Invoer/Uitvoer | 3 RS422 full-duplex seriële poorten, 1 100M Ethernet poort |
| Positiegewogenheid - Noordvinding/oriëntatie | ≤ 10 m |
| Inertiële navigatie/Odometer combinatie | ≤ 0,3%D |
| Noordvinding/oriëntatie nauwkeurigheid | ≤1,0mil |
| Het lager behoudt nauwkeurigheid/2h | ≤ 1,5 mil |
| Gecombineerde nauwkeurigheid van de navigatiepositie | ≤ 0,75mil |
| AHRS-toepassingen - Postnauwkeurigheid | ≤ 0,75mil |
| AHRS-toepassingen - Pitch & Roll Accuracy | ≤ 0,35 mil |
| Energieverbruik | < 20 W |
| Afmetingen | 195*160*108 mm |
| Gewicht | < 3,9 kg |
| Werktemperatuur | -40°C tot +60°C |
| Schokbestendigheid | 15 g, halve sinusgolf 11 ms |
| Inlaatspanning | DC24V (± 25%) |
| Koelmethode | Leiding van de bevestigingsplaat |
| Trillingsweerstand | 20-2000 Hz, 6,06 g |
| MTBF | >20000 uur |
