TDL45C op voertuigen gemonteerde optische gyro-positioneringsapparatuur met ≤ 0,003°/√ uur willekeurige wandeling, ≥ ± 400°/sec hoekfrequentie en > 15000 uur MTBF
Belangrijkste kenmerken
Merknaam:
NAVI OPTICS
Modelnummer:
TDL45C
Plaats van herkomst:
China
Certificering:
CCS
Minimale bestelhoeveelheid:
Eén set
Leveringscapaciteit:
10 sets per maand
Levertijd:
5-8 werkdagen
Standaard Verpakking:
Doos
Productoverzicht
Het TDL45C op een voertuig gemonteerde optische gyrosysteem levert een positioneringsnauwkeurigheid van ≤5 m met een MTBF van meer dan 15.000 uur. Beschikt over een hoeksnelheid van ±400°/sec, werking van -40℃ tot 60℃ en meerdere navigatiemodi voor militaire en industriële voertuigen.
Product aangepaste attributen
Markeren
Optische gyro-apparatuur voor voertuigen
,Optische gyro-inertiale navigatieapparatuur
Maanden Bias Herhaalbaarheid:
≤10μg
Maanden Schaalfactor nauwkeurigheid:
≤10 ppm
Bias herhaalbaarheid:
≤0,01°/u
Accuraatheid van schaalfactoren:
≤5ppm
Willekeurige wandeling:
≤0,003°/√uur
Hoeksnelheid:
≥±400°/sec
Hoekversnelling:
100.000°/sec2
MTBF:
>15000 uur
Productbeschrijving

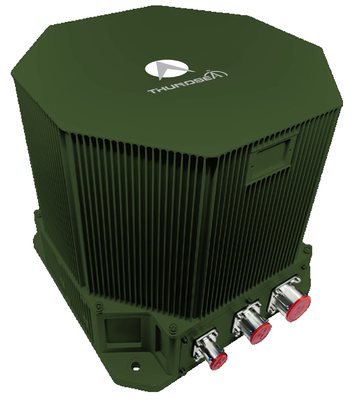

Optische toerusting voor de positionering en oriëntatie van gyroscopen op voertuigen TDL45C
De op het voertuig gemonteerde TDL45C-optische gyroposicionerings- en oriëntatieapparatuur maakt gebruik van geavanceerde laser- of glasvezel-gyros en kwartsversnellingsmeters als kernsensoren.Gebruik maken van een strapdown inertiële navigatiesysteemarchitectuur met geavanceerde navigatiesoftware, levert het real-time navigatiegegevens over meerdere werkwijzen, waaronder zero-speed update (ZUPT), inertiële/satellietgebaseerde geïntegreerde navigatie,en geïntegreerde navigatie met traagheid/kilometer.
Toepassingsgebieden
Dit optische gyro-positioneringssysteem is compatibel met verschillende voertuigplatformen, waaronder geodetische onderzoeksvoertuigen, gepantserde gevechtsplatformen (tanks, zelfrijdende artillerie,infanterieve vechtvoertuigen), onbemande grondvoertuigen (UGV's), hogesnelheidsspoorwegen, landbouwmachines en andere gemeganiseerde platforms die nauwkeurige navigatie vereisen.Deze veelzijdige oplossing is geschikt voor het positioneren van civiele, militaire en industriële toepassingen.
Performance-kenmerken
- Autonome navigatie met zero-speed update (ZUPT) mogelijkheid
- Geïntegreerde navigatie met kilometertellers en satellietgebaseerde systemen
- Uitlijning en initialisatie in zowel statische als dynamische (in beweging) toestanden
- Geschikt voor gebieden met een hoge breedtegraad (± 65°), extreem koude omstandigheden en grote hoogte
- Ontwerp met hoge betrouwbaarheid voor veeleisende omgevingen
Technische specificaties
| Parametercategorie | Specificatie | Waarde |
|---|---|---|
| Accelerometer | Maanden Bias Herhaalbaarheid | ≤ 10 μg |
| Maanden Schaalfactor nauwkeurigheid | ≤ 10 ppm | |
| Giro | Biasherhaalbaarheid | ≤ 0,01°/h |
| Accuraatheid van schaalfactoren | ≤ 5 ppm | |
| Willekeurige wandeling | ≤ 0,003°/√hr | |
| Kenmerken | Hoekverhouding | ≥ ± 400°/sec |
| Hoekversnelling | 100000°/sec2 | |
| Versnelling | > 25 g | |
| Een hoekige houding | Elke oriëntatie | |
| Prestaties | Uitlijningstijd | ≤15min |
| Invoer/Uitvoer | Interfaces | 3 RS422 full-duplex seriële poorten, 1 100M Ethernet poort |
| Positie nauwkeurigheid | Noordvinding/oriëntatie nauwkeurigheid | ≤ 5 m |
| Inertiële navigatie/Odometer combinatie | ≤ 0,05%D | |
| Noordvinding/oriëntatie nauwkeurigheid | ≤ 0,3mil | |
| Het lager behoudt nauwkeurigheid/2h | ≤ 0,3mil | |
| Gecombineerde nauwkeurigheid van de navigatiepositie | ≤ 0,2 mil | |
| Prestaties van AHRS-toepassingen | Hoogte van de koers | ≤ 0,2 mil |
| Pitch & Roll nauwkeurigheid | ≤ 0,2 mil | |
| Kenmerken | Energieverbruik | < 40 W |
| Gewicht | < 8,2 kg | |
| Temperatuurbereik | -40°C tot 60°C | |
| Schokbestendigheid | 15 g, halve sinusgolf 11 ms | |
| Inlaatspanning | DC24V ((± 25%) | |
| Koelmethode | Leiding van de bevestigingsplaat | |
| Trillingsweerstand | 20~2000 Hz, 6,06 g | |
| MTBF | >15000 uur |
