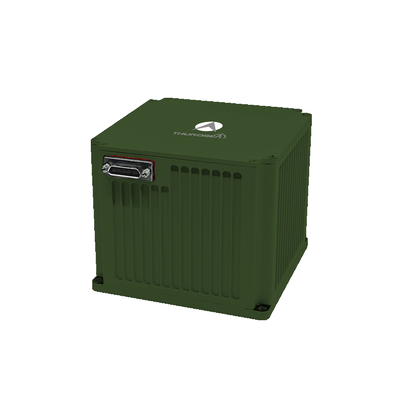

Op het voertuig gemonteerde optische gyroposicioneringsapparatuur voor landnavigatie TDF71A met een herhaalbaarheid van ≤0,01°/h, >20000 uur MTBF en ≤5 minuten uitlijningstijd
Belangrijkste kenmerken
Merknaam:
NAVI OPTICS
Modelnummer:
TDF71A
Plaats van herkomst:
China
Certificering:
CCS
Minimale bestelhoeveelheid:
Eén set
Leveringscapaciteit:
10 sets per maand
Levertijd:
5-8 werkdagen
Standaard Verpakking:
Doos
Productoverzicht
Land Force Navigation TDF71A Optische toerusting voor de positionering en oriëntatie van gyroscopen Geavanceerd voertuignavigatiesysteem Het op het voertuig gemonteerde optische gyroscooppositiesysteem maakt gebruik van laser- of glasvezelgyroscopen in combinatie met kwartsversnellingsmeters als ...
Product aangepaste attributen
Markeren
Optische toerusting voor het bepalen van de positie van de giroscoop
,Landmacht in de scheepvaart
,hoge nauwkeurigheid in de navigatie
Maanden Bias Herhaalbaarheid:
≤20μg
Maanden Schaalfactor nauwkeurigheid:
≤20 ppm
Bias herhaalbaarheid:
≤0,01°/u
Accuraatheid van schaalfactoren:
≤20 ppm
Willekeurige wandeling:
≤0,003°/√uur
Trillingen:
20 ~ 2000 Hz, 6,06 g
MTBF:
>20000 uur
Productbeschrijving
Land Force Navigation TDF71A Optische toerusting voor de positionering en oriëntatie van gyroscopen
Geavanceerd voertuignavigatiesysteem
Het op het voertuig gemonteerde optische gyroscooppositiesysteem maakt gebruik van laser- of glasvezelgyroscopen in combinatie met kwartsversnellingsmeters als kernsensorcomponenten.Werken met een strapdown-inertialsysteemarchitectuurDeze productreeks ondersteunt meerdere operationele configuraties, waaronder Zero-Velocity Update (ZUPT),Inertiële/satelliet geïntegreerde navigatie, en inertial/odometer fusie navigatie, die uitgebreide voertuigbewegingsparameters biedt voor diverse vereisten van mobiele platforms.
Toepassingsgebieden
- Geodetische onderzoeksvoertuigen
- Tanken en zelfrijdende artillerie
- Vervoertuigen voor infanterie
- Onbemande voertuigen
- Hoogsnelheidstreinen
- Landbouwmachinevoertuigen
Performance-kenmerken
- met een vermogen van meer dan 50 W
- Automatische navigatie, zero-speed update (ZUPT) en geïntegreerde navigatie met kilometerteller en/of satellietgebaseerde systemen
- Geschikt voor gebruik in gebieden met een hoge breedtegraad (± 65°), extreem koude omstandigheden en op grote hoogte
- Hoge betrouwbaarheid en robuuste prestaties
Technische specificaties
| Type | TDF71A |
| Accelerometer | |
| Maanden Bias Herhaalbaarheid | ≤ 20 μg |
| Maanden Schaalfactor nauwkeurigheid | ≤ 20 ppm |
| Giro | |
| Biasherhaalbaarheid | ≤ 0,01°/h |
| Accuraatheid van schaalfactoren | ≤ 20 ppm |
| Willekeurige wandeling | ≤ 0,003°/√hr |
| Kenmerken | |
| Hoekverhouding | ≥ ± 400°/sec |
| Hoekversnelling | 100000°/sec2 |
| Versnelling | > 25 g |
| Een hoekige houding | Elke oriëntatie |
| Lijntijd | ≤5min |
| Input/output | |
| Interfaces | 3 RS422 full-duplex seriële poorten, 1 100M Ethernet poort |
| Positie nauwkeurigheid | |
| Noordvinding/oriëntatie nauwkeurigheid | - Dat is... |
| Inertiële navigatie/kilometercombinatie | ≤ 0,4%D |
| Noordvinding/oriëntatie nauwkeurigheid | ≤ 3,0 mil |
| Behoudingsnauwkeurigheid van het lager/2h | ≤ 4,0 mil |
| Gecombineerde nauwkeurigheid van de navigatiepositie | ≤ 2,0 mil |
| Prestaties van AHRS-toepassingen | |
| Hoogte van de koers | ≤ 2,0 mil |
| Pitch & Roll nauwkeurigheid | ≤ 0,5 mil |
| Kenmerken | |
| Energieverbruik | < 15 W |
| Afmetingen | 110*110*100 |
| Gewicht | < 2,2 kg |
| Temperatuur | -40°C tot 60°C |
| Schok | 15 g, halve sinusgolf 11 ms |
| Inlaatspanning | DC24V ((± 25%) |
| Koeling | Leiding van de bevestigingsplaat |
| Vibratie | 20~2000 Hz, 6,06 g |
| MTBF | >20000 uur |
