TDF61A op voertuigen gemonteerde optische gyro-positioneringsapparatuur met ≤50μg Bias Repeatability, >20000 uur MTBF en ≤5min Alignment Time
Belangrijkste kenmerken
Merknaam:
NAVI OPTICS
Modelnummer:
TDF61A
Plaats van herkomst:
China
Certificering:
CCS
Minimale bestelhoeveelheid:
Eén set
Leveringscapaciteit:
10 sets per maand
Levertijd:
5-8 werkdagen
Standaard Verpakking:
Doos
Productoverzicht
De TDF61A op een voertuig gemonteerde optische gyropositioneringsapparatuur biedt zeer nauwkeurige navigatie met een herhaalbaarheid van ≤0,03°/uur en een MTBF van >20.000 uur. Beschikt over dynamische uitlijning, multi-mode werking (ZUPT/geïntegreerde navigatie) en robuuste prestaties in extreme omstandigheden (-40℃~60℃).
Product aangepaste attributen
Markeren
inertisch navigatiesysteem
,Optische toerusting voor gyro-positionering en oriëntatie
,op voertuigen gemonteerde optische gyro-positioneringsapparatuur
Maanden Bias Herhaalbaarheid:
≤ 50 μg
Maanden Schaalfactor nauwkeurigheid:
≤50ppm
Bias herhaalbaarheid:
≤ 0,03°/u,1σ
Accuraatheid van schaalfactoren:
≤50ppm
Willekeurige wandeling:
≤ 0,01°/√ uur
Trillingen:
20 ~ 2000 Hz, 6,06 g
MTBF:
>20000 uur
Productbeschrijving
Optische toerusting voor de positionering en oriëntatie van gyroscopische navigatievoertuigen voor de landmacht TDF61A

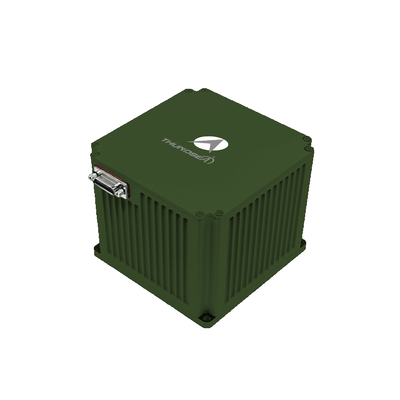

TDF61A op voertuigen gemonteerde optische toerusting voor positionering en oriëntatie
Productoverzicht
Het op het voertuig gemonteerde optische gyrosysteem voor positionering en oriëntatie maakt gebruik van laser- of glasvezel gyrosystemen en kwartsversnellingsmeters als kernsensoren.Het gebruik van een strapdown-inertiële navigatiesysteemarchitectuur met geavanceerde navigatiesoftwareDe productreeks biedt meerdere werkwijzen, waaronder zero-velocity update (ZUPT), inertiële/satellietgebaseerde geïntegreerde navigatie,en geïntegreerde navigatie met traagheid/kilometer, die uitgebreide voertuignavigatieparameters voor verschillende voertuigmontageplatforms bevat.
Toepassingsgebieden
- Geodetische onderzoeksvoertuigen
- Tanken en zelfrijdende artillerie
- Vervoertuigen voor infanterie
- Onbemande voertuigen
- Hoogsnelheidstreinen
- Landbouwmachinevoertuigen
Performance-kenmerken
- met een vermogen van meer dan 50 W
- Automatische navigatie, zero-speed update (ZUPT) en geïntegreerde navigatie met kilometerteller en/of satellietgebaseerde systemen
- Geschikt voor gebruik in gebieden met een hoge breedtegraad (± 65°), extreem koude omstandigheden en op grote hoogte
- Hoog betrouwbaar ontwerp
Technische specificaties
| Model | TDF61A |
Versnellingsmeterprestaties
| Maanden Bias Herhaalbaarheid | ≤ 50 μg |
| Maanden Schaalfactor nauwkeurigheid | ≤ 50 ppm |
Giro prestaties
| Biasherhaalbaarheid | ≤ 0,03°/u,1σ |
| Accuraatheid van schaalfactoren | ≤ 50 ppm |
| Willekeurige wandeling | ≤ 0,01°/√ uur |
System Features
| Hoekverhouding | ≥ ± 400°/sec |
| Hoekversnelling | 100000°/sec2 |
| Versnelling | > 40 g |
| Een hoekige houding | Elke oriëntatie |
| Lijntijd | ≤5min |
Invoer/Uitvoer
| Interfaces | 3 RS422 full-duplex seriële poorten, 1 100M Ethernet poort |
Positie nauwkeurigheid
| Inertiële navigatie/kilometercombinatie | ≤ 1%D |
| Noordvinding/oriëntatie nauwkeurigheid | ≤ 5,0 mil |
| Behoudingsnauwkeurigheid van het lager/2h | ≤ 6,0 mil |
| Gecombineerde nauwkeurigheid van de navigatiepositie | ≤ 3,0 mil |
Prestaties van AHRS-toepassingen
| Hoogte van de koers | ≤ 3,0 mil |
| Pitch & Roll nauwkeurigheid | ≤1,0mil |
Fysieke kenmerken
| Energieverbruik | < 15 W |
| Afmetingen | 110*110*100 mm |
| Gewicht | < 1,7 kg |
| Werktemperatuur | -40°C tot 60°C |
| Schokbestendigheid | 15 g, halve sinusgolf 11 ms |
| Inlaatspanning | DC24V ((± 25%) |
| Koelmethode | Leiding van de bevestigingsplaat |
| Trillingsweerstand | 20~2000 Hz, 6,06 g |
| MTBF | >20000 uur |
