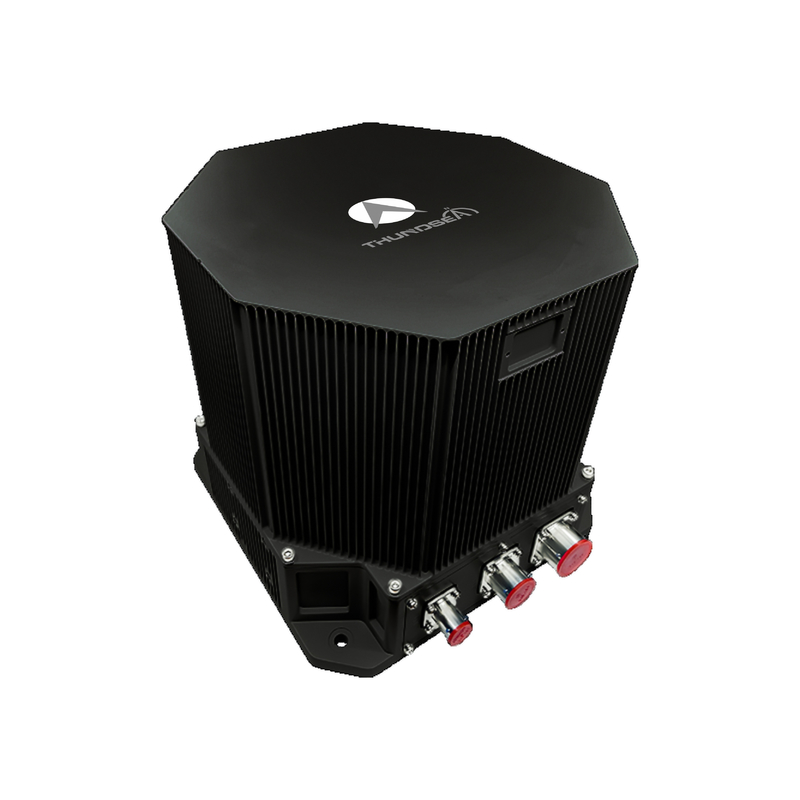

TDF645B Optisch gyrogynestisch navigatiesysteem in de lucht met ≤20μg Bias Repeatability, >15000 uur MTBF en Multi-sensor Fusion
Belangrijkste kenmerken
Merknaam:
NAVI OPTICS
Modelnummer:
TDF645B
Plaats van herkomst:
China
Certificering:
CCS
Minimale bestelhoeveelheid:
Eén set
Leveringscapaciteit:
10 sets per maand
Levertijd:
5-8 werkdagen
Betalingsvoorwaarden:
L/C,T/T
Standaard Verpakking:
Doos
Productoverzicht
De TDF645B optische gyroscoop INS in de lucht levert een positienauwkeurigheid van ≤1 nm/6 uur met multi-sensorfusie. Beschikt over meer dan 15.000 uur MTBF, -40 ℃ tot 60 ℃ werking, en ondersteunt satelliet-/hemel-/visuele navigatie-integratie voor superieure UAV-prestaties.
Product aangepaste attributen
Markeren
Optische gyro-inertiale navigatie in de lucht
,Inertiële metingseenheid voor luchtvaart
,Optische inertiële meeteenheid Gyrostimulator
Maanden Bias Herhaalbaarheid:
≤20μg
Maanden Schaalfactor nauwkeurigheid:
≤20 ppm
Bias herhaalbaarheid:
≤ 0,008°/uur
Accuraatheid van schaalfactoren:
≤20 ppm
Willekeurige wandeling:
≤0,003°/√uur
Trillingen:
20 ~ 2000 Hz, 6,06 g
MTBF:
>15000 uur
Productbeschrijving
Luchtvaartnavigatie TDF645B Optische gyronavigatie
Het Airborne Optical Gyro Inertial Navigation System (INS) maakt gebruik van optische gyroscopen en kwartsversnellingsmeters als kerncomponenten.gebruikmakend van een strapdown- of dithered (gemoduleerde) systeemarchitectuurHet systeem werkt met geavanceerde navigatie-software en levert realtime navigatie-gegevens via zijn geavanceerde computationele kern.
Deze productreeks heeft mogelijkheden voor integratie van meerdere bronnen en ondersteunt fusie van satellietnavigatie, hemelse navigatie, radionavigatie, hoogtemetergegevens,en visuele navigatiesystemen overeenkomstig de missievereistenHet biedt flexibele operationele modi, variërend van zuivere traagheidsnavigatie tot geoptimaliseerde multi-sensor fusie, en biedt uitgebreide navigatieparameters, waaronder precieze positie, snelheid,en houdingsinformatie voor luchtplatforms.
Toepassingsgebieden
Geschikt voor UAV's met vaste vleugels, roterende vleugels en gespecialiseerde luchtvaartuigen.
Performance-kenmerken
- Ondersteunt multi-sensor fusie, met inbegrip van satelliet, hemelse, hoogtemeter, radio en visuele navigatie gegevens
- Ondersteunt het wisselen tussen zelflijning, bewegende basislijning en overdrachtslijning op basis van de behoeften van de klant
- met een vermogen van niet meer dan 50 W
- Uitgerust met systeemfoutdetectie- en alarmmogelijkheden
Technische specificaties
| Type parameter | Specificatie | Waarde |
|---|---|---|
| Accelerometer | Maanden Bias Herhaalbaarheid | ≤ 20 μg |
| Maanden Schaalfactor nauwkeurigheid | ≤ 20 ppm | |
| Giro | Biasherhaalbaarheid | ≤ 0,008°/uur |
| Accuraatheid van schaalfactoren | ≤ 20 ppm | |
| Willekeurige wandeling | ≤ 0,003°/√hr | |
| Kenmerken | Positiegewogenheid (pure traagheid) | ≤ 1 nm/6 uur |
| Positiegewogenheid (inertieve satellietnavigatiecombinatie) | Beter dan satelliet nauwkeurigheid | |
| Velociteitsnauwkeurigheid (pure traagheid) | ≤ 1,0 m/s | |
| Velociteitsnauwkeurigheid (Inertiële navigatie satellietcombinatie) | ≤ 0,2 m/s | |
| Hoekverhouding | ≥ ± 400°/sec | |
| Hoekversnelling | 100000°/sec2 | |
| Versnelling | > 25 g | |
| Een hoekige houding | Elke oriëntatie | |
| Lijntijd | ≤ 8min | |
| Input/output | 3 RS422 full-duplex seriële poorten, 1 100M Ethernet poort | |
| Prestaties van AHRS-toepassingen | Koersnauwkeurigheid (pure traagheid) | ≤ 0,1°sec ((L) |
| Koersnauwkeurigheid (navigatiecombinatie via satelliet) | ≤ 0,05°sec ((L) | |
| Pitch & Roll nauwkeurigheid | Pure traagheid | ≤ 0,05° |
| Satellietnavigatiecombinatie | ≤ 0,02° | |
| Energieverbruik | < 40 W | |
| Afmetingen | 193*169*160 | |
| Gewicht | < 6,5 kg | |
| Temperatuur | -40°C tot 60°C | |
| Schok | 15 g, halve sinusgolf 11 ms | |
| Inlaatspanning | DC24V ((± 25%) | |
| Koeling | Leiding van de bevestigingsplaat | |
| Vibratie | 20~2000 Hz, 6,06 g | |
| MTBF | >15000 uur | |
