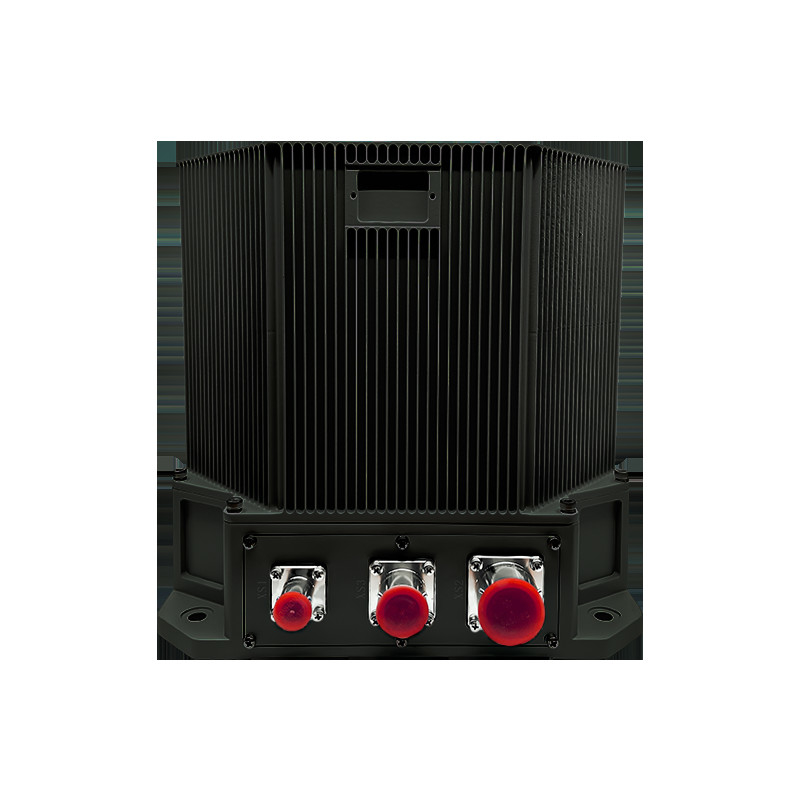

TDL45C Optisch Gyrogynertiaal Navigatiesysteem in de lucht met ≤20μg Bias Repeatability, >15000 uur MTBF en ≤15min Alignment Time
Belangrijkste kenmerken
Merknaam:
NAVI OPTICS
Modelnummer:
TDL45C
Plaats van herkomst:
China
Certificering:
CCS
Minimale bestelhoeveelheid:
Eén set
Leveringscapaciteit:
10 sets per maand
Levertijd:
5-8 werkdagen
Betalingsvoorwaarden:
L/C,T/T
Standaard Verpakking:
Doos
Productoverzicht
De TDL45C optische gyroscoop INS in de lucht levert een positienauwkeurigheid van ≤1 nm/12 uur met een MTBF >15.000 uur. Beschikt over multi-sensorfusie, adaptieve uitlijningsmodi en robuuste prestaties in extreme omstandigheden (-40℃~60℃, schok van 15 g).
Product aangepaste attributen
Markeren
Optische gyro-inertiale navigatie in de lucht
,inertisch navigatiesysteem hoge nauwkeurigheid
Maanden Bias Herhaalbaarheid:
≤20μg
Maanden Schaalfactor nauwkeurigheid:
≤20 ppm
Bias herhaalbaarheid:
≤ 0,008°/uur
Accuraatheid van schaalfactoren:
≤20 ppm
Willekeurige wandeling:
≤0,003°/√uur
Trillingen:
20 ~ 2000 Hz, 6,06 g
MTBF:
>15000 uur
Productbeschrijving
Luchtvaartnavigatie TDL45C Optische Giro-inertiale navigatie in de lucht
Het TDL45C-optisch gyrosynthetisch inertiaal navigatiesysteem (INS) in de lucht gebruikt optische gyros en kwartsversnellingsmeters als kernsensoren.gebruikmakend van een strapdown- of dithered (gemoduleerde) navigatiearchitectuurEen geavanceerde navigatiesoftware verwerkt gegevens met hoge snelheden om real-time navigatie-informatie te leveren.en visuele navigatie-invoeringen op basis van de vereisten van de gebruiker, die meerdere operationele modi ondersteunt, waaronder puur traagheids- en multi-sensor fusie om uitgebreide platformnavigatieparameters te bieden.
Toepassingsgebieden
Geschikt voor UAV's met vaste vleugels, roterende vleugels en gespecialiseerde luchtvaartuigen.
Performance-kenmerken
- Vermogen tot afstemming voor zowel vaste grondplatformen met trillingsinterferentie als navigatiesystemen tijdens de vlucht
- Kenmerken van adaptieve uitlijningsmoduswisseling (zelfuitlijning, verplaatsbare basisuitlijning, overbrengingsuitlijning) om aan missie-specifieke vereisten te voldoen
- Integreert navigatiegegevens uit meerdere bronnen door middel van geavanceerde sensorfusie-technologie, inclusief satelliet-, hemelse, barometrische, radiohulpmiddelen en visuele afstandsmetrie-invoer
- Integreert ingebouwde gezondheidstoezicht met realtime foutdiagnostiek en waarschuwingsmechanismen
Technische specificaties
| Type | TDL45C |
| Accelerometer | |
| Maanden Bias Herhaalbaarheid | ≤ 20 μg |
| Maanden Schaalfactor nauwkeurigheid | ≤ 20 ppm |
| Giro | |
| Biasherhaalbaarheid | ≤ 0,008°/uur |
| Accuraatheid van schaalfactoren | ≤ 20 ppm |
| Willekeurige wandeling | ≤ 0,003°/√hr |
| Kenmerken | |
| Positiegewogenheid (pure traagheid) | ≤ 1 nm/12 uur |
| Positiegewogenheid (inertieve satellietnavigatiecombinatie) | Beter dan satelliet nauwkeurigheid. |
| Velociteitsnauwkeurigheid (pure traagheid) | ≤ 1,0 m/s |
| Velociteitsnauwkeurigheid (Inertiële navigatie satellietcombinatie) | ≤ 0,2 m/s |
| Hoekverhouding | ≥ ± 400°/sec |
| Hoekversnelling | 100000°/sec2 |
| Versnelling | > 25 g |
| Een hoekige houding | Elke oriëntatie |
| Lijntijd | ≤15min |
| Input/output | 3 RS422 full-duplex seriële poorten, 1 100M Ethernet poort |
| Uitlijningstijd | < 15 min |
| Prestaties van AHRS-toepassingen | |
| Koersnauwkeurigheid (pure traagheid) | ≤ 0,1°sec ((L) |
| Koersnauwkeurigheid (navigatiecombinatie via satelliet) | ≤ 0,05°sec ((L) |
| Pitch & Roll nauwkeurigheid (pure traagheid) | ≤ 0,05° |
| Pitch & Roll nauwkeurigheid (navigatiecombinatie via satelliet) | ≤ 0,02° |
| Energieverbruik | < 40 W |
| Afmetingen | 232*186*160 |
| Gewicht | < 8,2 kg |
| Temperatuur | -40°C tot 60°C |
| Schok | 15 g, halve sinusgolf 11 ms |
| Inlaatspanning | DC24V ((± 25%) |
| Koeling | Leiding van de bevestigingsplaat |
| Vibratie | 20~2000 Hz, 6,06 g |
| MTBF | >15000 uur |
