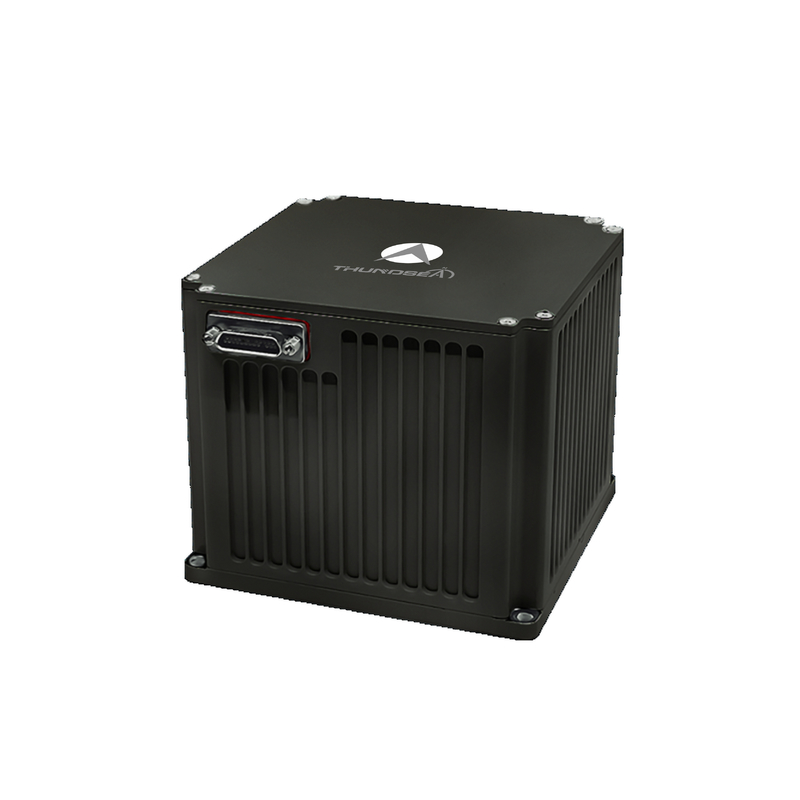

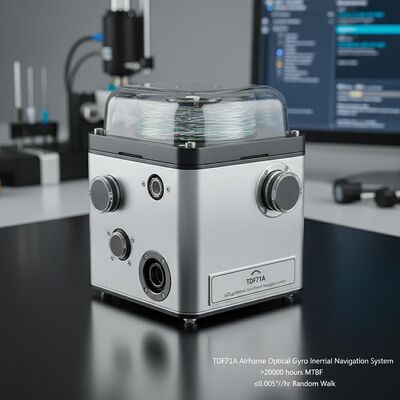

TDF71A Optisch Gyrogynestisch Navigatiesysteem in de lucht met ≤20μg Bias-herhaalbaarheid, >20000 uur MTBF en ≤0,005°/√hr Willekeurige wandeling
Belangrijkste kenmerken
Merknaam:
NAVI OPTICS
Modelnummer:
TDF71A
Plaats van herkomst:
China
Certificering:
CCS
Minimale bestelhoeveelheid:
Eén set
Leveringscapaciteit:
10 sets per maand
Levertijd:
5-8 werkdagen
Betalingsvoorwaarden:
L/C,T/T
Standaard Verpakking:
Doos
Productoverzicht
De TDF71A optische gyroscoop INS in de lucht levert een positienauwkeurigheid van ≤2 nm/u met een MTBF van >20.000 uur. Beschikt over multisensorfusie, uitlijning van ≤8 minuten en robuuste prestaties onder extreme omstandigheden (-40°C~60°C, schok van 15 g).
Product aangepaste attributen
Markeren
Inertiële geleidingssysteem
,Optische gyro-inertiale navigatie in de lucht
Maanden Bias Herhaalbaarheid:
≤20μg
Maanden Schaalfactor nauwkeurigheid:
≤20 ppm
Bias herhaalbaarheid:
≤ 0,01°/uur
Accuraatheid van schaalfactoren:
≤20 ppm
Willekeurige wandeling:
≤ 0,005°/√hr
Trillingen:
20 ~ 2000 Hz, 6,06 g
MTBF:
>20000 uur
Productbeschrijving
Luchtvaartnavigatie TDF71A Optische Gyrogynertiale navigatie
Het TDF71A-optische gyrosynthetische navigatiesysteem in de lucht maakt gebruik van optische gyroscopen en kwartsversnellingsmeters als kernsensorcomponenten, waarbij gebruik wordt gemaakt van een strapdown- of gemoduleerde systeemarchitectuur.Met ingebouwde navigatie-algoritmen met hoge snelheidDit systeem integreert satellietgebaseerde (GNSS), hemelse, barometrische hoogtemeter, radionavigatie,en visuele waarnemingsinvoer via configureerbare fusiearchitecturen die zijn afgestemd op de missievereisten.
Toepassingsgebieden
Geschikt voor UAV's met vaste vleugels, roterende vleugels en gespecialiseerde luchtvaartuigen.
Performance-kenmerken
- Ondersteunt het schakelen tussen zelflijning, bewegende basislijning en transferlijning
- Multi-sensor fusie met satelliet-, hemel-, hoogtemeter-, radio- en visuele navigatiegegevens
- met een vermogen van niet meer dan 50 W
- Uitgerust met systeemfoutdetectie- en alarmmogelijkheden
Technische specificaties
| Parameter | Specificatie |
|---|---|
| Type | TDF71A |
| Herhaalbaarheid van de versnellingsmeterbias | ≤ 20 μg |
| Accelerometer schaalfactor nauwkeurigheid | ≤ 20 ppm |
| Herhaalbaarheid van gyro-bias | ≤ 0,01°/uur |
| Giro schaalfactor nauwkeurigheid | ≤ 20 ppm |
| Giro Willekeurige Loop | ≤ 0,005°/√hr |
| Positiegewogenheid (pure traagheid) | ≤ 2 nm/1 uur |
| Positiegewogenheid (INS+satelliet) | Beter dan satelliet nauwkeurigheid. |
| Velociteitsnauwkeurigheid (pure traagheid) | ≤ 1,5 m/s |
| Velociteitsnauwkeurigheid (INS+satelliet) | ≤ 0,2 m/s |
| Hoekverhouding | ≥ ± 400°/sec |
| Hoekversnelling | 100000°/sec2 |
| Versnelling | > 25 g |
| Een hoekige houding | Elke oriëntatie |
| Uitlijningstijd | ≤ 8min |
| Invoer/Uitvoer | 3 RS422 full-duplex seriële poorten, 1 100M Ethernet poort |
| AHRS-richtingsnauwkeurigheid (zuivere traagheid) | ≤ 0,2°sec ((L) |
| AHRS-richtingsnavigatie (satellietnavigatie) | ≤ 0,1°sec ((L) |
| Pitch & Roll Accuracy (Pure Inertia) | ≤ 0,03° |
| Pitch & Roll nauwkeurigheid (satellietnavigatie) | ≤ 0,02° |
| Energieverbruik | < 15 W |
| Afmetingen | 130*130*100 mm |
| Gewicht | < 2,2 kg |
| Werktemperatuur | -40°C tot 60°C |
| Schokbestendigheid | 15 g, halve sinusgolf 11 ms |
| Inlaatspanning | DC24V ((± 25%) |
| Koelmethode | Leiding van de bevestigingsplaat |
| Trillingsweerstand | 20~2000 Hz, 6,06 g |
| MTBF | >20000 uur |
