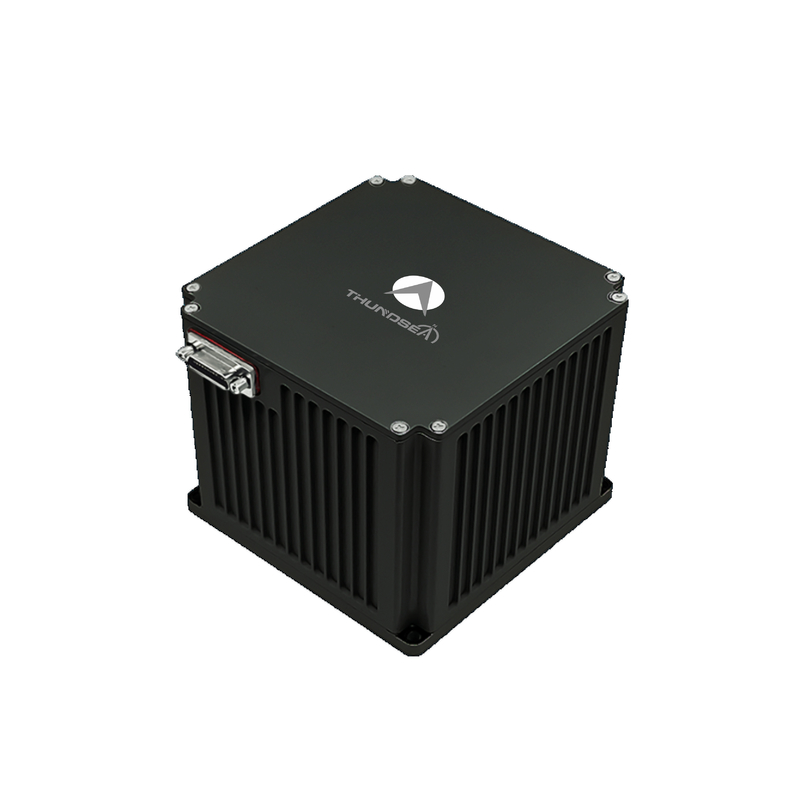

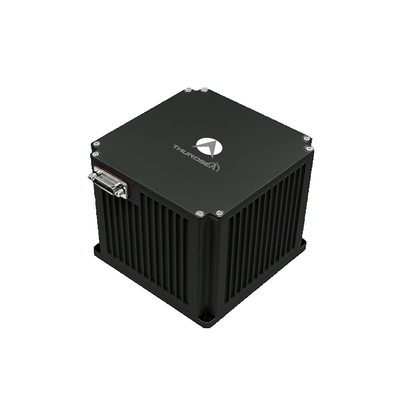

TDF61A Optisch optisch gyro-inertiaal navigatiesysteem in de lucht met ≤50μg Bias Repeatability, >20000 uur MTBF en ≤0,01°/√hr Random Walk voor luchtvaartnavigatie
Belangrijkste kenmerken
Merknaam:
NAVI OPTICS
Modelnummer:
TDF61A
Plaats van herkomst:
China
Certificering:
CCS
Minimale bestelhoeveelheid:
Eén set
Leveringscapaciteit:
10 sets per maand
Levertijd:
5-8 werkdagen
Betalingsvoorwaarden:
L/C,T/T
Standaard Verpakking:
Doos
Productoverzicht
TDF61A optische gyroscoop INS in de lucht levert een positienauwkeurigheid van ≤4 nm/u met multi-sensorfusie. Beschikt over een MTBF van meer dan 20.000 uur, werking bij -40 °C tot 60 °C en ondersteunt uitlijning op de grond/tijdens de vlucht voor UAV's met vaste vleugels/roterende vleugels.
Product aangepaste attributen
Markeren
traagheidsnavigatiesysteem luchtvaart
,Optische gyro-inertiale navigatie in de lucht
Maanden Bias Herhaalbaarheid:
≤ 50 μg
Maanden Schaalfactor nauwkeurigheid:
≤500 ppm
Bias herhaalbaarheid:
≤ 0,3°/uur
Accuraatheid van schaalfactoren:
≤500 ppm
Willekeurige wandeling:
≤ 0,01°/√ uur
Trillingen:
20 ~ 2000 Hz, 6,06 g
MTBF:
>20000 uur
Productbeschrijving
Luchtvaartnavigatie TDF61A Optische Gyrogynertiale navigatie
Het TDF61A-optische gyrosynthetische navigatiesysteem in de lucht maakt gebruik van optische gyros en kwartsversnellingsmeters als kernsensorcomponenten.met behulp van een strapdown- of dither-modulaire navigatiearchitectuurEen high-speed ingebedde software verwerkt sensorgegevens in realtime om continue positionerings- en oriëntatie-uitgangen te leveren.Dit systeem integreert meerdere navigatiebronnen, waaronder GNSS-satellietsignalen, hemelse waarnemingen, barometrische hoogtemetrie, radionavigatiehulpmiddelen en visuele afstandsmetrie op basis van de missievereisten.
Toepassingsgebieden
Geschikt voor UAV's met vaste vleugels, roterende vleugels en gespecialiseerde luchtvaartuigen.
Performance-kenmerken
- met een vermogen van niet meer dan 50 W
- Ondersteunt het schakelen tussen zelflijning, bewegende basislijning en transferlijning
- Multi-sensor fusie met satelliet-, hemel-, hoogtemeter-, radio- en visuele navigatiegegevens
- Systemfoutdetectie- en alarmmogelijkheden
Technische specificaties
| Type | |
| Model | TDF61A |
| Accelerometer | |
| Biasherhaalbaarheid | ≤ 50 μg |
| Accuraatheid van schaalfactoren | ≤ 500 ppm |
| Giro | |
| Biasherhaalbaarheid | ≤ 0,3°/uur |
| Accuraatheid van schaalfactoren | ≤ 500 ppm |
| Willekeurige wandeling | ≤ 0,01°/√ uur |
| Navigatieprestaties | |
| Positiegewogenheid (pure traagheid) | ≤ 4 nm/1 uur |
| Positiegewogenheid (INS/GNSS) | Beter dan satelliet nauwkeurigheid. |
| Velociteitsnauwkeurigheid (pure traagheid) | ≤ 3,0 m/s |
| Velociteitsnauwkeurigheid (INS/GNSS) | ≤ 0,2 m/s |
| Dynamisch bereik | |
| Hoekverhouding | ≥ ± 400°/sec |
| Hoekversnelling | 100000°/sec2 |
| Versnelling | > 25 g |
| Een hoekige houding | Elke oriëntatie |
| AHRS-prestaties | |
| Koersnauwkeurigheid (pure traagheid) | ≤ 0,4°sec ((L) |
| Koersnauwkeurigheid (INS/GNSS) | ≤ 0,2°sec ((L) |
| Pitch & Roll nauwkeurigheid (zuiver traag) | ≤ 0,08° |
| Pitch & Roll nauwkeurigheid (INS/GNSS) | ≤ 0,03° |
| Fysieke kenmerken | |
| Energieverbruik | < 15 W |
| Afmetingen | 110*110*100 mm |
| Gewicht | < 1,7 kg |
| Werktemperatuur | -40°C tot +60°C |
| Schokbestendigheid | 15 g, halve sinusgolf 11 ms |
| Vibratie | 20-2000 Hz, 6,06 g |
| Inlaatspanning | DC24V ((± 25%) |
| Koelmethode | Leiding van de bevestigingsplaat |
| MTBF | >20.000 uur |
| Interfaces | |
| Invoer/Uitvoer | 3 RS422 full-duplex seriële poorten, 1 100M Ethernet poort |
| Uitlijning | |
| Uitlijningstijd | ≤ 5 minuten |
