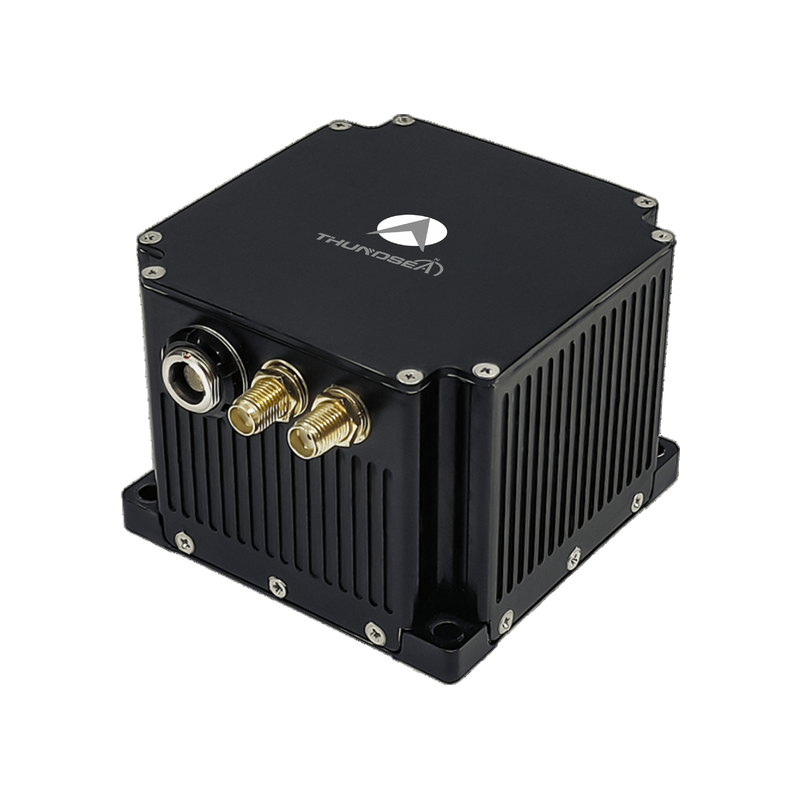

Luchtvaartnavigatie TDF41A Optische Giro-inertiale navigatie in de lucht

Grote Afbeelding : Luchtvaartnavigatie TDF41A Optische Giro-inertiale navigatie in de lucht

Productdetails:

Plaats van herkomst:	China
Merknaam:	NAVI OPTICS
Certificering:	CCS
Modelnummer:	TDF41A
Document:	TDF41A .pdf

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	Eén set
Verpakking Details:	Doos
Levertijd:	5-8 werkdagen
Betalingscondities:	L/C,T/T
Levering vermogen:	10 sets per maand

Chatten

Luchtvaartnavigatie TDF41A Optische Giro-inertiale navigatie in de lucht

beschrijving

Maanden Bias Herhaalbaarheid:	≤ 500 μg	Maanden Schaalfactor nauwkeurigheid:	≤500ppm
Bias herhaalbaarheid:	≤ 0,1°/uur	Accuraatheid van schaalfactoren:	≤300ppm
Willekeurige gang:	≤ 0,03°/√ uur	Pitch & Roll nauwkeurigheid:	≤0.2°
Nauwkeurigheid van koers:	≤ 1°sec ((L)
Markeren:	TDF41A , Optische gyro-inertiale navigatie in de lucht , Luchtvaartnavigatie

Vliegtuignavigatie TDF41A Optische Giro-Inertiële Navigatie in de lucht

1 Inleiding

Deehet optische gyrosysteem (INS) met optische gyrosystemen en kwartsversnellingsmeters als kernsensoren,met een strapdown- of dithered (gemoduleerde) inertiële navigatiesysteemarchitectuurDeze serie producten kan satelliet-, hemelse, hoogtemeter-, radio-,en visuele navigatie-informatieHet ondersteunt meerdere besturingsmodi, waaronder puur traagheid en multi-sensor fusie, waardoor gebruikers volledige navigatieparameters voor hun platforms krijgen.

2Toepassingsgebieden

Geschikt voor UAV's met vaste vleugels, roterende vleugels en gespecialiseerde luchtvaartuigen.

3PrestatiesCkenmerken

In staat zijn om zich op grondgebaseerde trillingsplatformen en tijdens de vlucht te richten.

Ondersteunt het schakelen tussen zelflijning, bewegende basislijning en overdrachtslijning op basis van de behoeften van de klant.

Ondersteunt multi-sensor fusie, met inbegrip van satelliet, hemelse, hoogtemeter, radio en visuele navigatie gegevens.

Uitgerust met systeemfoutdetectie en alarmmogelijkheden.

4 Belangrijkste parameters

Type	TDF41A
Accelerometer	Maanden Bias Herhaalbaarheid	≤ 500 μg
	Maanden Schaalfactor nauwkeurigheid	≤ 500 ppm
Giro	Biasherhaalbaarheid	≤ 0,1°/uur
	Accuraatheid van schaalfactoren	≤ 300 ppm
	Willekeurige wandeling	≤ 0,03°/√ uur
Kenmerken	Positie nauwkeurigheid	Pure traagheid	≤1nm/10min
		Inertiële satellietnavigatiecombinatie	Beter dan satelliet nauwkeurigheid
	Velociteitsnauwkeurigheid	Pure traagheid	——
		Inertiële satellietnavigatiecombinatie	≤ 0,2 m/s
	Hoekverhouding	≥ ± 400°/sec
	Hoekversnelling	100000°/sec2
	Versnelling	> 40 g
	Een hoekige houding	Elke oriëntatie
	Lijntijd	≤5min
	Input/output	2 RS422 seriepoorten
Uitlijningstijd	Tijd	< 5 min
Prestaties van AHRS-toepassingen	Hoogte van de koers	Pure traagheid	——
		Satellietnavigatiecombinatie	≤ 1°sec ((L)
	Pitch & Roll nauwkeurigheid	Pure traagheid	——
		Satellietnavigatiecombinatie	≤ 0,2°
Kenmerken	Energieverbruik	< 10 W
	Afmetingen	70 × 70 × 53
	Gewicht	< 500 g
	Temperatuur	-40°C tot 60°C
	Schok	15 g, halve sinus golf 11 ms
	Inlaatspanning	DC24V ((± 25%)
	Koeling	Leiding van de bevestigingsplaat
	Vibratie	20 tot en met 2000 Hz,6.06 g
	MTBF	>20000 uur
