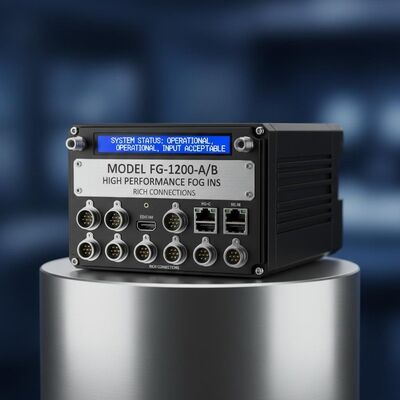

Model FG-1200-A/B High Performance FOG Inertial Navigation System met rijke verbindingen en aanvaardbare input
Belangrijkste kenmerken
Merknaam:
NAVI OPTICS
Modelnummer:
Fg-1200-A/B
Plaats van herkomst:
Qingdao
Certificering:
CCS
Minimale bestelhoeveelheid:
Één reeks
Leveringscapaciteit:
30 reeks per maand
Levertijd:
15 dagen
Betalingsvoorwaarden:
L/C,T/T
Standaard Verpakking:
Kartondoos
Productoverzicht
Hoogwaardige FOG INS met een koersnauwkeurigheid van ≤0,05°, GPS-integratie en rijke I/O-verbindingen. Beschikt over AHRS+INS in één eenheid, duurzaamheid op militair niveau en ondersteunt marineschepen, ROV's en UAV's.
Product aangepaste attributen
Markeren
de traagheidsmaateenheid van 5 cm
,traagheids de verwijzingssysteem van 5 cm
,traagheids de begeleidingssysteem van 5 cm
Laat een spatie achter:
A@B
Zonder hulp:
≤0,05 graden@≤0,02 graden
Met Hulp:
≤0,02 graden@≤0,01 graden
Traagheid zonder hulp:
≤1nm/2h@≤1nm/8h
Met GPS:
≤2m@≤2m
Snelheidslog:
≤1nm/4h@≤1nm/12h
Elektromagisch logboek:
≤1,5nm/4u@≤1,5nm/12u
Kilometerteller:
≤0,5‰D@≤0,25‰D
Beschikbaarheid van gegevens:
8 minuten@8 minuten
Volledige autoriteit:
25 minuten@25 minuten
Heave&surge (RMS):
5 cm of 5%@2,5 cm of 2,5%
Productbeschrijving
Model FG-1200-A/B Hoogwaardig FOG-inertiaal navigatiesysteem
Het FG-1200 glasvezel-inertiaal navigatiesysteem is een middelgrote nauwkeurige inertiaal meetinstallatie die hoge prestaties biedt met kosteneffectiviteit.Met behulp van een interferometrische glasvezel gyroscoop van model 120 en een flexibele kwartsversnellingsmeter als traagheidssensoren, dit systeem biedt real-time, hoge nauwkeurigheid driedimensionale houdingshoeken, dragerhoek snelheden, en onmiddellijke verplaatsingsgegevens.
Overzicht van het systeem
Dit geavanceerde navigatiesysteem biedt ware noordrichtinghoek, toonhoogtehoek, rolhoek, azimuthsnelheid, horizontale snelheid, verticale snelheid, hef, golf en sway metingen.Het biedt ook middellange nauwkeurige positioneringsinformatie zonder externe sensoren.De FG-1200 zorgt voor de nauwkeurigheid van het systeem door middel van een hoge precisie fout kalibratie en uitgebreide temperatuur compensatie technologie.optimalisatie van de trillingsmodusHet heeft een zeer hoge kwaliteit en is zeer goed geschikt voor het milieu.
Belangrijkste kenmerken
- High-performance glasvezel gyroscoop (FOG)
- Gevechtsgeteste betrouwbaarheid
- AHRS+INS geïntegreerd in één eenheid
- Zelfopstelling tegen verstoringen tijdens het bewegen
- Rijke verbindingsopties: GPS/GNSS/Speed LOG DVL/USBL
- Flexible acceptatie van input
- Configureerbare navigatiemodi: INS/Integrated Navigation
- Compatibel met alle soorten dragers
Toepassingen
- Vlootvaartuigen
- ROV- en UAV-systemen
- Landleger richting & doelstelling
- Diverse platforminstallaties
Technische specificaties
| Parameter | FG1200-A | FG1200-B |
|---|---|---|
| Rubriek (RMS) - Zonder steun | ≤ 0,05° | ≤ 0,01° |
| Rubriek (RMS) - Met steun | ≤ 0,02° | ≤ 0,008° |
| Roll & Pitch - zonder hulp | ≤ 0,05° | ≤ 0,01° |
| Roll & Pitch - met hulp | ≤ 0,02° | ≤ 0,008° |
| Positie (CEP) - Inertial zonder steun | ≤ 2 nm/1 uur | ≤ 1 nm/1 uur |
| Positie (CEP) - met GPS | ≤ 2 m | ≤ 2 m |
| Snelheidslog | ≤ 1 nm/1 uur | ≤ 2 nm/4 uur |
| Elektromagnetische log | ≤ 1,5 nm/1 uur | ≤ 3 nm/4 uur |
| Odometer | ≤ 0,5%0D | ≤ 0,3%0D |
| Instelling van tijd - Beschikbaarheid van gegevens | Tien minuten. | Tien minuten. |
| Tijdstip - Een volledige houding | 30 minuten. | 60 minuten |
| Heve & Surge (RMS) | 5 cm of 5% | 2.5 cm of 2,5% |
Elektrische specificaties
Stroomvoorziening: 24VDC (18-36VDC), < 20W
Interface: RS422/232*8, Ethernet, CAN*2, PPS*2, puls, maximale uitgang 1000Hz
Interface: RS422/232*8, Ethernet, CAN*2, PPS*2, puls, maximale uitgang 1000Hz
Fysieke specificaties
Afmetingen: 257*199*162 mm (L*W*H)
Gewicht: ≤ 7,2 kg
Gewicht: ≤ 7,2 kg
Meetbereik
Versnelling: ±200°/s
Versnelling: ±15 g
Versnelling: ±15 g
Milieuspecificaties
Werktemperatuur: -40°C tot +60°C
Bergingstemperatuur: -55°C tot +80°C
Vibratie: 0,04 g2/Hz @ 20-2000 Hz
Schok bij werkomstandigheden: 30 g@ms
Bergingstemperatuur: -55°C tot +80°C
Vibratie: 0,04 g2/Hz @ 20-2000 Hz
Schok bij werkomstandigheden: 30 g@ms
