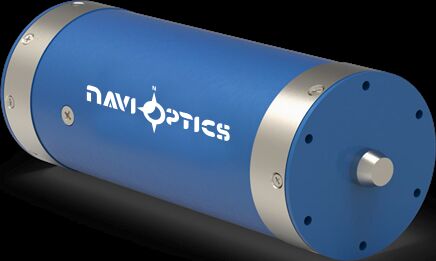

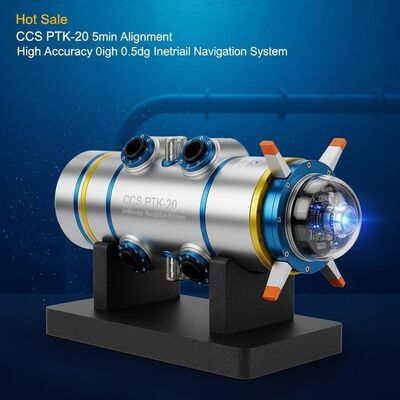

Hot Sale CCS PTK-20 5min Uitlijning Onderwater Pijpleiding Detectie Hoge Nauwkeurigheid 0,05 graden Traagheidsnavigatiesysteem
Belangrijkste kenmerken
Merknaam:
NAVI OPTICS
Modelnummer:
PTK- 20
Plaats van herkomst:
Qingdao
Certificering:
CCS
Minimale bestelhoeveelheid:
Één reeks
Leveringscapaciteit:
30 reeks per maand
Levertijd:
15 dagen
Betalingsvoorwaarden:
T/T
Standaard Verpakking:
Kartondoos
Productoverzicht
CCS PTK-20: Zeer nauwkeurig inspectiesysteem voor onderwaterpijpleidingen met een uitlijning van 5 minuten, een standprecisie van 0,05° en een robuust ontwerp voor gebruik van -40 ℃ tot 70 ℃. Aanpasbare FOG-technologie verlaagt de reparatiekosten.
Product aangepaste attributen
Markeren
5min irs traagheidsverwijzingssysteem
,het traagheidsmeetsysteem van 400deg/s
,1km ins navigatiesysteem
Uitlijning:
5min
Houding:
0,05 graden, 1σ
Rubriek:
0,5 graden, 1σ
Opslag:
≥32G
Leessnelheid:
USB2.0, snelheid≥35Mb/s
Nauwkeurigheid:
1,8 m ~ 3,6 m over 1 km ~ 2 km hulp
Veiocity:
±400 graden/s
versnelling:
±20g
Werktemp:
﹣40℃~70℃
Opslagtemp:
﹣55℃~85℃
Trillingen:
0,04g²/hz bij 20~2000hz
Schok:
30g@6ms, nauwkeurigheid behouden; 50g@11ms, overleving
Maat:
φ80×190mm
Voeding:
24 V gelijkstroom
Gewicht:
≤2,5kg
Stroomverbruik:
≤15W
Interface:
RS232,USB
Productbeschrijving
CCS PTK-20 onderwaterleiding detecterend traagheidsnavigatiesysteem
Inleiding
Regelmatige inspectie van de pijpleiding is essentieel voor het onderhoud, en vereist doeltreffende hulpmiddelen om schade zoals vervorming, corrosie of lekken op te sporen.Ons PTK-20 Inertial Measuring System zorgt voor nauwkeurige locatiebepaling voor inspectietools, waardoor de reparatieomvang en de kosten door de hoge nauwkeurigheid aanzienlijk worden verminderd.
Op basis van Inertial Navigation Technology en FOG-technologie integreert de PTK-20 drie glasvezel gyroscopen, drie flexibele versnellingsmeters en elektronische signaalverwerkingsapparaten.De gyroscopen bepalen houding en koers., terwijl versnellingsmeters translatiemotie meten.
Het systeem is voorzien van glasvezel gyroscopen met een precisie van 0,003 tot 0,5 graden per uur.met aanpasbare nauwkeurigheid en grootte opties.
Toepassingen
- Inspectie van pijpleidingen
- Navigatie en besturing van landvoertuigen
- Stabilisatie en besturing van de antenne
- UAV-navigatie
- Houding en titelverwijzing
Prestatiespecificaties
| Uitlijningstijd | Vijf minuten. |
| Accuraatheid van de houding | 00,05°, 1σ |
| Hoogte van de koers | 0.5°, 1σ |
| Bergingskapaciteit | ≤ 32 GB |
| Leessnelheid | USB 2.0, ≥ 35 Mb/s |
| Positioneel nauwkeurig | 1.8m tot 3,6m over 1 km tot 2 km met hulp |
Technische specificaties
| Versnellingsbereik | ± 400°/s |
| Versnellingsbereik | ± 20 g |
| Werktemperatuur | -40°C tot +70°C |
| Bergingstemperatuur | -55°C tot +85°C |
| Vibratietolerantie | 0.04g2/Hz @ 2-2000Hz |
| Schockverdraagzaamheid | 30 g @ 6 ms (nauwkeurigheid gehandhaafd) 50 g @ 11 ms (levensduur) |
| Afmetingen | φ80 * 190 mm |
| Stroomvoorziening | 24VDC |
| Gewicht | ≤ 2,5 kg |
| Energieverbruik | ≤ 15 W |
| Interfaces | RS232, USB |
