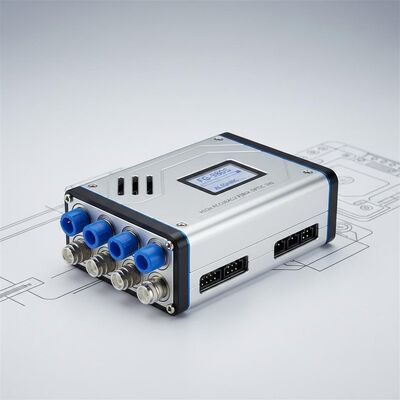

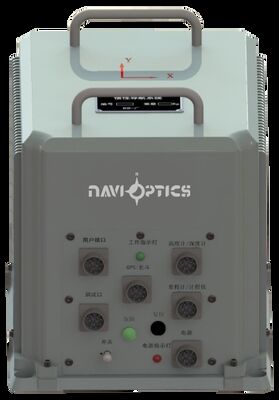

Model FG-980S Hoog nauwkeurig glasvezel inertiaal navigatiesysteem met snelle uitlijningstijd en kleine afmetingen
Belangrijkste kenmerken
Merknaam:
NAVI OPTICS
Modelnummer:
Fg-980S
Plaats van herkomst:
CHINA
Certificering:
CCS
Minimale bestelhoeveelheid:
1 reeks
Leveringscapaciteit:
30 reeksen per maand
Levertijd:
5-8 het werkdagen
Betalingsvoorwaarden:
L/C,T/T
Standaard Verpakking:
Cortondoos
Productoverzicht
Model FG-980S: Zeer nauwkeurige glasvezel-INS met <0,1° koersfout, snelle uitlijning van 1,5 minuten, MTBF van 55.000 uur. Compact, energiezuinig ontwerp met ingebouwde GNSS voor UAV's en luchtvaart. Gecertificeerd robuust (schok van 15 g, MIL-STD-1553B).
Product aangepaste attributen
Markeren
0.8nmile/h-imu traagheids metende eenheid
,0.8nmile/h-het systeem van de imu traagheidsnavigatie
,0.8m/s traagheidsnavigatiesysteem
Positie:
0,8 Nmijl/u traagheid
Snelheid:
0,8 m/s traagheid
Rollen en pitchen:
0,05 ° Traagheid
Rubriek:
0,07° traagheidsgraad
Lijn de tijd uit:
1,5 min snel
Hoeksnelheid:
±400°/s
versnelling:
±15g
Schok:
15g@11ms, halve sinus
Trillingen:
0,04g²/Hz
MTBF:
55000 uur
Productbeschrijving
Model FG-980S Hoog nauwkeurig glasvezel-inertiaal navigatiesysteem
Het FG-980S traagheidsnavigatiesysteem heeft een uitzonderlijke nauwkeurigheid met een koersfout van minder dan 0,1°.Dit geavanceerde systeem bevat een ingebouwde GNSS-ontvanger en maakt gebruik van drie zeer nauwkeurige miniatuur glasvezel-gyros (FOG's) met een enkele as en kwartsversnellingsmeters.
Dit systeem is ontworpen met compacte afmetingen, een lichte constructie en een laag stroomverbruik en dient als een ideale navigatieoplossing of informatiebron voor UAV's, helikopters,luchtvaartuigen voor algemene luchtvaart, en soortgelijke toepassingen.
Belangrijkste kenmerken
- Biedt zelfstandige, overvloedige, continue en nauwkeurige navigatie-informatie
- Compact formaat, lichtgewicht en laag stroomverbruik
- Geïntegreerde satellietnavigatietechnologie
Toepassingen
- Onbemande luchtvaartuigen (UAV's)
- Helikopters
- Vliegtuigen voor algemene luchtvaart
- Gerelateerde toepassingen in de lucht- en ruimtevaart
Structurele afmetingen
Technische specificaties
| Uitlijningstijd | GC: 10min Snel: 5 minuten. |
|---|---|
| Precisiteit |
Positie:Inertial: 1 nm/h, geïntegreerd: 20 m Versnelling:Inertiële: 1 m/s, geïntegreerde: 0,8 m/s Houding (1σ):Inertial: 0,02°, geïntegreerd: 0,01° Positie (1σ):Inertial: 0,1°, geïntegreerd: 0,08° |
| Dynamisch bereik |
Hoekverhouding:± 400°/s Versnelling:± 15 g |
| Operatievereisten |
Temperatuur:Werk: -45 tot +70°C, opslag: -55 tot +85°C Schok:Half-sinusoïde: 15 g, 11 ms Vibratie:0.04g2/Hz |
| MTBF | 50,000 uur |
| Stroomvoorziening/verbruik | 28VDC / 30W |
| Interface | Voor de toepassing van deze richtlijn moet de in bijlage I vermelde voorschriften worden nageleefd. |
| Afmeting | Navigatie-eenheid: 238 mm * 188 mm * 190 mm Maximale afmeting: 254 mm * 188 mm * 190 mm |
| Gewicht | 7.1 kg (exclusief ontvangantenne) |
