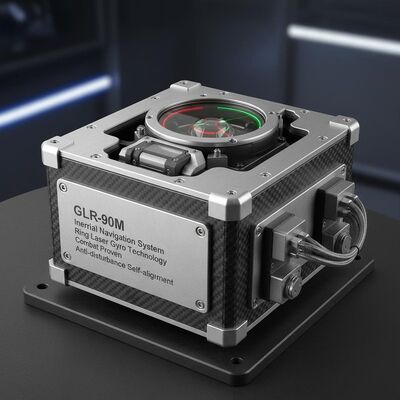

Hoogwaardig GLR-90M traagheidsnavigatiesysteem met Ring Laser Gyro-technologie, gevecht bewezen en anti-verstoring zelf-afstemming
Belangrijkste kenmerken
Merknaam:
NAVI OPTICS
Modelnummer:
GLR-90M
Plaats van herkomst:
China
Certificering:
CCS
Minimale bestelhoeveelheid:
Eén set
Betalingsvoorwaarden:
T/T
Standaard Verpakking:
Kartonnen doos
Productoverzicht
GLR-90M Gyrokompas & INS: Beproefde ringlasergyrotechnologie met zelfuitlijning tijdens beweging. Levert een koersnauwkeurigheid van 0,01°, werkt bij -40°C tot 70°C en accepteert GPS/GNSS-invoer. Ideaal voor marine-, raket- en landdoeltoepassingen.
Product aangepaste attributen
Markeren
GLR-90M gyrocompas
,Traagheidsnavigatiesysteem met garantie
,hoogwaardig girokampus
Productbeschrijving

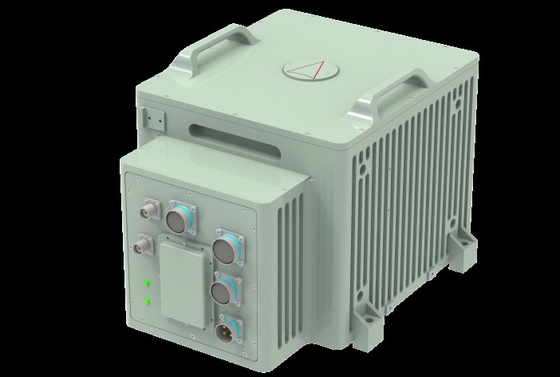

Hoogwaardig GLR-90M-type gyrocompas en traagheidsnavigatiesysteem
Het GLR-90M-type Gyro Compass and Inertial Navigation System is een high-performance inertial navigatie-eenheid gebaseerd op digitale ring-laser-gyro-technologie.Met behulp van drie eenassige type-90 ringlasergyroscopen en flexibele kwartsversnellingsmetersDit systeem levert nauwkeurige gegevens, zelfs in moeilijke gevechtssituaties.
Belangrijkste kenmerken
- Geavanceerde ringlaser-gyrotechnologie
- Gevechtsbetrouwbaarheid bewezen
- AHRS+INS geïntegreerd in één eenheid
- Zelfopstelling tegen verstoringen tijdens het bewegen
- Meerdere verbindingsopties: GPS/GNSS/Speed LOG DVL/USBL-invoer
- Configureerbare navigatiemodi: INS/Integrated Navigation
- Compatibel met alle soorten dragers
Toepassingen
- schepen en vaartuigen van de marine
- Raketsystemen en luchtvaartuigen
- Landleger richting en doelstelling
- Onderzeese scheepvaart
Prestatiespecificaties
| Parameter | Specificatie |
|---|---|
| Instelling van de tijd | 10 minuten (beschikbare gegevens) 30 minuten (volledige houding) |
| Positie zonder steun | 1nm/4h, CFP 50 |
| Velociteit zonder hulp | 00,8 m/s, 1 σ |
| Rollen en werpen zonder hulp | 00,01 graden, 1 σ |
| Ruimte zonder hulp | 0.01*sec ((φ)deg, 1σ |
| Roll & pitch met GPS-hulp | 00,005°/h, 1σ |
| Richting met GPS-ondersteuning | 0.008 graden, 1 σ |
| Rotatieradius | ± 400°/s |
| Versnellingsbereik | ± 15 g |
Milieuspecificaties
| Parameter | Specificatie |
|---|---|
| Werktemperatuur | -40°C tot 70°C |
| Bergingstemperatuur | -55°C tot 85°C |
| Vibratie | 0.04g2/hz @ 20-2000hz |
| Schok (werkomstandigheden) | 30 g @ 6 m/s |
| Schock (overleven) | 50 g @ 11 m/s |
Elektrische en fysische specificaties
| Parameter | Specificatie |
|---|---|
| Stroomvoorziening | 28 V gelijkstroom |
| Interface | RS422/RS232/CAN/Ethernet |
| Grootte (W*D*H) | 328*280*225 mm |
| Gewicht | ≤ 21 kg |
| Energieverbruik | ≤ 35 W |
