Productdetails:
|
| Dynamisch bereik: | ≥ ± 400°/s | Bias in-run: | < 1°/h |
|---|---|---|---|
| Precies ((100 sec): | 00,04°/h tot 0,02°/h | ARW(Hoekige willekeurige wandeling: | < 0,007°/√hr,1σ |
| Vibratiescreening: | 20~2000Hz, 6,06 g | Bandbreedte: | > 200 Hz |
| Gewicht: | ≤ 500 g | Afmetingen: | 60 mm × 60 mm × 28 mm |
| Markeren: | Gyroscoop met glasvezel voor navigatie,Precieze navigatie met glasvezel gyroscoop |
||

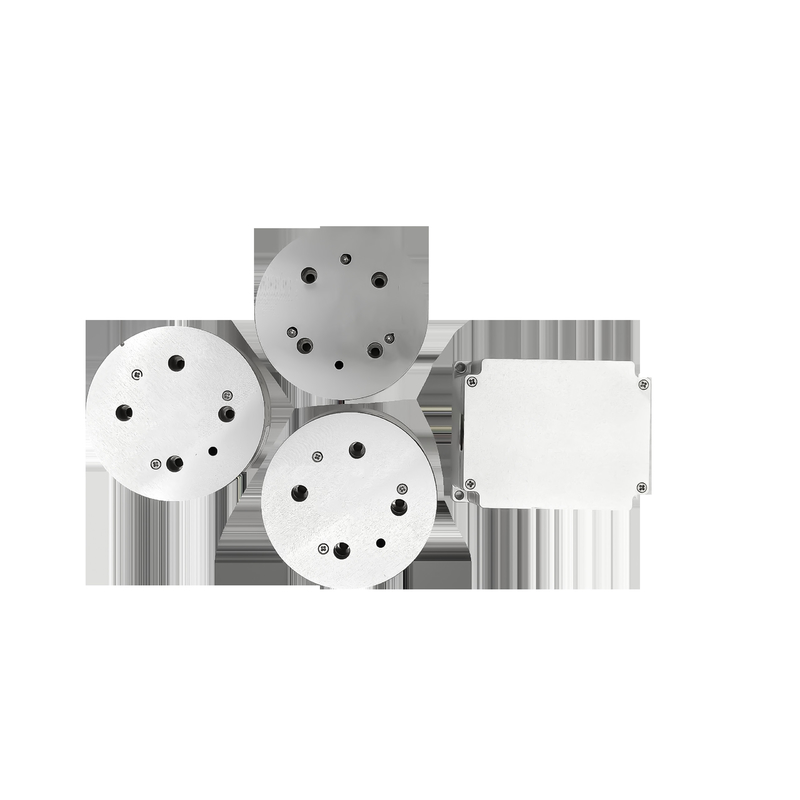

Navigatiegraad TDFG50T Glasvezel Gyroscoop
1 Inleiding
De glasvezel gyroscoop functioneert als een hoekfrequentiesensor met het Sagnac-effect.het levert real-time hoeksnelheidsgegevens van dragers via seriële communicatie-interfacesDit apparaat dient als kerncomponent in traagheidsnavigatiesystemen, waarbij ofwel drie onafhankelijke éénassige hoogprecisie-FOG's ofwel een drieassige geïntegreerde configuratie kunnen worden geïmplementeerd.Deze configuratie maakt een nauwkeurige meting mogelijk van de hoekversnellingscomponenten langs drie rechthoekige assen ten opzichte van de traagheidsruimte..
2Toepassing
De glasvezel gyroscoop is op grote schaal toepasbaar in verschillende domeinen, waaronder geleide wapensystemen, ruimtevaartplatforms, grondvoertuigen, zeeschepen, onderzeeërs,en orbitale detectiesystemenHet dient als een cruciaal onderdeel in zowel inertiale navigatiesystemen (INS) als houdingsreferentiesystemen (ARS).Het ondersteunt ook middelgrote tot high-end industriële toepassingen die nauwkeurige bewegingsdetectie vereisen..
3Kenmerken
Hoge precisie, betere stabiliteit, flexibel ontwerp;
"Technologie" voor het "ontwikkelen" of "ontwikkelen" van "technologieën" bedoeld in 5A001.a.1., 5A001.a.2. en 5A001.a.2.
Zeer korte starttijden en digitale uitgangen voor gemakkelijke integratie in digitale schakelingen.
Laag geluid, laag stroomverbruik, lage kosten;
Hoge betrouwbaarheid en lange levensduur
4 Belangrijkste parameters
|
Dynamisch bereik |
≥± 400°/s |
|
Bias in-run |
< 1°/h |
|
Precisiteit(100sec.) |
00,04°/h tot 0,02°/h |
|
ARW(Hoekige willekeurige wandeling |
< 0,007°/√hr,1σ |
|
Vibratiescreening |
20 tot en met 2000 Hz,6.06 g |
|
Bandbreedte |
>200 Hz |
|
Zet de tijd aan. |
10s |
|
Format van het uitgangssignaal |
RS-422 |
|
Gebouwd in zelftest |
- Dat is... |
|
Uitgangssignaalherzieningspercentage |
500 Hz tot 2000 Hz |
|
Uitgangssignaal baudrate |
230400bps~921600bps |
|
Werktemperatuur |
- 40.°C ~ + 70°C |
|
Bergingstemperatuur |
- 55.°C ~ + 85°C |
|
Stroomvoorziening |
5V |
|
Connector (9 pinnen) |
J30JZ/XN9TJCAL01 |
|
Energieverbruik |
≤ 4,5W |
|
MTBF (per MIL-HDBK-217-F) |
> 100000 uur |
|
Gewicht |
≤ 500 g |
|
Afmetingen |
Φ50 mm × 19 mm |
|
60 mm × 60 mm × 28 mm |
