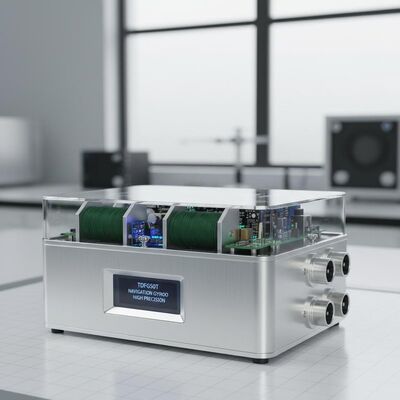

Navigatiegraad TDFG50T Glasvezel Gyroscoop met hoge precisie en volledig vaste vorm voor nauwkeurige navigatie
Belangrijkste kenmerken
Merknaam:
NAVI OPTICS
Modelnummer:
TDFG50T
Plaats van herkomst:
China
Certificering:
CCS
Minimale bestelhoeveelheid:
Eén set
Leveringscapaciteit:
30 sets per maand
Levertijd:
15 dagen
Standaard Verpakking:
Doos
Productoverzicht
De TDFG50T FOG van navigatiekwaliteit levert een bereik van ±400°/s, een biasstabiliteit van <1°/u en een ARW van 0,007°/√u. Het volledig solid-state ontwerp garandeert betrouwbaarheid met een bandbreedte van 500 Hz, een gewicht van ≤500 g en een werking van -40 ℃ tot +70 ℃ voor lucht- en ruimtevaart-, maritieme en industriële toepassingen.
Product aangepaste attributen
Markeren
Gyroscoop met glasvezel voor navigatie
,Precieze navigatie met glasvezel gyroscoop
Dynamisch bereik:
≥±400°/s
Bias in-run:
< 1°/h
Precies ((100 sec):
00,04°/h tot 0,02°/h
ARW(Hoekige willekeurige wandeling:
< 0,007°/√hr,1σ
Trillingsonderzoek:
20 ~ 2000 Hz, 6,06 g
Bandbreedte:
> 200 Hz
Gewicht:
≤500 g
Afmetingen:
60 mm × 60 mm × 28 mm
Productbeschrijving
Navigatiegraad TDFG50T Glasvezel Gyroscoop
Productoverzicht
De TDFG50T glasvezel gyroscoop fungeert als een hoge precisie hoekfrequentie sensor met behulp van het optische Sagnac effect.het levert real-time hoeksnelheidsgegevens via seriële communicatie-interfacesDit apparaat functioneert als een kerncomponent in traagheidsnavigatiesystemen.met een diameter van niet meer dan 20 mm,.
Toepassingen
Deze glasvezel gyroscoop is ontworpen voor diverse toepassingen, waaronder geleide wapensystemen, ruimtevaartplatforms, grondvoertuigen, zeeschepen, onderzeeërs en orbitale detectiesystemen.Het dient als een essentieel onderdeel in zowel inertiale navigatiesystemen (INS) als houdingsreferentiesystemen (ARS), terwijl het medium tot high-end industriële toepassingen ondersteunt die nauwkeurige bewegingsdetectie vereisen.
Belangrijkste kenmerken
- Hoge precisie met superieure stabiliteit en flexibele ontwerpopties
- Buitenvervaardiging voor de vervaardiging van motorvoertuigen
- Snelle opstarttijden en digitale uitgangen voor naadloze integratie
- Gebruik met een laag geluidsniveau en minimaal energieverbruik
- Kosteneffectieve oplossing met hoge betrouwbaarheid en langere levensduur
Technische specificaties
| Dynamisch bereik | ≥ ± 400°/s |
| Bias in de loop van de tijd | < 1°/h |
| Precisiteit (100 sec) | 00,04°/h tot 0,02°/h |
| Angulaire willekeurige wandeling (ARW) | < 0,007°/√ uur, 1σ |
| Vibratiescreening | 20~2000 Hz, 6,06 g |
| Bandbreedte | > 200 Hz |
| Teken tijd in | 10s |
| Uitgangssignaalformaat | RS-422 |
| Uitgangssignaal bijwerkingspercentage | 500 Hz tot 2000 Hz |
| Uitgangssignaal Baud-snelheid | 230400bps~921600bps |
| Werktemperatuur | -40°C ~ +70°C |
| Bergingstemperatuur | -55°C ~ +85°C |
| Stroomvoorziening | 5V |
| Connector (9 pinnen) | J30JZ/XN9TJCAL01 |
| Energieverbruik | ≤ 4,5 W |
| MTBF (per MIL-HDBK-217-F) | > 100 000 uur |
| Gewicht | ≤ 500 g |
| Afmetingen | Φ50mm*19mm / 60mm*60mm*28mm |
