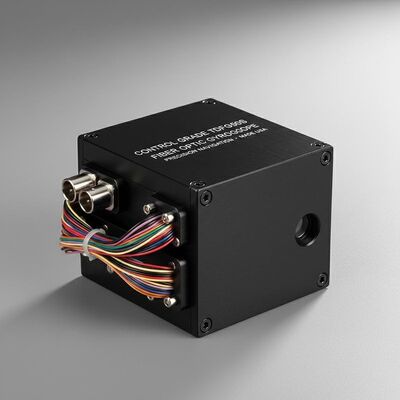

TDFG50S-compacte glasvezel gyroscoop voor nauwkeurige navigatie
Belangrijkste kenmerken
Merknaam:
NAVI OPTICS
Modelnummer:
TDFG50S
Plaats van herkomst:
China
Certificering:
CCS
Minimale bestelhoeveelheid:
Eén set
Leveringscapaciteit:
30 sets per maand
Levertijd:
15 dagen
Standaard Verpakking:
Doos
Productoverzicht
Controlekwaliteit TDFG50S FOG: Hoogwaardige glasvezelgyroscoop met een bereik van ±400°/s, <2°/u bias-stabiliteit en 0,03°/√hr ARW. Compact ontwerp van 50 mm, volledig solid-state constructie en MIL-HDBK-217F-betrouwbaarheid (>150.000 uur MTBF). Ideaal voor raketgeleiding, stabilisatie en industriële controlesystemen.
Product aangepaste attributen
Markeren
Gyroscoop met glasvezel van controlegraad
,High Performance Gyroscoop met glasvezel
Dynamisch bereik:
≥±400°/s
Bias in-run:
< 2°/h
Precies ((10 sec):
0.5°/h~0.2°/h
ARW(Hoekige willekeurige wandeling:
< 0,03°/√hr,1σ
Trillingsonderzoek:
20 ~ 2000 Hz, 6,06 g
Bandbreedte:
> 200 Hz
Gewicht:
≤ 160 g
Afmetingen:
50 mm × 50 mm × 30 mm
Productbeschrijving
Gyroscoop met glasvezel TDFG50S
De TDFG50S Glasvezel Gyroscoop is een hoogwaardige hoeksnelheidssensor die gebruikmaakt van geavanceerde volledig digitale gesloten-lusdetectietechnologie.Dit instrument voor besturing levert in realtime hoeksnelheidsgegevens met snelheden van meer dan 4 kHz via een seriële interface.
Productoverzicht
Gebaseerd op het optische Sagnac-effect, bevat deze glasvezel gyroscoop serie een-as-, twee-as- en drie-as configuraties.Multi-axis varianten maken gebruik van gedeelde lichtbron en solver circuit technologie om synchroon te detecteren hoeksnelheid over meerdere orthogonale assen.
Toepassingen
Ideaal voor stabilisatie- en besturingssystemen in geleide wapens, houdingscontroleplatformen, torpedo's, tactische raketten en middelgrote tot hoge industriële apparatuur die nauwkeurige bewegingsdetectie vereist.
Belangrijkste kenmerken
- Compact ontwerp met kleine voetafdruk en lichtgewicht constructie
- Volledig solide-staat architectuur zonder bewegende delen voor verbeterde betrouwbaarheid
- Instant-on-capaciteit met digitale output voor naadloze computerintegratie
- Gebruik met een laag geluidsniveau en minimaal energieverbruik
- Kosteneffectieve oplossing met een langere levensduur
Technische specificaties
| Prestatieparameter | Specificatie |
|---|---|
| Dynamisch bereik | ≥ ± 400°/s |
| Bias in de loop van de tijd | < 2°/h |
| Precies (10 sec) | 0.5°/h ~ 0.2°/h |
| Angulaire willekeurige wandeling (ARW) | < 0,03°/√ uur, 1σ |
| Vibratiescreening | 20~2000 Hz, 6,06 g |
| Bandbreedte | > 200 Hz |
| Teken tijd in | 10s |
| Uitgangssignaalformaat | RS-422 |
| Uitgangssignaal bijwerkingspercentage | 500 Hz ~ 4000 Hz |
| Uitgangssignaal Baud-snelheid | 115200bps ~ 921600bps |
| Werktemperatuur | -40°C ~ +70°C |
| Bergingstemperatuur | -55°C ~ +85°C |
| Stroomvoorziening | 5V |
| Verbinding | J30J-15TJL |
| Energieverbruik | ≤ 3W |
| MTBF (MIL-HDBK-217-F) | > 150.000 uur |
| Gewicht | ≤ 160 g |
| Afmetingen | 50 mm * 50 mm * 30 mm |
