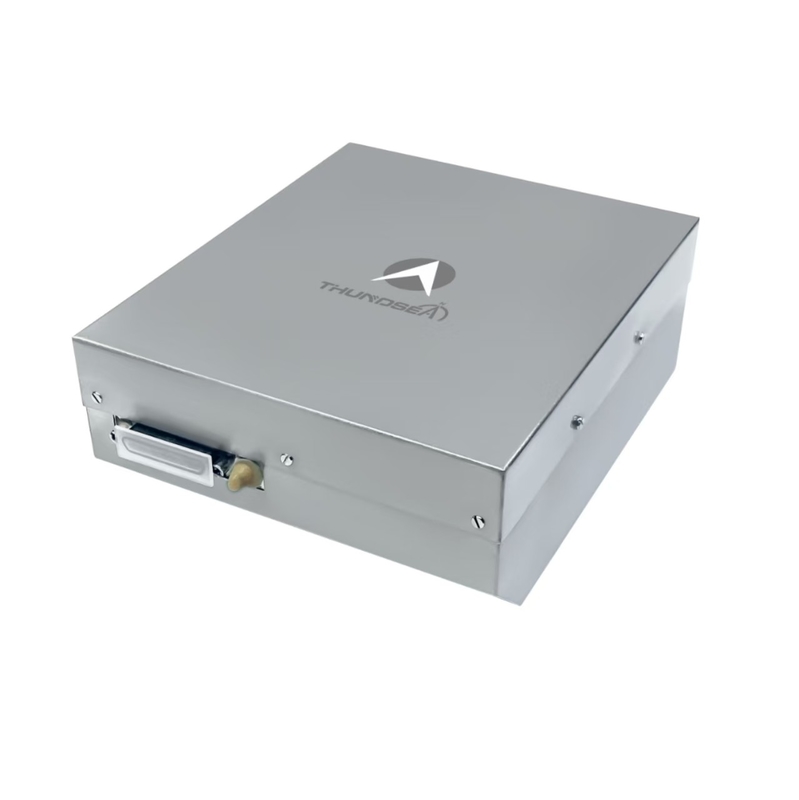

Hoge precisie TDLG90S Ring Laser Gyroscoop met 0,002°/h Bias Stability en breed dynamisch bereik
Belangrijkste kenmerken
Merknaam:
NAVI OPTICS
Modelnummer:
TDLG90S
Plaats van herkomst:
China
Certificering:
CCS
Minimale bestelhoeveelheid:
Eén set
Leveringscapaciteit:
30 sets per maand
Levertijd:
15 dagen
Standaard Verpakking:
Doos
Productoverzicht
Hoge precisie TDLG90S ringlasergyroscoop: beschikt over ultra-lage bias-stabiliteit (0,002°/u), ARW (0,0004°/√u) en schaalfactorfout (≤2ppm). Gecertificeerd voor lucht- en ruimtevaart, zee- en landnavigatie. Compact (2kg), robuust ontwerp met groot dynamisch bereik (±400°/s) en >200Hz bandbreedte.
Product aangepaste attributen
Markeren
High Precision Ring Laser Gyroscoop
,de gyroscoop van de ringslaser
Biasstabiliteit (1σ):
00,004°/h tot 0,002°/h
Nul vertekening herhaalbaarheid (1σ):
00,002°/h tot 0,001°/h
ARW(Hoekige willekeurige wandeling:
0.0007°/√ uur~0.0004°/√ uur
Schaalfactorfout (1σ):
≤2 ppm
Dynamisch bereik:
≥±400°/s
Bandbreedte:
> 200 Hz
Gewicht:
2 kg
Afmetingen:
151 mm × 126 mm × 57 mm
Productbeschrijving
High Precision TDLG90S Ring Laser Gyroscoop
De TDLG90S Ring Laser Gyroscope werkt volgens het Sagnac-effect.gebruikmakend van interferentiefaseverschillen tussen laserstralen in de richting van de klok en tegen de klok in een gesloten resonantieholte om hoekstijgingen nauwkeurig te metenDeze gyroscoop heeft een hoge integratie, uitzonderlijke betrouwbaarheid, een sterke aanpassingsvermogen voor het milieu en een stabiele operationele prestaties.waardoor het een kernsensor is in hoge precisie inertiële navigatiesystemen.
Toepassingen
Gecertificeerd voor integratie met inertia-navigatiesystemen (INS) en houdingsrichtingsreferentiesystemen (AHRS) over:
- Aerospace-platforms (ruimtevaartuigen/luchtvaartuigen/satellieten)
- Maritieme systemen (oppervlakteschepen/onderdompels)
- Terrestrische navigatiemodules (auto's/militaire voertuigen)
Belangrijkste kenmerken
- Geïntegreerd lichtpad en circuitontwerp met eenvoudige structuur voor eenvoudige installatie
- Compact formaat, lichtgewicht en beheersbaar energieverbruik
- Hoge betrouwbaarheid met uitstekende schok- en trillingsbestandheid
- Sterke aanpassingsvermogen voor het milieu en stabiele operationele prestaties
- Brede dynamische bandbreedte met digitale signaaluitgang
Technische specificaties
| Prestatieparameter | Specificatie |
|---|---|
| Biasstabiliteit (1σ) | 00,004°/h ~ 0,002°/h |
| Nul vertekendheid herhaalbaarheid (1σ) | 00,002°/h ~ 0,001°/h |
| Angulaire willekeurige wandeling (ARW) | 0.0007°/√hr ~ 0.0004°/√hr |
| Schaalfactorfout (1σ) | ≤ 2 ppm |
| Dynamisch bereik | ≥ ± 400°/s |
| Bandbreedte | > 200 Hz |
| Zet de tijd aan. | < 5 s |
| Format van het uitgangssignaal | TTL |
| Ingebouwde zelftest | - Ja, dat klopt. |
| Uitgangssignaalherzieningspercentage | 1 Hz |
| Uitgangssignaal baudrate | 115200 |
| Trillingsschok | 75 g, halve sinus, 6 ms |
| Werktemperatuur | -40°C ~ +70°C |
| Bergingstemperatuur | -55°C ~ +85°C |
| Stroomvoorziening | ±15V, ±5V |
| Connector (25 pinnen) | J30JM-37ZKP36 |
| Energieverbruik | ≤ 3W |
| MTBF (per MIL-HDBK-217-F) | > 10.000 uur |
| Gewicht | 2 kg |
| Afmetingen | 151 mm * 126 mm * 57 mm |
