High Precision Ring Laser Gyroscope RLG met 0,015°/h Bias Stability en ≥±400°/s Dynamisch bereik
Belangrijkste kenmerken
Merknaam:
NAVI OPTICS
Modelnummer:
TDLG70S
Plaats van herkomst:
China
Certificering:
CCS
Minimale bestelhoeveelheid:
Eén set
Leveringscapaciteit:
30 sets per maand
Levertijd:
15 dagen
Standaard Verpakking:
Doos
Productoverzicht
De TDLG70S ringlasergyroscoop levert uitzonderlijke precisie met biasstabiliteit tot 0,006°/h en ARW tot 0,0015°/√hr. Beschikt over een breed dynamisch bereik van ±400°/s, >200 Hz bandbreedte, robuuste constructie en compact ontwerp voor veeleisende lucht- en ruimtevaart- en navigatietoepassingen.
Product aangepaste attributen
Markeren
de gyroscoop van de ringslaser
,High Precision Ring Laser Gyroscoop
Biasstabiliteit (1σ):
0.015°/h~0.006°/h
Nul vertekening herhaalbaarheid (1σ):
00,005°/h tot 0,003°/h
ARW(Hoekige willekeurige wandeling:
0.003°/√ uur~0.0015°/√ uur
Schaalfactorfout (1σ):
≤5ppm
Dynamisch bereik:
≥±400°/s
Bandbreedte:
> 200 Hz
Productbeschrijving

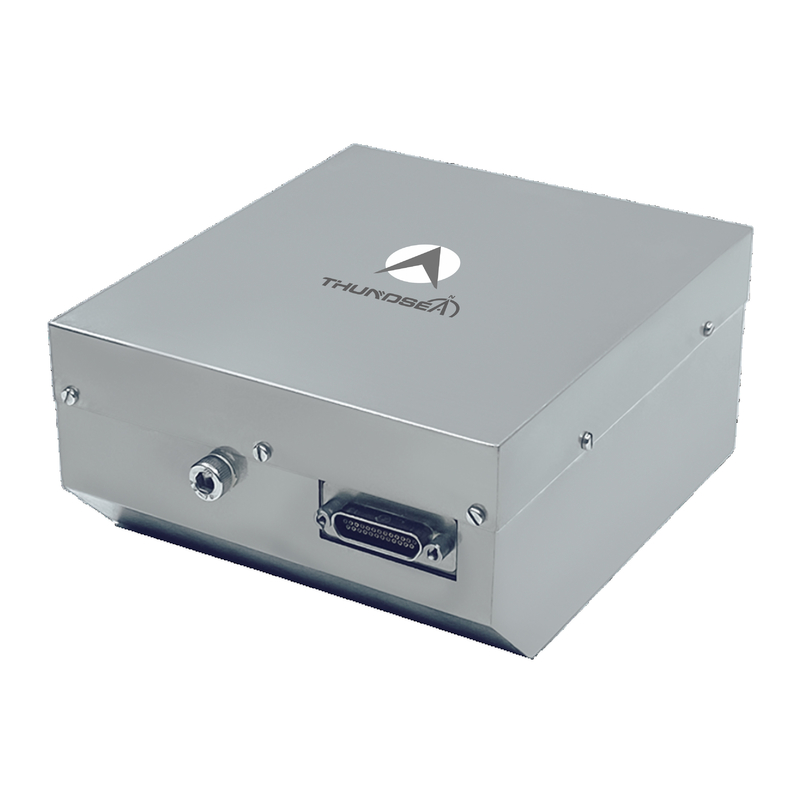

High Precision TDLG70S Ring Laser Gyroscope
De TDLG70S Ring Laser Gyroscope werkt volgens het principe van het Sagnac-effect.gebruikmakend van interferentiefaseverschillen tussen laserstralen in de richting van de klok en tegen de klok in een gesloten resonantieholte om hoekstijgingen nauwkeurig te metenDeze geavanceerde gyroscoop heeft een hoge integratie, uitzonderlijke betrouwbaarheid, sterke aanpassingsvermogen voor het milieu en stabiele operationele prestaties.met een vermogen van meer dan 50 W,.
Toepassingen
Geschikt voor inertiële navigatie- en houdingsreferentieapparatuur in high-end toepassingen, waaronder ruimteschepen, vliegtuigen, kunstmatige satellieten, voertuigen, schepen en onderzeeërs.
Belangrijkste kenmerken
- Brede dynamische bandbreedte met digitale signaaluitgang
- Compacte afmetingen, lichtgewicht, gemakkelijke integratie en beheersbaar energieverbruik
- Hoge betrouwbaarheid met uitstekende schok- en trillingsbestandheid
- Sterke aanpassingsvermogen voor veeleisende omstandigheden
- Geïntegreerd lichtpad en circuitontwerp met eenvoudige structuur voor eenvoudige installatie
Technische specificaties
| Prestatieparameter | Specificatie |
|---|---|
| Biasstabiliteit (1σ) | 0.015°/h ~ 0.006°/h |
| Nul Bias Herhaalbaarheid (1σ) | 00,005°/h ~ 0,003°/h |
| Angulaire willekeurige wandeling (ARW) | 0.003°/√ uur ~ 0.0015°/√ uur |
| Schaalfactorfout (1σ) | ≤ 5 ppm |
| Dynamisch bereik | ≥ ± 400°/s |
| Bandbreedte | > 200 Hz |
| Teken tijd in | < 5 s |
| Uitgangssignaalformaat | TTL |
| Ingebouwde zelfcontrole | - Ja, dat klopt. |
| Uitgangssignaal bijwerkingspercentage | 1 Hz |
| Uitgangssignaal Baud-snelheid | 115200 |
| Trillingschok | 75 g, halve sinus, 6 ms |
| Werktemperatuur | -40°C ~ +70°C |
| Bergingstemperatuur | -55°C ~ +85°C |
| Stroomvoorziening | ±15V, ±5V |
| Verbinding | J30JM-25ZKP (25 pinnen) |
| Energieverbruik | ≤ 3W |
| MTBF (per MIL-HDBK-217-F) | >10000 uur |
| Gewicht | 10,3 kg |
| Afmetingen | φ114 mm * 53 mm |
De TDLG70S vertegenwoordigt de meest geavanceerde ring laser gyroscoop technologie, die uitzonderlijke precisie en betrouwbaarheid biedt voor de meest veeleisende inertiële navigatie toepassingen in de luchtvaart, maritieme,en terrestrische platformen.
