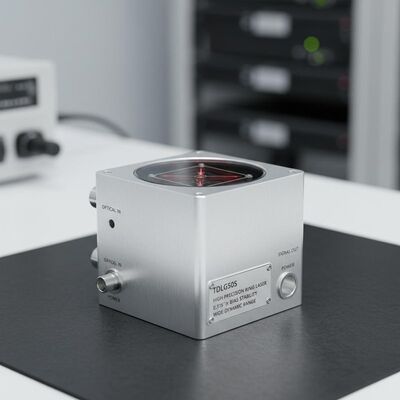

High Precision Ring Laser Gyroscope TDLG50S met 0.015°/h Bias Stability en Wide Dynamic Range voor Inertial Navigation
Belangrijkste kenmerken
Merknaam:
NAVI OPTICS
Modelnummer:
TDLG50S
Plaats van herkomst:
China
Certificering:
CCS
Minimale bestelhoeveelheid:
Eén set
Leveringscapaciteit:
30 sets per maand
Levertijd:
15 dagen
Standaard Verpakking:
Doos
Productoverzicht
Uiterst nauwkeurige TDLG50S-ringlasergyroscoop met een biasstabiliteit van 0,015°/u, een bereik van ±400°/s en een MIL-HDBK-217-F MTBF >10.000 uur. Compact, schokbestendig ontwerp voor ruimtevaart-, maritieme en voertuignavigatiesystemen.
Product aangepaste attributen
Markeren
High Precision Ring Laser Gyroscoop
,de gyroscoop van de ringslaser
Productbeschrijving
High Precision TDLG50S Ring Laser Gyroscoop
De TDLG50S Ring Laser Gyroscoop werkt volgens het Sagnac-effectprincipe en meet dragerhoekverhogingen door laserinterferentiefasendifferences binnen een ringglasholte te detecteren.Deze geïntegreerde gyroscoop biedt uitzonderlijke betrouwbaarheid, aanpassingsvermogen voor het milieu en stabiele prestaties, waardoor het een van de meest gebruikte hoge-precisie traagheidsnavigatiesensoren ter wereld is.
Toepassingen
Ideaal voor inertiële navigatiesystemen en houdingsreferentieapparatuur in high-end toepassingen, waaronder ruimteschepen, vliegtuigen, kunstmatige satellieten, voertuigen, schepen en onderzeeërs.
Belangrijkste kenmerken
- Geïntegreerd optisch pad en circuitontwerp met eenvoudige structuur voor gemakkelijke installatie
- Compacte afmetingen, lichte constructie en gecontroleerd energieverbruik
- Hoge betrouwbaarheid met uitstekende schok- en trillingsbestandheid
- Sterke aanpassingsvermogen voor het milieu en brede dynamische responsbandbreedte
- Digitaal signaaluitgang voor nauwkeurige metingen
Technische specificaties
| Performance-kenmerken | |
|---|---|
| Biasstabiliteit (1σ) | 0.015°/h ~ 0.006°/h |
| Nul Bias Herhaalbaarheid (1σ) | 00,005°/h ~ 0,003°/h |
| Angulaire willekeurige wandeling (ARW) | 0.003°/√ uur ~ 0.0015°/√ uur |
| Schaalfactorfout (1σ) | ≤ 5 ppm |
| Dynamisch bereik | ≥ ± 400°/s |
| Bandbreedte | > 200 Hz |
| Elektrische interface | |
| Teken tijd in | < 5 s |
| Uitgangssignaalformaat | TTL |
| Ingebouwde zelfcontrole | - Ja, dat klopt. |
| Uitgangssignaal bijwerkingspercentage | 1 Hz |
| Uitgangssignaal Baud-snelheid | 115200 |
| Milieuspecificaties | |
| Trillingschok | 75 g, halve sinus, 6 ms |
| Werktemperatuur | -40°C ~ +70°C |
| Bergingstemperatuur | -55°C ~ +85°C |
| Fysieke specificaties | |
| Stroomvoorziening | ±15V, ±5V |
| Verbinding | J30JM-25ZKP (25 pinnen) |
| Energieverbruik | ≤ 3W |
| MTBF (per MIL-HDBK-217-F) | > 10 000 uur |
| Gewicht | 0.64kg |
| Afmetingen | 90 mm * 73 mm * 51 mm |
