Gyroscoop voor drieassige navigatie met glasvezel met een nauwkeurigheid van 0,01°/h en RS-422-uitgang
Belangrijkste kenmerken
Merknaam:
NAVI OPTICS
Modelnummer:
TDFG60T
Plaats van herkomst:
China
Certificering:
CCS
Minimale bestelhoeveelheid:
Eén set
Leveringscapaciteit:
30 sets per maand
Levertijd:
15 dagen
Standaard Verpakking:
Doos
Productoverzicht
TDFG60T: FOG van navigatiekwaliteit met een nauwkeurigheid van 0,01°/u, bereik van ±400°/s, opstarten in 10s. Volledig solid-state ontwerp, RS-422-uitvoer, MIL-HDBK-217F-betrouwbaarheid (>100.000 uur). Ideaal voor lucht- en ruimtevaart-, maritieme en industriële INS.
Product aangepaste attributen
Markeren
Gyroscoop met glasvezel voor navigatie
,Drieassige glasvezel gyroscoop
Dynamisch bereikverlies tijdens het draaien:
≥±400°/s
Tijd inschakelen:
10s
Precies ((100 sec):
00,02°/h tot 0,01°/h
Formaat uitgangssignaal:
RS-422
Gewicht:
≤ 550 g
Afmetingen:
60 mm × 60 mm × 28 mm
Productbeschrijving

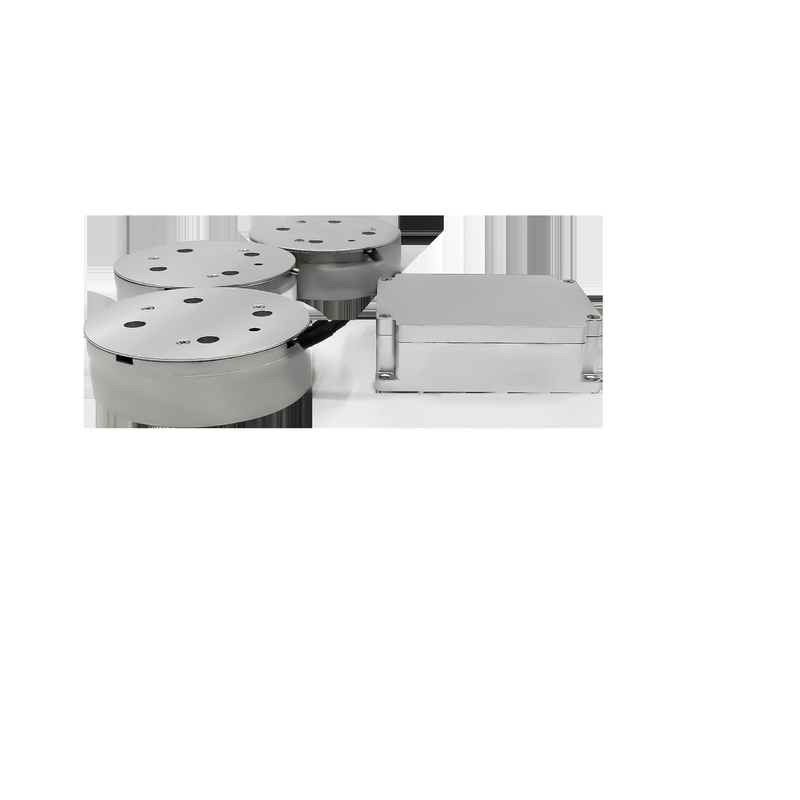

Gyroscoop met glasvezel van drieassige navigatie TDFG60T
De TDFG60T Navigation Grade Fiber Optic Gyroscope is een geavanceerde hoeksnelheidssensor gebaseerd op het optische Sagnac-effect.het geeft real-time informatie over de hoeksnelheid van de drager via seriële communicatieDeze gyroscoop is verkrijgbaar als drie eenassige hoogprecisie-eenheden of als een drieassige geïntegreerde configuratie en fungeert als de kernsensor voor inertia-navigatieoplossingen.het meten van de hoeksnelheid in drie rechthoekige richtingen ten opzichte van de traagheidsruimte.
Toepassingen
Deze glasvezel gyroscoop is ontworpen voor inertiële navigatiesystemen en houdingsreferentiesystemen in meerdere domeinen, waaronder geleide munitie, ruimtevaartplatforms,landvoertuigen, schepen, onderzeese voertuigen, orbitale detectiesystemen en industriële toepassingen van middelgrote tot hoge kwaliteit.
Belangrijkste kenmerken
- Laag geluid, laag energieverbruik en kosteneffectief ontwerp
- Hoge precisie met superieure stabiliteit en flexibele configuratieopties
- Buitenvervaardiging voor de vervaardiging van motorvoertuigen
- Snel opstarten en digitale uitgangen voor naadloze integratie
- Uitzonderlijke betrouwbaarheid en langere levensduur
Technische specificaties
| Parameter | Specificatie |
|---|---|
| Dynamisch bereik | ≥ ± 400°/s |
| Bias in de loop van de tijd | < 1°/h |
| Precisiteit (100 sec) | 00,02°/h tot 0,01°/h |
| Angulaire willekeurige wandeling (ARW) | < 0,005°/√ uur, 1σ |
| Vibratiescreening | 20~2000 Hz, 6,06 g |
| Bandbreedte | > 200 Hz |
| Teken tijd in | 10s |
| Uitgangssignaalformaat | RS-422 |
| Ingebouwde zelfcontrole | - Dat is... |
| Uitgangssignaal bijwerkingspercentage | 500 Hz tot 2000 Hz |
| Uitgangssignaal Baud-snelheid | 230400bps~921600bps |
| Werktemperatuur | -40°C ~ +70°C |
| Bergingstemperatuur | -55°C ~ +85°C |
| Stroomvoorziening | 5V |
| Connector (9 pinnen) | J30JZ/XN9TJCAL01 |
| Energieverbruik | ≤ 4,5 W |
| MTBF (per MIL-HDBK-217-F) | > 100 000 uur |
| Gewicht | ≤ 550 g |
| Afmetingen | Φ59mm*20mm / 60mm*60mm*28mm |
