Precision Navigation Grade Glasvezel Gyroscoop met een nauwkeurigheid van 0,003°/h, een dynamisch bereik van ±400°/s en een volledig solid-state ontwerp
Belangrijkste kenmerken
Merknaam:
NAVI OPTICS
Modelnummer:
TDFG98T
Plaats van herkomst:
China
Certificering:
CCS
Minimale bestelhoeveelheid:
Eén set
Leveringscapaciteit:
30 sets per maand
Levertijd:
15 dagen
Standaard Verpakking:
Doos
Productoverzicht
De TDFG98T FOG van navigatiekwaliteit biedt hoge precisie (0,003°/u nauwkeurigheid), ±400°/s bereik en een robuust ontwerp voor lucht- en ruimtevaart-/defensietoepassingen. Beschikt over volledig digitale uitvoer, snelle opstart en MIL-HDBK-217F-betrouwbaarheid (>100.000 uur MTBF).
Product aangepaste attributen
Markeren
Gyroscoop met glasvezel voor navigatie
,Precision Navigation Gyroscoop met glasvezel
Dynamisch bereik:
≥±400°/s
Bias in-run:
< 1°/h
Precies ((100 sec):
00,005°/h tot 0,003°/h
ARW(Hoekige willekeurige wandeling:
< 0,0008°/√ uur,1 σ
Trillingsonderzoek:
20 ~ 2000 Hz, 6,06 g
Bandbreedte:
> 200 Hz
Gewicht:
≤ 1200 g
Afmetingen:
60 mm × 60 mm × 28 mm
Productbeschrijving

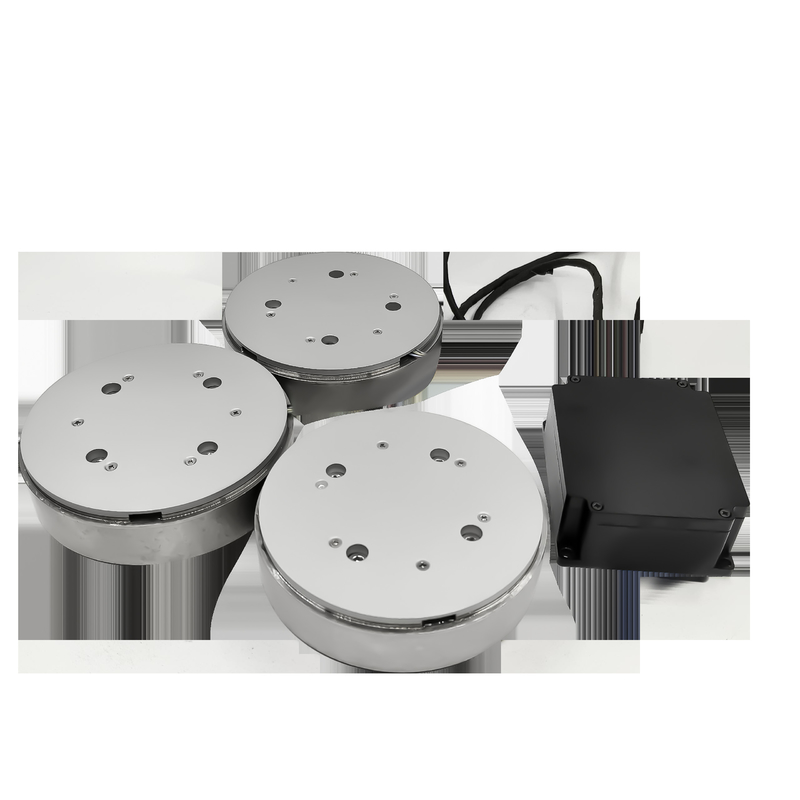

Navigatiegraad TDFG98T Glasvezel Gyroscoop
De TDFG98T glasvezel gyroscoop functioneert als een hoeksnelheidssensor met behulp van het optische Sagnac-effect.De geavanceerde volledig digitale gesloten-lus besturingsarchitectuur maakt real-time transmissie van dragerhoek snelheidsgegevens mogelijk via seriële communicatie-interfacesIn inertia-navigatiesystemen dienen drie orthogonale, eenassige, hoogprecisie-FOG's of een enkele geïntegreerde triaxiale FOG-configuratie als kernsensorcomponenten.detectie van hoekversnellingsparameters van bewegende platforms langs drie elkaar loodrecht liggende assen ten opzichte van de traagheidsruimte.
Toepassingen
Geschikt voor inertiële navigatieapparatuur en houdingsreferentieapparatuur in geleide wapens, vliegtuigen, voertuigen, schepen, onderzeeërs, baanopsporing en middelgrote tot hoge industriële toepassingen.
Belangrijkste kenmerken
- Hoge betrouwbaarheid en lange levensduur
- Laag geluid, laag stroomverbruik en kosteneffectief
- Uiterst korte starttijden met digitale uitgangen voor een gemakkelijke integratie
- Volledig vaste vorm zonder bewegende delen
- Hoge precisie met uitstekende stabiliteit en flexibele ontwerpopties
Technische specificaties
| Parameter | Specificatie |
|---|---|
| Dynamisch bereik | ≥ ± 400°/s |
| Bias in de loop van de tijd | < 1°/h |
| Precisiteit (100 sec) | 00,005°/h ~ 0,003°/h |
| Hoekige willekeurige wandeling (1σ) | < 0,0008°/√ uur |
| Vibratiescreening | 20~2000 Hz, 6,06 g |
| Bandbreedte | > 200 Hz |
| Teken tijd in | 10s |
| Uitgangssignaalformaat | RS-422 |
| Uitgangssignaal bijwerkingspercentage | 500 Hz ~ 4000 Hz |
| Uitgangssignaal Baud-snelheid | 230400bps ~ 921600bps |
| Werktemperatuur | -40°C ~ +70°C |
| Bergingstemperatuur | -55°C ~ +85°C |
| Stroomvoorziening | 5V |
| Connector (9 pinnen) | J30JZ/XN9TJCAL01 |
| Energieverbruik | ≤ 4,5 W |
| MTBF (per MIL-HDBK-217-F) | >100.000 uur |
| Gewicht | ≤ 1200 g |
| Afmetingen | Φ98mm*26mm 60 mm*60 mm*28 mm |
