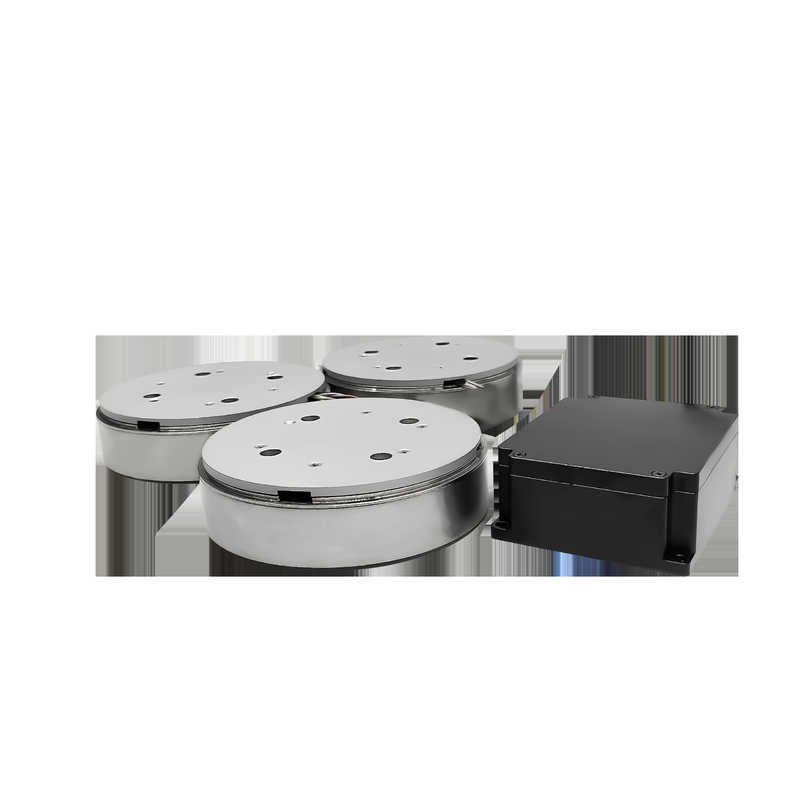

Navigatiegraad TDFG120T Glasvezel Gyroscoop met een nauwkeurigheid van 0,003°/h en een dynamisch bereik van ≥±400°/s in geheel vaste toestand
Belangrijkste kenmerken
Merknaam:
NAVI OPTICS
Modelnummer:
TDFG120T
Plaats van herkomst:
China
Certificering:
CCS
Minimale bestelhoeveelheid:
Eén set
Leveringscapaciteit:
30 sets per maand
Levertijd:
15 dagen
Standaard Verpakking:
Doos
Productoverzicht
TDFG120T FOG van navigatiekwaliteit met een nauwkeurigheid van 0,003°/u, een bereik van ±400°/s en MIL-HDBK-217-F betrouwbaarheid. Het volledig solid-state ontwerp zorgt voor onmiddellijk opstarten, een laag stroomverbruik en robuuste prestaties in extreme omgevingen (-40℃ tot +70℃).
Product aangepaste attributen
Markeren
Geavanceerde nevelvezel-optische gyroscoop
,Geavanceerde navigatie Gyroscoop met glasvezel
,Hoog nauwkeurige glasvezel gyroscoop
Dynamisch bereik:
≥±400°/s
Bias in-run:
< 1°/h
Precies ((100 sec):
00,003°/h tot 0,001°/h
ARW(Hoekige willekeurige wandeling:
< 0,0006°/√ uur,1 σ
Trillingsonderzoek:
20 ~ 500 Hz, 3,2 g
Bandbreedte:
> 200 Hz
Gewicht:
400G QSFP-DD SR4
Afmetingen:
60 mm × 60 mm × 28 mm
Productbeschrijving
Geavanceerde navigatieklasse TDFG120T Glasvezel Gyroscoop
High-precision glasvezel gyroscoop met een nauwkeurigheid van 0,003°/h voor veeleisende navigatie toepassingen
Productoverzicht
De TDFG120T glasvezel gyroscoop werkt op het optische Sagnac-effect en beschikt over een hoogwaardige volledig digitale gesloten-lusdetectietechnologie. It outputs real-time angular velocity data through serial communication and serves as the core sensing unit for inertial navigation systems in either three orthogonal single-axis configurations or integrated three-axis arrangements.
Toepassingen
geschikt voor inertiële navigatie- en houdingsreferentiesystemen in meerdere domeinen, waaronder geleide munitie, vliegtuigen, landvoertuigen, zeeschepen/onderdompels, orbitale detectieplatforms,en industriële toepassingen van middelgrote tot hoge kwaliteit.
Belangrijkste kenmerken
- Volledig vaste vorm zonder bewegende delen
- Uiterst korte starttijden met digitale uitgangen
- Hoge precisie met superieure stabiliteit en flexibel ontwerp
- Hoge betrouwbaarheid en lange levensduur
- Laag geluid, laag energieverbruik en kosteneffectieve werking
Technische specificaties
| Dynamisch bereik | ≥ ± 400°/s |
| Bias in de loop van de tijd | < 1°/h |
| Precisiteit (100 sec) | 00,003°/h ~ 0,001°/h |
| Angulaire willekeurige wandeling (ARW) | < 0,0006°/√ uur, 1σ |
| Vibratiescreening | 20~500 Hz, 3,2 g |
| Bandbreedte | > 200 Hz |
| Teken tijd in | 30s |
| Uitgangssignaalformaat | RS-422 |
| Uitgangssignaal bijwerkingspercentage | 500 Hz ~ 4000 Hz |
| Uitgangssignaal Baud-snelheid | 115200bps ~ 921600bps |
| Werktemperatuur | -40°C ~ +70°C |
| Bergingstemperatuur | -55°C ~ +85°C |
| Stroomvoorziening | 5V |
| Connector (9 pinnen) | J30JZ/XN9TJCAL01 |
| Energieverbruik | ≤ 4,5 W |
| MTBF (per MIL-HDBK-217-F) | >100.000 uur |
| Gewicht | ≤ 1500 g |
| Afmetingen | Φ117 mm*24 mm 60 mm*60 mm*28 mm |
Deze glasvezel gyroscoop voor navigatie levert uitzonderlijke precisie en betrouwbaarheid voor de meest veeleisende inertiële meettoepassingen in de luchtvaart-, defensie- en industriële sectoren.
