Navigatiegraad Hoogprecisie Compact Design Glasvezel Gyroscoop voor Inertiële Navigatiesystemen
Belangrijkste kenmerken
Merknaam:
NAVI OPTICS
Modelnummer:
TDFG70S
Plaats van herkomst:
China
Certificering:
CCS
Minimale bestelhoeveelheid:
Eén set
Leveringscapaciteit:
30 sets per maand
Levertijd:
15 dagen
Standaard Verpakking:
Doos
Productoverzicht
De TDFG70S FOG van navigatiekwaliteit biedt hoge precisie (0,01°/u nauwkeurigheid), compact ontwerp (70×70×32 mm) en robuuste prestaties met MIL-HDBK-217F betrouwbaarheid (>150.000 uur MTBF). Ideaal voor lucht- en ruimtevaart-, maritieme en industriële automatisering.
Product aangepaste attributen
Markeren
FOG glasvezel gyroscoop
,Navigatieklasse nevel glasvezel gyroscoop
Dynamisch bereik:
≥±400°/s
Bias in-run:
< 1°/h
Precies ((100 sec):
00,03°/h tot 0,01°/h
ARW(Hoekige willekeurige wandeling:
< 0,005°/√hr,1σ
Trillingsonderzoek:
20 ~ 2000 Hz, 6,06 g
Bandbreedte:
> 200 Hz
Gewicht:
≤ 300 g
Afmetingen:
70 mm × 70 mm × 32 mm
Productbeschrijving

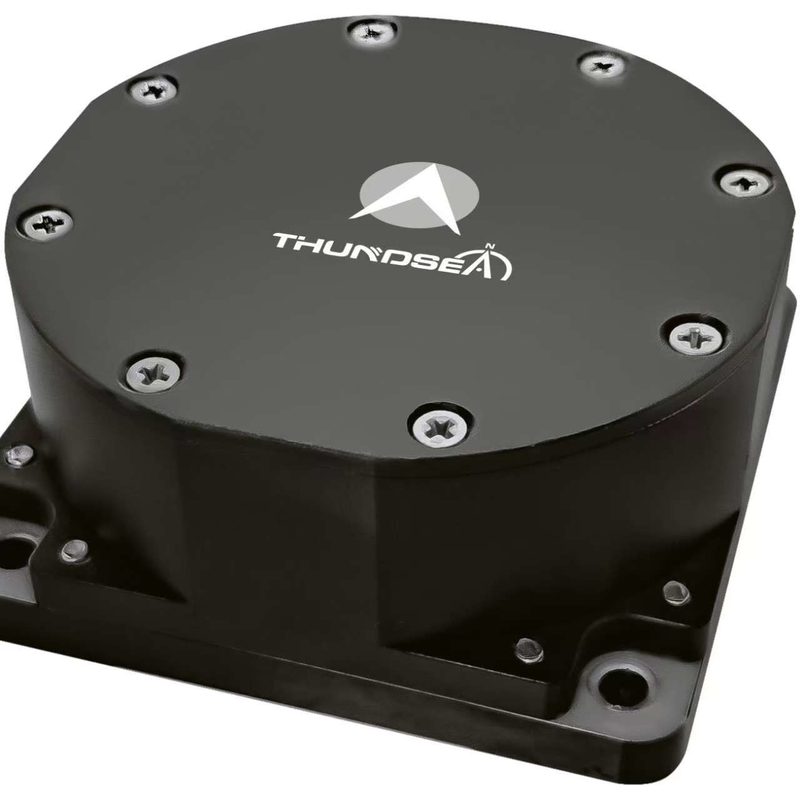

Navigatieklasse mist glasvezel gyroscoop TDFG70S
Productoverzicht
De TDFG70S glasvezel gyroscoop is een hoogwaardige hoeksnelheidssensor met optische Sagnac-effecttechnologie.het levert real-time carrier hoek snelheidsgegevens via seriële poort outputHet is verkrijgbaar als drie eenassige eenheden of als een geïntegreerde drieassige configuratie en dient als de kernsensor voor traagheidsnavigatiesystemen.
Toepassingen
ontworpen voor integratie in traagheidsnavigatiesystemen en houdingsreferentieplatforms voor diverse toepassingen, waaronder geleide munitie, ruimtevaartvoertuigen, grondtransportsystemen,scheepsvaartuigen, onderwatervoertuigen, orbitale detectieapparatuur en industriële automatiseringsoplossingen van midden tot hoog niveau.
Belangrijkste kenmerken
- Volledig vaste vorm zonder bewegende delen
- Hoge precisie met superieure stabiliteit en flexibele ontwerpopties
- Uiterst korte starttijden met digitale uitgangen voor een gemakkelijke integratie
- Hoge betrouwbaarheid en langere levensduur
- Laag geluid, laag energieverbruik en kosteneffectieve werking
Technische specificaties
| Parameter | Specificatie |
|---|---|
| Dynamisch bereik | ≥ ± 400°/s |
| Bias in de loop van de tijd | < 1°/h |
| Precisiteit (100 sec) | 00,03°/h tot 0,01°/h |
| Angulaire willekeurige wandeling (ARW) | < 0,005°/√ uur, 1σ |
| Vibratiescreening | 20~2000 Hz, 6,06 g |
| Bandbreedte | > 200 Hz |
| Teken tijd in | 30s |
| Uitgangssignaalformaat | RS-422 |
| Uitgangssignaal bijwerkingspercentage | 500 Hz tot en met 4000 Hz |
| Uitgangssignaal Baud-snelheid | 115200bps~921600bps |
| Werktemperatuur | -40°C ~ +70°C |
| Bergingstemperatuur | -55°C ~ +85°C |
| Stroomvoorziening | 5V |
| Connector (9 pinnen) | J30JZ/XN9TJCAL01 |
| Energieverbruik | ≤ 3W |
| MTBF (per MIL-HDBK-217-F) | > 150.000 uur |
| Gewicht | ≤ 300 g |
| Afmetingen | 70 mm*70 mm*32 mm |
