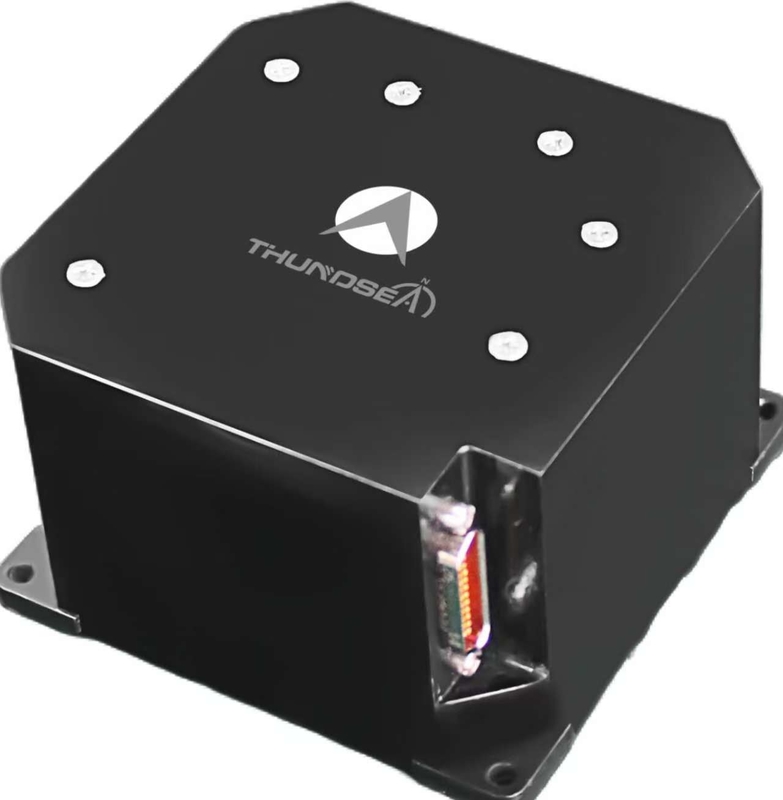

Gyroscoop van glasvezel TDFG70T met een dynamisch bereik van ≥ ± 400°/s, een nauwkeurigheid van 0,5°/h tot 0,2°/h en een gewicht van ≤ 500 g
Belangrijkste kenmerken
Merknaam:
NAVI OPTICS
Modelnummer:
TDFG70T
Plaats van herkomst:
China
Certificering:
CCS
Minimale bestelhoeveelheid:
Eén set
Leveringscapaciteit:
30 sets per maand
Levertijd:
15 dagen
Standaard Verpakking:
Doos
Productoverzicht
Gyroscoop met glasvezel TDFG70T De TDFG70T Glasvezel Gyroscoop is een geavanceerde hoeksnelheidssensor die gebruik maakt van het Sagnac-optische effect met een volledig digitale gesloten lusarchitectuur.Deze high-performance gyroscoop levert real-time hoeksnelheidsmetingen bij bemonsteringssnelheden ...
Product aangepaste attributen
Markeren
Gyroscoop met glasvezel van controlegraad
,Precieze metingen Gyroscoop met glasvezel
Dynamisch bereik:
≥±400°/s
Precies ((10 sec):
0.5°/h~0.2°/h
Bias in-run:
< 1°/h
Trillingsonderzoek:
20 ~ 2000 Hz, 6,06 g
ARW(Hoekige willekeurige wandeling:
< 0,02°/√hr,1σ
Bandbreedte:
> 200 Hz
Gewicht:
≤500 g
Afmetingen:
70 mm × 70 mm × 53 mm
Productbeschrijving
Gyroscoop met glasvezel TDFG70T
De TDFG70T Glasvezel Gyroscoop is een geavanceerde hoeksnelheidssensor die gebruik maakt van het Sagnac-optische effect met een volledig digitale gesloten lusarchitectuur.Deze high-performance gyroscoop levert real-time hoeksnelheidsmetingen bij bemonsteringssnelheden van meer dan 4 kHz via seriële communicatie.
Productconfiguratie
Multi-axis-eenheden beschikken over gedeelde lichtbronnen en signaalverwerkingscircuits voor gelijktijdige metingen over orthogonale assen,het waarborgen van gesynchroniseerde bewegingsopsporing voor hoogdynamische toepassingen.
Toepassingen
Ideaal voor stabilisatie- en besturingssystemen in geleide wapens, houdingscontroleplatformen, torpedo's, tactische raketten en middelgrote tot hoge industriële apparatuur die nauwkeurige bewegingsdetectie vereist.
Belangrijkste kenmerken
- Laag geluid, laag energieverbruik en kosteneffectieve werking
- Instant-on-capaciteit met digitale output voor computerintegratie
- Volledig vaste vorm zonder bewegende delen voor een betere betrouwbaarheid
- Compacte afmetingen, lichte constructie en flexibele ontwerpopties
- Hoge betrouwbaarheid en langere levensduur
Technische specificaties
| Prestatieparameter | Specificatie |
|---|---|
| Dynamisch bereik | ≥ ± 400°/s |
| Bias in de loop van de tijd | < 1°/h |
| Precies (10 sec) | 0.5°/h ~ 0.2°/h |
| Angulaire willekeurige wandeling (ARW) | < 0,02°/√ uur, 1σ |
| Vibratiescreening | 20~2000 Hz, 6,06 g |
| Bandbreedte | > 200 Hz |
| Teken tijd in | 10s |
| Uitgangssignaalformaat | RS-422 |
| Uitgangssignaal bijwerkingspercentage | 500 Hz tot 2000 Hz |
| Uitgangssignaal Baud-snelheid | 230400bps ~ 921600bps |
| Werktemperatuur | -40°C ~ +70°C |
| Bergingstemperatuur | -55°C ~ +85°C |
| Stroomvoorziening | 5V |
| Verbinding | J30J-9ZKP |
| Energieverbruik | ≤ 5W |
| MTBF (per MIL-HDBK-217-F) | > 100 000 uur |
| Gewicht | ≤ 500 g |
| Afmetingen | 70 mm * 70 mm * 53 mm |
