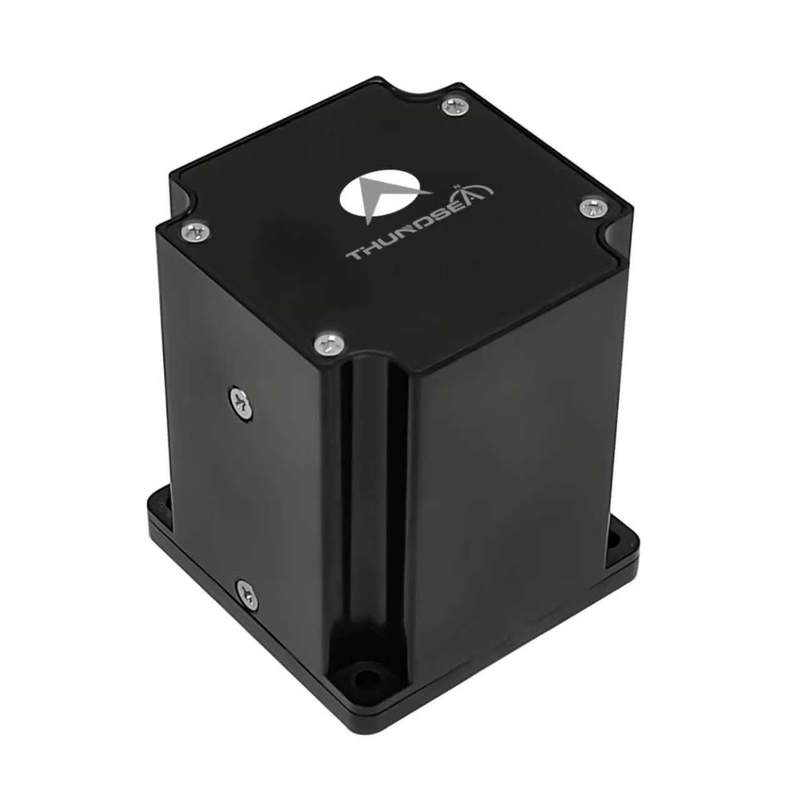

Vibratiescreening Hoogbandbreedte Compact Design Control Grade Glasvezel Gyroscoop TDFG60D
Belangrijkste kenmerken
Merknaam:
NAVI OPTICS
Modelnummer:
TDFG60D
Plaats van herkomst:
China
Certificering:
CCS
Minimale bestelhoeveelheid:
Eén set
Leveringscapaciteit:
30 sets per maand
Levertijd:
15 dagen
Standaard Verpakking:
Doos
Productoverzicht
Vibratie-screening-controlegraad Gyroscoop met glasvezel TDFG60D Gyroscoop met glasvezel TDFG60D Inleiding De glasvezel gyroscoop is een hoeksnelheidssensor gebaseerd op het optische Sagnac-effect, met behulp van een hoogwaardige volledig digitale gesloten-lusdetectietechnologie.Het geeft informatie ...
Product aangepaste attributen
Markeren
Gyroscoop met glasvezel van controlegraad
,Vibratie-screening Gyroscoop met glasvezel
Dynamisch bereik:
≥±400°/s
Bias in-run:
< 2°/h
Precies ((10 sec):
1°/h tot 0,5°/h
ARW(Hoekige willekeurige wandeling:
< 0,04°/√hr,1σ
Trillingsonderzoek:
20 ~ 2000 Hz, 6,06 g
Bandbreedte:
> 200 Hz
Gewicht:
≤ 260 g
Afmetingen:
60 mm × 68 mm × 47 mm
Productbeschrijving
Vibratie-screening-controlegraad Gyroscoop met glasvezel TDFG60D
Gyroscoop met glasvezel TDFG60D
Inleiding
De glasvezel gyroscoop is een hoeksnelheidssensor gebaseerd op het optische Sagnac-effect, met behulp van een hoogwaardige volledig digitale gesloten-lusdetectietechnologie.Het geeft informatie over dragerhoek snelheid boven 4KHz in realtime via een seriële poortDeze productreeks omvat eenassige, tweeassige en drieassige configuraties.met twee-assige en drie-assige modellen die via gedeelde lichtbron- en oploscircuittechnologie synchrone hoek snelheidsinformatie kunnen detecteren over meerdere orthogonale assen.
Toepassingen
Deze geavanceerde sensortechnologie is ontworpen voor precisie-stabilisatiesystemen in geleide munitie, torpedo-navigatieplatforms, raketgeleidingsarchitecturen,en lucht- en ruimtevaartstandscontrolemechanismenHet bedient ook de vereisten voor nauwkeurige bewegingsmetingen in industriële automatiserings- en robotica-systemen.
Belangrijkste kenmerken
- Volledig vaste vorm zonder bewegende delen
- Instant-on-capaciteit met digitale output voor gemakkelijke computerintegratie
- Laag geluid, laag energieverbruik en kosteneffectieve werking
- Compacte afmetingen, lichte constructie en flexibele ontwerpopties
- Hoge betrouwbaarheid en langere levensduur
Technische specificaties
| Prestatieparameter | Specificatie |
|---|---|
| Dynamisch bereik | ≥ ± 400°/s |
| Bias in de loop van de tijd | < 2°/h |
| Precies (10 sec) | 1°/h tot 0,5°/h |
| Angulaire willekeurige wandeling (ARW) | < 0,04°/√ uur, 1σ |
| Vibratiescreening | 20~2000 Hz, 6,06 g |
| Bandbreedte | > 200 Hz |
| Teken tijd in | 10s |
| Uitgangssignaalformaat | RS-422 |
| Uitgangssignaal bijwerkingspercentage | 500 Hz tot en met 4000 Hz |
| Uitgangssignaal Baud-snelheid | 230400bps~921600bps |
| Werktemperatuur | -40°C ~ +70°C |
| Bergingstemperatuur | -55°C ~ +85°C |
| Stroomvoorziening | 5V |
| Verbinding | J30J-9ZKP |
| Energieverbruik | ≤ 5W |
| MTBF (per MIL-HDBK-217-F) | > 120000 uur |
| Gewicht | ≤ 260 g |
| Afmetingen | 60 mm*68 mm*47 mm |
