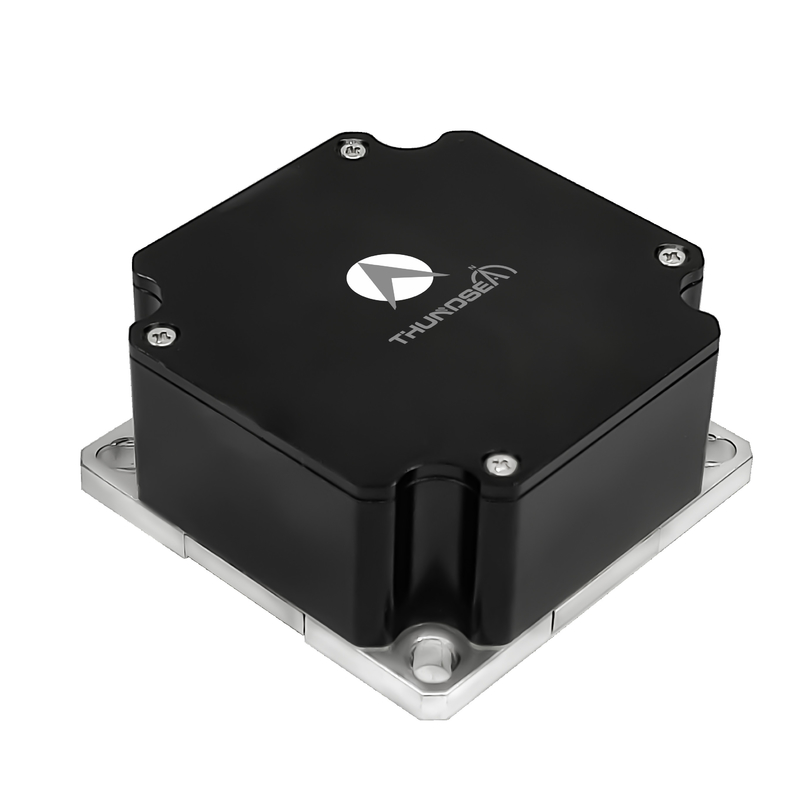

Gyroscoop met glasvezel van besturingsklasse TDFG60S met hoge bandbreedte en compact ontwerp
Belangrijkste kenmerken
Merknaam:
NAVI OPTICS
Modelnummer:
TDFG60S
Plaats van herkomst:
China
Certificering:
CCS
Minimale bestelhoeveelheid:
Eén set
Leveringscapaciteit:
30 sets per maand
Levertijd:
15 dagen
Standaard Verpakking:
Doos
Productoverzicht
Controle-grade FOG met >200Hz bandbreedte, ±400°/s bereik, <1°/u biasstabiliteit. Compact, lichtgewicht, volledig solid-state ontwerp voor geleide wapens, stabilisatie en industriële controle.
Product aangepaste attributen
Markeren
High Bandwidth Glasvezel Gyroscoop
,Gyroscoop met glasvezel van controlegraad
Dynamisch bereik:
≥±400°/s
Bias in-run:
< 1°/h
Precies ((10 sec):
0.2°/h~0.05°/h
ARW(Hoekige willekeurige wandeling:
< 0,01°/√hr,1σ
Trillingsonderzoek:
20 ~ 2000 Hz, 6,06 g
Bandbreedte:
> 200 Hz
Gewicht:
≤200 g
Afmetingen:
60 mm × 60 mm × 28,5 mm
Productbeschrijving
TDFG60S Gyroscoop met hoge bandbreedte
Productoverzicht
De TDFG60S Glasvezel Gyroscoop is een geavanceerde hoeksnelheidssensor die gebruik maakt van het optische Sagnac-effect met een hoogwaardige volledig digitale gesloten-lustechnologie.Het biedt realtime hoekversnellingsgegevens via seriële communicatie bij frequenties hoger dan 4 kHz. Verkrijgbaar in eenassige, tweeassige en drieassige configuraties,met meerassige versies met gedeelde lichtbron- en signaalverwerkingscircuits voor gelijktijdige metingen over rechthoekige assen.
Toepassingen
Ideaal voor stabilisatie- en besturingsapparatuur in geleide wapens, houdingscontrolesystemen, tactische raketten, torpedo's en middelgrote tot hoogwaardige industriële apparatuur die nauwkeurige bewegingsdetectie vereist.
Belangrijkste kenmerken
- Compact ontwerp met kleine afmetingen en licht gewicht
- Instant-on-capaciteit met digitale output voor computerintegratie
- Laag geluid, laag energieverbruik en kosteneffectieve werking
- Volledig vaste vorm zonder bewegende delen
- Hoge betrouwbaarheid en langere levensduur
Technische specificaties
| Prestatieparameter | Specificatie |
|---|---|
| Dynamisch bereik | ≥ ± 400°/s |
| Bias in de loop van de tijd | < 1°/h |
| Precies (10 sec) | 0.2°/h ~ 0.05°/h |
| Angulaire willekeurige wandeling (ARW) | < 0,01°/√ uur, 1σ |
| Vibratiescreening | 20~2000 Hz, 6,06 g |
| Bandbreedte | > 200 Hz |
| Teken tijd in | 10s |
| Uitgangssignaalformaat | RS-422 |
| Uitgangssignaal bijwerkingspercentage | 500 Hz ~ 4000 Hz |
| Uitgangssignaal Baud-snelheid | 115200bps ~ 921600bps |
| Werktemperatuur | -40°C ~ +70°C |
| Bergingstemperatuur | -55°C ~ +85°C |
| Stroomvoorziening | 5V |
| Verbinding | J30J-15TJL |
| Energieverbruik | ≤ 3W |
| MTBF (MIL-HDBK-217-F) | > 150.000 uur |
| Gewicht | ≤ 200 g |
| Afmetingen | 60 mm * 60 mm * 28,5 mm |
