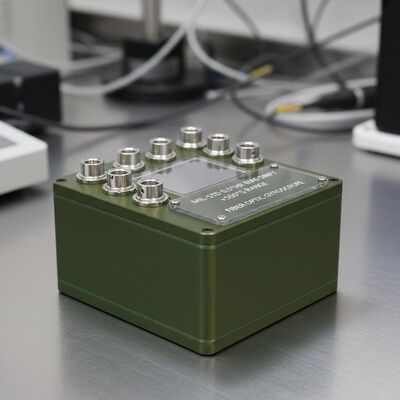

Militaire kwaliteit 0,5 °/uur Bias Drift Single Axis Gyro met ±500°/s bereik Glasvezelgyroscoop
Belangrijkste kenmerken
Merknaam:
Navioptics
Modelnummer:
XB120/F50
Plaats van herkomst:
CHINA
Certificering:
CCS
Minimale bestelhoeveelheid:
Één reeks
Leveringscapaciteit:
30 reeks per maand
Levertijd:
15 dagen
Standaard Verpakking:
Kartondoos
Productoverzicht
F50-glasvezelgyroscoop van militaire kwaliteit met een afwijking van 0,5°/uur, een bereik van ±500°/s en een bandbreedte van 200 Hz. Compact ontwerp van 50×50×35 mm, werkt van -40°C tot 60°C. Gecertificeerde prestaties met laag stroomverbruik onder 5W.
Product aangepaste attributen
Markeren
0.5 °/Hr solid state gyroscope
,5 gyroscoop in vaste toestand °/Hr
,De enige gyroscoop van de Asboot
Weergave:
320 x 240 pixels, 8 "TFT 800*600 PIX, 3,5 TFT LCD, 3,5-inch TFT-scherm, 3,5" TFT-LCD
Productbeschrijving
0,5 °/uur Bias Drift Enkelas Gyroscoop
Model XB120/F50 Hoge Nauwkeurigheid Enkelas Glasvezel Gyroscoop
De glasvezel gyroscoop van het F50-type is een uniaxiale glasvezel gyroscoop van militaire kwaliteit met lage precisie, geproduceerd door het Institute of Photoelectric Technology, Beijing University of Aeronautics and Astronautics, met een bias drift prestatie van 0,5°/uur.
Belangrijkste Prestatie-indicatoren
| Parameter | Specificatie | Testcondities |
|---|---|---|
| Bias Drift over het gehele temperatuurbereik (-40°C tot 60°C) | <0,5°/uur (1σ) | 2 uur continue test, 10s gladgestreken resultaat |
| Bias Drift Herhaalbaarheid over het gehele temperatuurbereik (-40°C tot 60°C) | <0,5°/uur (1σ) | Berekeningsresultaten van zes testgegevens |
| Willekeurige Wandeling | <0,05°/√uur | |
| Schaalfactor Niet-lineariteit over het gehele temperatuurbereik (-40°C tot 60°C) | <200ppm (1σ) | |
| Schaalfactor Herhaalbaarheid over het gehele temperatuurbereik (-40°C tot 60°C) | <200ppm (1σ) | Berekeningsresultaten van drie testgegevens |
| Meetbereik van hoeksnelheid | ±500°/s | Kan naar behoefte worden aangepast |
| Bandbreedte | ≥200Hz | De interne gesloten-lus bandbreedte is groter dan 2K, en de updatefrequentie van de uitvoergegevens bepaalt de bandbreedte van de gyroscoop |
| Bedrijfstemperatuur | -40°C tot 60°C | |
| Opslagtemperatuur | -50°C tot 70°C | |
| Trilling | 4,2g, 20Hz-1000Hz | Sweep-frequentie Trilling zonder Resonantie |

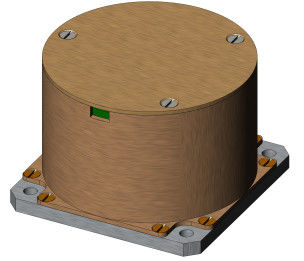

Definitie Mechanische Interface
Afmetingen en Gewichten
| Parameter | Specificatie |
|---|---|
| Omtrekafmeting | 50mm * 50mm * 35mm |
| Gewicht | ≤120g |
| Afstand montagegaten | 41mm * 41mm |
| Montageschroeven | φ3,4 |
| Nauwkeurigheid Montageoppervlak | Vlakheid 0,01mm |
Stroomvereisten
De XB120/F50 glasvezel gyroscoop wordt gevoed door een +5V DC voeding.
| Parameter | Specificatie | Opmerkingen |
|---|---|---|
| +5V voeding | 5W | De maximale impulsstroom is bijna 2A |
| -5V voeding | 3W | |
| Stroomprecisie | ±5% | |
| Stroomrimpel | 20mV Vpp | |
| Gyroscoop stroomverbruik bij kamertemperatuur | <2W | |
| Gyroscoop stroomverbruik over het gehele temperatuurbereik | <5W | -40°C tot 60°C |
Definitie Interface en Communicatieprotocol
De externe interface van de gyroscoop maakt gebruik van een uitloopmodus. De specificatie van de uitloopkabel AF-250A-7*0.12, enkel punt en enkele lijn, lengte niet minder dan 150 mm, de definitie van de uitloop wordt onderscheiden door kleur.
Bedradingstabel
| Elektrische kenmerken | Kleur draad | Specificatie draad |
|---|---|---|
| T+ | groen | AF-250A-7*0.12 |
| T- | paars | AF-250A-7*0.12 |
| -5V | geel | AF-250A-7*0.12 |
| GND | zwart | AF-250A-7*0.12 |
| +5V | rood | AF-250A-7*0.12 |
